Aplicación de CFC para componentes de campo térmico de semiconductores: hornos de crecimiento de silicio monocristalino/SiC
Por Lucy (Ventas) @ semicera semiconductor technology co., ltd.
CFC materiales compuestos carbono-carbono, con una pureza excepcional , resistencia a altas temperaturas , baja expansión térmica , conductividad térmica superior , y precipitación mínima de impurezas , están diseñados específicamente para hornos de crecimiento de cristales de silicio monocristalino y carburo de silicio (SiC). Proporcionan una amplia gama de componentes de campo térmico de alta temperatura que reemplazan las piezas de grafito tradicionales, optimizando el rendimiento de los procesos avanzados de crecimiento de cristales fotovoltaicos y semiconductores, al tiempo que abordan desafíos críticos como la deformación por alta temperatura, la contaminación por impurezas, la inestabilidad del campo térmico y la vida útil más corta.
El punto débil del material original: el grafito
Antes de la adopción generalizada de los CFC, la industria utilizaba principalmente grafito isostático como material para estructuras de campos térmicos y componentes de soporte. Estos materiales eran rentables y estaban bien establecidos en el procesamiento, pero su rendimiento estaba significativamente limitado en condiciones operativas extremas. El grafito tradicional es propenso a deformarse por fluencia a altas temperaturas, lo que provoca inestabilidad del campo térmico y compromete la calidad del crecimiento del cristal. Además, el grafito sufre sublimación y oxidación en ambientes de alta temperatura, lo que resulta en una vida útil más corta, problemas de desprendimiento de polvo que causan contaminación de los cristales y un rendimiento reducido, y su conductividad térmica impredecible lo hace inadecuado para el diseño preciso del campo térmico que requieren los procesos avanzados.
En estas circunstancias, existe una necesidad urgente de identificar otro material que exhiba Resistencia a altas temperaturas, deformación mínima, larga vida útil, calidad superior del cristal y bajo riesgo de contaminación para cumplir con los estrictos requisitos. de procesos avanzados para un diseño preciso del campo térmico. CFC ¡Los materiales ahora se han convertido en la solución ideal!
¿Qué es el CFC (material compuesto carbono-carbono)?
Definición: Los materiales compuestos de carbono-carbono son compuestos estructurales bifásicos totalmente a base de carbono preparados utilizando fibras de carbono como fase de refuerzo y materiales carbonosos como carbono pirolítico, resina de carbono y asfalto de carbono como matriz. El proceso de fabricación incluye tejido precursor, densificación de matriz (CVD), carbonización en atmósfera inerte a alta temperatura y grafitización.
Las fibras de carbono suelen representar 30%–50% del volumen del material; su estructura continua proporciona resistencia estructural central, resistencia al choque térmico y capacidad de inhibición de grietas, mientras que la matriz de carbono llena los poros dentro de los precursores de la fibra, lo que permite la integración estructural y la transferencia de carga efectiva.
el material Propiedades mecánicas, conductividad térmica y estabilidad termodinámica a altas temperaturas. se puede controlar con precisión ajustando la estructura de tejido de la fibra, la disposición de la fibra, el proceso de densificación y el grado de grafitización.
¿Por qué se elige fibra de carbono con baja impureza de grado semiconductor basada en PAN de alta pureza como fase de refuerzo?
Las fibras de carbono a base de PAN exhiben niveles extremadamente bajos de impurezas nativas, metales alcalinos y metales pesados, lo que las hace resistentes a la volatilización y precipitación en condiciones de alta temperatura. El crecimiento de los cristales de silicio y carburo de silicio se produce en una atmósfera inerte sellada a temperaturas que oscilan entre 1400–2400°C , evitando la volatilización y difusión de impurezas como hierro, sodio y calcio que se encuentran en las fibras convencionales, que de otro modo podrían causar contaminación de cristales, defectos de la red y degradación del rendimiento eléctrico.
Además, las fibras de carbono basadas en PAN demuestran estabilidad estructural a altas temperaturas y excelente resistencia al choque térmico, lo que las hace adecuadas para procesos de tejido multidimensional. Además, dado que las fibras de carbono emplean estructuras de refuerzo permanentes a base de CFC que no pueden purificarse en profundidad posteriormente, se deben utilizar materiales de alta pureza desde el principio para eliminar las fuentes de contaminación de alta temperatura y garantizar la pureza y el rendimiento de los productos cultivados con cristales.
Características de los materiales CFC:
-Excepcional resistencia a la temperatura (adecuada para uso a largo plazo por encima 2000°C )
-Excelente resistencia a la fluencia (minimiza la deformación a altas temperaturas)
-tasa de fluencia (1600–2000°C) : 10⁻⁷ – 10⁻⁵ s⁻¹ -Excelente resistencia al choque térmico (sin grietas bajo cambios rápidos de temperatura)
-Coeficiente de expansión térmica (CTE): 0,5 – 2,5 × 10⁻⁶/K , asegurando resistencia a las grietas y una disipación eficiente de la tensión térmica.
-Alta resistencia a la compresión: 150–300 MPa
-Baja densidad: 1,6–1,9 g/cm³ (ligero pero estructuralmente estable)
-La conductividad térmica anisotrópica permite una distribución optimizada del calor a través del diseño estructural.
Además, los materiales con CFC pueden mejorar la resistencia a la oxidación y la contaminación a través de Recubrimientos posteriores como SiC o TaC. .
¿Qué factores afectan la vida útil de los materiales CFC?
La vida útil de cualquier material no es fija y está influenciada por múltiples factores.:
1. En un horno monocristalino, los crisoles de cuarzo (SiO₂) reaccionan con el carbono a altas temperaturas.: SiO₂ + C → SiO + CO , y el SiO resultante depósitos de gas en la superficie del CFC, alterando la estructura del material (formando SiC o capas de depósito).
2. Dado que los CFC se utilizan normalmente para elementos calefactores, tubos de flujo (componentes de tubos de flujo/campo térmico) y estructuras de soporte dentro del horno, la rigidez de su material disminuye bajo altas temperaturas prolongadas. La deformación continua y la flexión gradual se producen debido a la exposición prolongada al propio peso y cargas de ensamblaje, lo que lleva a uniformidad reducida del campo térmico . Al mismo tiempo, el lento deslizamiento y reordenamiento a nivel atómico en materiales a base de carbono provocan la deformación del tubo de flujo, cambios en el espaciado de los calentadores e inestabilidad del campo térmico dentro del horno. La distribución desigual de la tensión en juntas estructurales, aberturas y esquinas también facilita la formación de grietas.
3. La vida útil de los materiales con CFC varía significativamente entre los diferentes fabricantes, principalmente debido a diferencias en la densidad seleccionada por cada instalación; sin embargo, una menor porosidad generalmente se correlaciona con una mayor durabilidad. Es posible que algunos fabricantes no apliquen recubrimientos antioxidantes, lo que también afecta la vida útil. Además, las variaciones en las estructuras iniciales de las fibras (p. ej., 2D frente a 3D) contribuyen a las diferencias en la vida útil. Los diferentes procesos de fabricación influyen aún más en la vida útil.
Semicera:
A través de una extensa investigación y un continuo refinamiento de procesos, Semicera ha desarrollado sistemas mecánicos avanzados. Desde sus inicios, la empresa empleó principalmente tecnología de tejido 3D para estructuras de fibra, reduciendo significativamente la porosidad de los materiales CFC.
Además, Semicera utiliza equipos especializados para aplicar recubrimientos antioxidantes para extender la vida útil de los productos CFC.
Proceso
Semicra emplea un flujo de trabajo de producción especializado respaldado por equipos dedicados.
1. Para la fabricación de carrocerías prefabricadas:
Fibras de carbono de alta pureza (principalmente basado en PAN con bajas impurezas de grado semiconductor).
Ellos se procesan para obtener preformas en blanco mediante tejido bidimensional/tridimensional, punzonado y costura laminada.
Estas preformas sirven para establecer una matriz de fibra continua, determinando la resistencia fundamental, la resistencia al choque térmico y las propiedades anisotrópicas del material.
Equipos de Semicera. ：
El equipo de Semicera incluye telares tridimensionales y punzonadoras de fibra de carbono, lo que permite la producción de preformas integrales tridimensionales como cilindros, discos, formas personalizadas y placas gruesas.
2. Densificar
El proceso de densificación de Semicera ofrece dos métodos.: ECV (Deposición química de vapor) y impregnación-carburación en fase líquida .
① Deposición química de vapor CVD (el método principal para el crecimiento de cristales de alta gama en procesos de CFC):
Los gases de hidrocarburos (p. ej., propano, metano) se introducen en el horno de alta temperatura.
El craqueo a alta temperatura genera carbón pirolítico, que se deposita capa por capa para llenar los poros de la fibra.
Ventajas : alta pureza, estructura uniforme, idoneidad para ambientes térmicos de crecimiento de cristales monocristalinos/SiC y resistencia a la corrosión a alta temperatura.
Equipos de Semicera.:
Semicera emplea Hornos de deposición química de vapor CVI/CVD para la densificación de compuestos de carbono-carbono de CFC y la deposición de recubrimientos de SiC, cumpliendo con los estrictos requisitos de pureza de los entornos térmicos de crecimiento de cristales semiconductores.
② Carbonización por impregnación en fase líquida (impregnación de resina/asfalto):
Impregnación de precursores como resina y asfalto → Curado → Carbonización. Múltiples rondas de impregnación y carbonización repetidas logran una densificación gradual.
Ventajas: Bajo costo; ampliamente utilizado en equipos CFCS de grado industrial de Semicera.
Equipos de Semicera.:
Semicera también ofrece hornos de carbonización por impregnación con sistemas térmicos integrados que combinan impregnación, curado y carbonización/sinterización en una sola unidad, más adecuada para procesos de densificación de CFC.
Semicera recomienda diferentes procesos de fabricación en función de los requisitos específicos del cliente. A continuación se detallan las especificaciones detalladas y las diferencias entre estos dos procesos.:
|
Dimensión de comparación |
Deposición de vapor CVD (crecimiento de cristales de alta gama) |
Impregnación líquida – Carbonización (grado industrial general) |
|
Tipo de matriz de carbono |
Carbón pirolítico de alta pureza |
Carbono de resina, carbono de brea. |
|
Medio de materia prima |
Gases de alta pureza como el metano y el propano. |
Resina sintética, brea de carbón, solución impregnante. |
|
Grado de pureza |
Grado semiconductor , impurezas metálicas ultra bajas |
Contenido relativamente alto de impurezas y cenizas, incapaz de alcanzar una alta pureza. |
|
Uniformidad estructural |
Estructura uniforme integral, baja tensión interna |
Gran diferencia de densidad interna-externa; propenso a la delaminación y estrés residual |
|
Resistencia a altas temperaturas |
Estable en 2200–2400℃, excelente resistencia al choque térmico |
Propenso a la descomposición y precipitación de impurezas a altas temperaturas, resistencia a la temperatura inferior |
|
Permeabilidad al aire / Densificación |
Permeabilidad al aire ultrabaja y alta compacidad |
Poros residuales en abundancia, alta permeabilidad al aire. |
|
Ciclo de producción |
Ciclo largo con deposición de múltiples rondas. |
Ciclo corto, adecuado para producción en masa. |
|
Costo de fabricación |
Equipos de alta gama, alto consumo de energía y costo general |
Equipos de bajo costo, rentables y con un rendimiento de alto costo. |
|
Vida útil |
12–18 meses de vida útil para los componentes del campo térmico de crecimiento de cristales |
Corta vida útil; Fácil agrietamiento, oxidación y deformación. |
|
Aplicaciones principales |
Campos térmicos de hornos de crecimiento de cristales de silicio monocristalino y SiC, componentes semiconductores de alta temperatura |
Hornos industriales, metalurgia, anticorrosión y aislamiento térmico general de alta temperatura. |
3. Carbonización a alta temperatura + tratamiento de grafito.
Después del proceso de densificación, el material se somete a carbonización y grafitización a alta temperatura antes de pasar a la siguiente etapa de tratamiento térmico a alta temperatura.
Carbonización y grafitización. constituyen los pasos críticos de conformación a alta temperatura y purificación profunda para los compuestos de carbono-carbono con CFC: la carbonización elimina elementos distintos del carbono de los precursores orgánicos, convirtiéndolos en una matriz de carbono; La grafitización, lograda mediante un tratamiento a temperatura ultra alta que supera los 2200 °C, induce la reorganización de la red de carbono en una estructura de grafito al tiempo que elimina las impurezas metálicas. Este proceso dota al material de alta pureza, excelente conductividad térmica, resistencia a altas temperaturas y resistencia al choque térmico, cumpliendo con los estrictos requisitos de los entornos térmicos de crecimiento de cristales fotovoltaicos y semiconductores.
Equipos de Semicera.:
Ofertas semicera Hornos de carbonización en atmósfera inerte/hornos de grafitización de alta temperatura. . El equipo cuenta con control totalmente automatizado, con opciones para condiciones de vacío, atmósfera inerte o alta presión.
4. Mecanizado y Acabado
Para ofrecer servicios y productos superiores a los clientes, Semicera incorpora un proceso de acabado después de las tres etapas antes mencionadas. A través del mecanizado CNC y el tratamiento de superficies, la empresa ofrece soluciones personalizadas adaptadas a los requisitos del cliente, permitiendo la producción de diversos productos.
Equipos de Semicera.:
El sistema Semicera está equipado con un Centro de mecanizado CNC de cinco ejes. Permite sujetar una sola vez materiales CFC de alta pureza después de la carbonización/grafitización para realizar un mecanizado de precisión de superficies curvas complejas, agujeros y ranuras de alta precisión y contornos irregulares, asegurando precisión dimensional, acabado superficial e intercambiabilidad de campos térmicos.
5. Postratamiento
Para los requisitos de recubrimiento de ciertos clientes, Semicera también ofrece equipos especializados diseñados para aplicaciones de recubrimiento, que brindan resistencia a la oxidación y dureza mejorada.
Equipos de Semicera.:
Características del sistema Semicera Sic – hornos CVD con una temperatura máxima de 1500°C , logrando pureza del recubrimiento ≥99.9995% y es compatible con entornos térmicos de grado semiconductor. Mejora la resistencia a altas temperaturas, oxidación y contaminación.
Elige Semicera
Semicera se adhiere estrictamente a un proceso de producción integral, utilizando equipos centrales avanzados de fuentes nacionales e importadas de primera calidad para lograr una fabricación totalmente autocontrolada de compuestos de carbono-carbono con CFC en todas las etapas. Desde la prefabricación y la densificación en fase de vapor hasta el tratamiento térmico a alta temperatura, el mecanizado de precisión y el tratamiento de recubrimiento de SiC de alta pureza, cada paso está rigurosamente estandarizado y controlado con calidad para cumplir con precisión los requisitos personalizados para semiconductores, crecimiento de cristales y otras aplicaciones. A través de una estricta gestión de calidad de extremo a extremo y servicios integrales y meticulosos, Semicera ofrece Soluciones de materiales de carbono premium de alta estabilidad y alta pureza. para sus clientes.

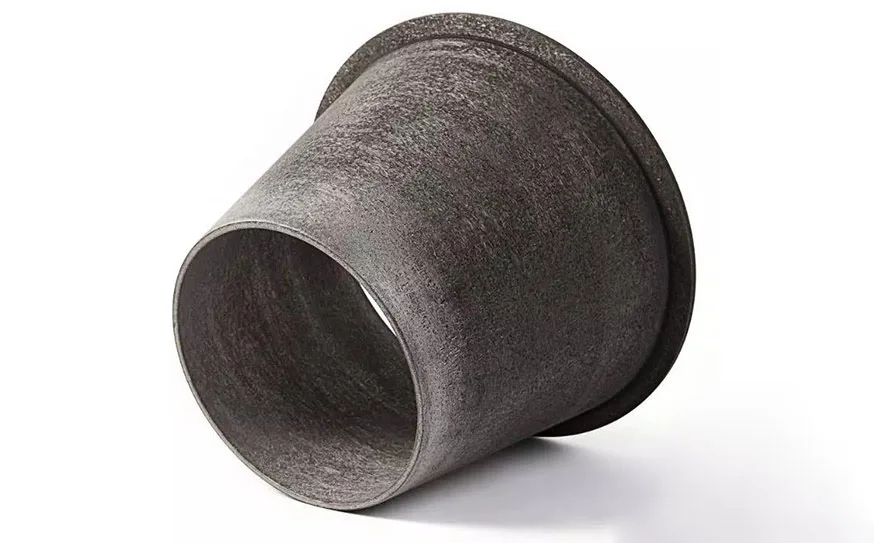

A través de esta serie de procesos de fabricación, Semicera ofrece una amplia gama de componentes de materiales CFC, incluidos i Cilindros de aislamiento, estructuras de soporte de fieltro aislante, soportes de cubierta/base superior, componentes de protección térmica, bases de soporte de crisol y otros elementos de soporte y soporte de carga. , así como cilindros guía de flujo y otros componentes de control del campo térmico.
Además, Semicera personaliza los productos para satisfacer los requisitos específicos del cliente y brinda un excelente servicio posventa.
Confíe en Semicera: elija Semicera y la estabilidad del campo térmico garantizará el éxito en todo el mundo.
