Soluciones de crisol de CFC y Prácticas para hornos de crecimiento de cristales semiconductores.
Por Lucy (Ventas) @ semicera semiconductor technology co., ltd.
El crisol de CFC , También conocido como crisol compuesto de carbono/carbono, es un recipiente resistente a altas temperaturas y de alta resistencia fabricado con una matriz de carbono reforzada con fibra de carbono. Se utiliza principalmente en entornos térmicos de alta temperatura para la producción de silicio semiconductor monocristalino y policristalino.

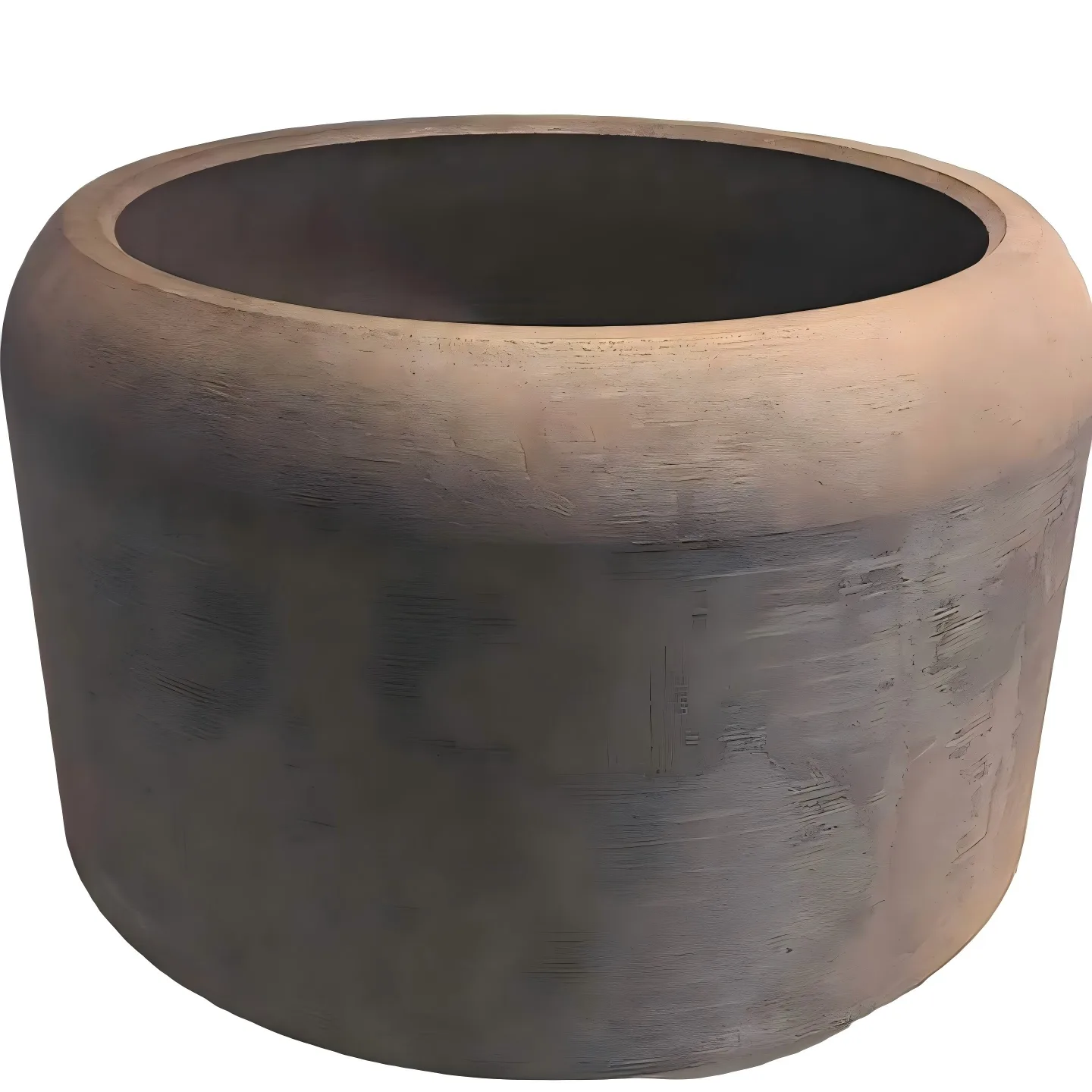

Introducción al crisol de CFC
El crisol de CFC es un crisol de alto rendimiento y alta temperatura fabricado con fibra de carbono como refuerzo y carbono como matriz, formado mediante densificación y grafitización a alta temperatura. Aunque su apariencia suele ser similar a la de un crisol de grafito, su estructura interna es completamente distinta.
Estructura típica: Fibra de carbono + matriz de carbono .

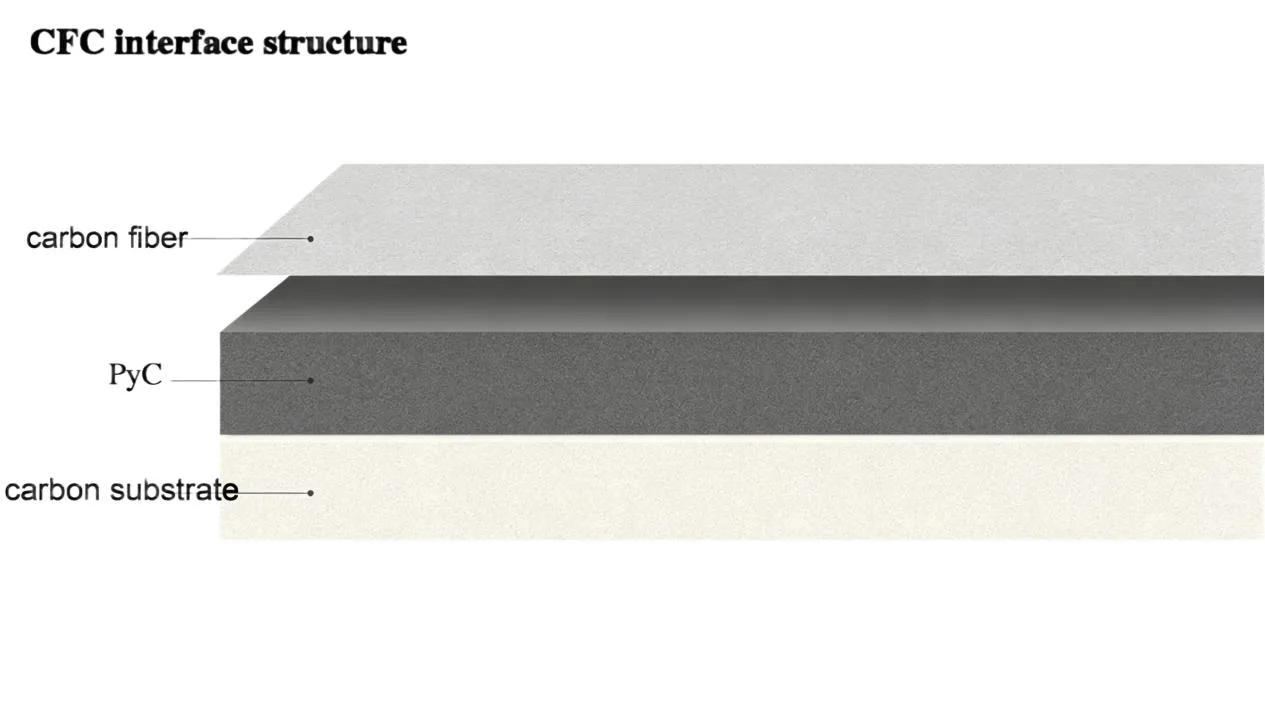

Los componentes internos generalmente incluyen: Fibra de carbono, PyC y sustrato de carbono (similar a la estructura CFC).
¿Por qué elegir el crisol de CFC? ？
Los desafíos asociados con los crisoles de grafito de alta pureza
1. Susceptibilidad a la deformación a altas temperaturas: los crisoles de grafito tradicionales son materiales frágiles cuya resistencia interna depende principalmente de la unión entre los granos de grafito para soportar cargas externas. En consecuencia, su resistencia disminuye drásticamente a temperaturas elevadas, lo que provoca el colapso del crisol o inestabilidad dimensional.
2. Resistencia limitada al choque térmico: los cambios repentinos de temperatura causan grietas, particularmente bajo ciclos frecuentes de calentamiento y enfriamiento por encima de 1800 °C, lo que reduce significativamente la vida útil y aumenta la probabilidad de grietas y desconchados.
3. Durabilidad insuficiente para aplicaciones a gran escala: a medida que aumentan los tamaños de los cristales y las temperaturas, los crisoles de grafito tradicionales no logran proporcionar la estabilidad estructural y la uniformidad del campo térmico necesarias para el crecimiento de un solo cristal a gran escala.
|
P rendimiento |
crisol de CFC |
Crisol de grafito de alta pureza |
|
Densidad |
1,40 – 1,85 g/cm³ |
1,65 – 1,95 g/cm³ |
|
Resistencia a la flexión |
80 – 350 MPa |
14 – 55MPa |
|
Fuerza de compresión |
130 – 380 MPa |
32 – 100 MPa |
|
Temperatura de trabajo |
1350 – 3600℃ |
≤3000℃（ atmósfera inerte ） |
|
Conductividad térmica |
10 – 30 W/m·K（ anisortropía ） |
100 – 200 W/m·K |
|
expansividad térmica |
0,3 – 1,2 ×10⁻⁶/K |
2,5 – 4,5 ×10⁻⁶/K（ Grafito típico ） |
|
Porosidad |
bajo |
más alto |
|
Contenido de ceniza |
≤65 ppm – 0,06% |
≤50 a 500 ppm（ Grado de alta pureza ） |
|
Resistencia al choque térmico |
mas fuerte |
Fuerte |
Ventajas de los crisoles de CFC
1. Alta resistencia : El crisol de CFC emplea una estructura compuesta de matriz de carbono reforzada con fibra de carbono. Las fibras de carbono sirven como esqueleto de refuerzo y soportan la mayoría de las tensiones externas, mientras que la matriz de carbono facilita la transferencia de tensiones y garantiza la integridad estructural general. Debido a su excepcional resistencia a la tracción y módulo elástico, el crisol de CFC demuestra una resistencia a la flexión, resistencia al impacto y estabilidad estructural significativamente superiores en comparación con los crisoles de grafito convencionales.
2. Inhibición de la propagación de grietas : Las fibras de carbono en el crisol de CFC pueden inducir un "efecto puente" durante la propagación de grietas, evitando eficazmente que sigan propagándose. Además, la estructura de la fibra dispersa las tensiones locales y absorbe parte de la energía de la fractura, lo que provoca la deflexión o pasivación de la grieta.
3. Alta resistencia al choque térmico : La estructura de fibra de carbono en los crisoles de CFC mitiga eficazmente las tensiones térmicas y dispersa la deformación térmica localizada a través de la red de fibras. Además, las fibras de carbono exhiben una alta conductividad térmica en direcciones específicas, lo que reduce los gradientes de temperatura locales y minimiza la concentración de estrés térmico. En consecuencia, los crisoles de CFC mantienen una excelente estabilidad incluso en condiciones de ciclos térmicos frecuentes.
4. D Estabilidad dimensional bajo altas temperaturas.: La estructura de fibra de carbono en el crisol de CFC mitiga eficazmente el estrés térmico y dispersa la deformación térmica localizada a través de su red de fibras. Además, las fibras de carbono exhiben una alta conductividad térmica en orientaciones específicas, lo que reduce los gradientes de temperatura locales y minimiza la concentración de tensión térmica, con un coeficiente de expansión térmica de 0,3–1,2 × 10⁻⁶/K . En consecuencia, el crisol de CFC mantiene una excelente estabilidad incluso en condiciones de ciclos térmicos frecuentes.
5. Larga vida útil : Debido a su combinación de alta resistencia, excelente tenacidad, resistencia superior al choque térmico y buena estabilidad a altas temperaturas, los materiales CFC generalmente exhiben una vida útil general significativamente más larga en ambientes de alta temperatura en comparación con los crisoles de grafito tradicionales.
Datos del crisol de CFC de Semicera
Semicera emplea un proceso de densificación que combina deposición en fase de vapor e impregnación en fase líquida . Este enfoque no solo aborda el problema de la densidad desigual asociada con la deposición pura en fase de vapor, sino que también utiliza impregnación de resina de alta pureza y alto rendimiento, lo que da como resultado una mayor eficiencia de densificación para los crisoles de CFC, ciclos de producción más cortos y una mayor vida útil del producto.
Densidad ： ≥ 1.35g/cm3
vida laboral ： 6-10 meses

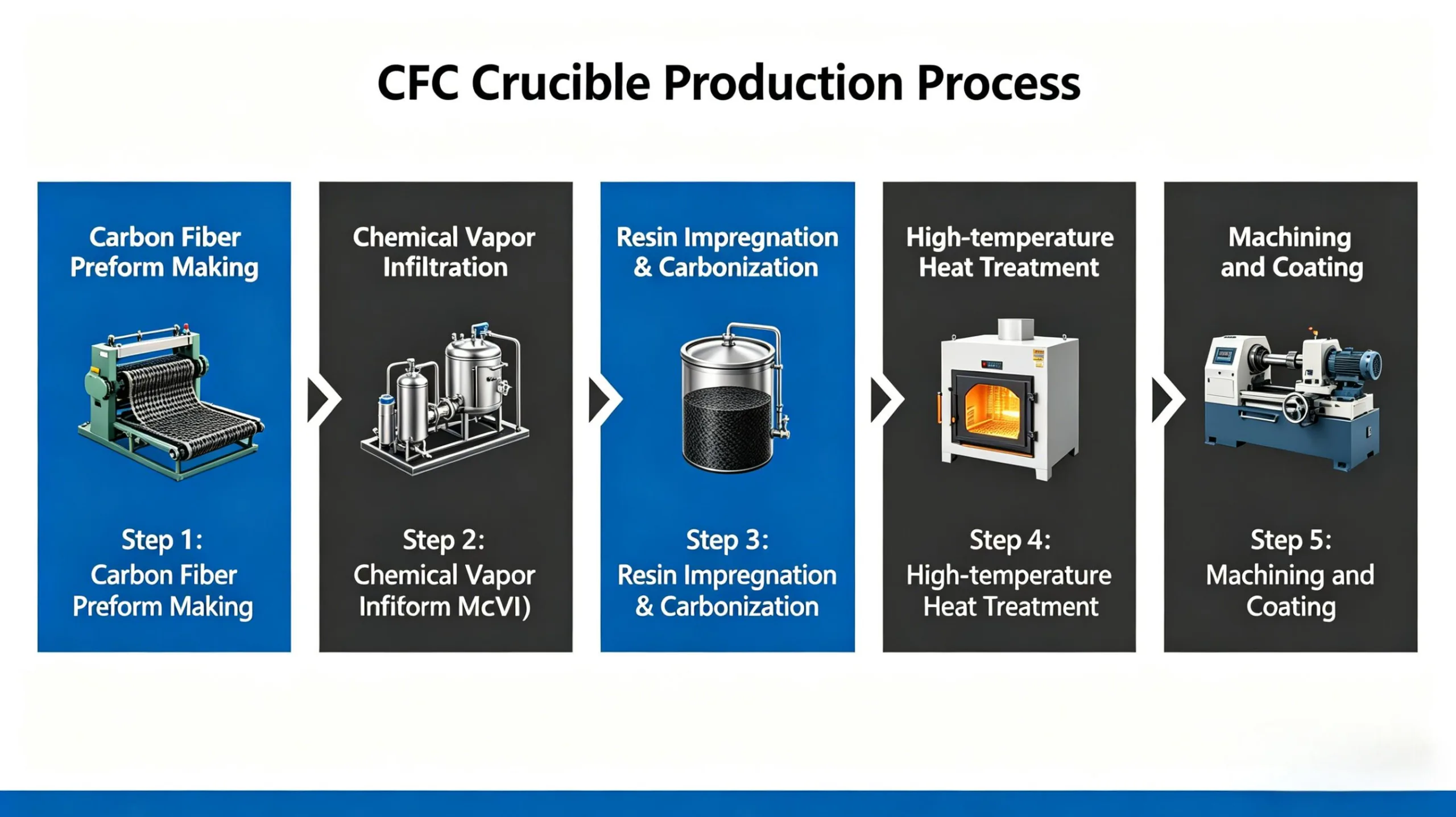

Tecnología
1. Preparación de prefabricados de fibra de carbono.
Utilizando fibras de carbono (fibras cortas, esteras de fibra o telas) como materia prima, Semicera procesa los materiales mediante capas, punzonado tridimensional y moldeado para formar preformas anulares. Este proceso mejora simultáneamente la resistencia interfacial, mejorando tanto la resistencia al agrietamiento como la orientación de la resistencia, lo que en última instancia produce preformas porosas de fibra de carbono.
2. Inmersión (primera densificación)
Después de formar los crisoles preformados, Semicera emplea un proceso de impregnación al vacío, donde se presuriza resina o asfalto para penetrar el interior de las fibras, lo que da como resultado un cuerpo verde compuesto que contiene una matriz orgánica.
3. Carbonización
Después de la impregnación, Semicera somete el material orgánico (resina/asfalto) a carbonización para convertirlo en carbono y formar una estructura estructural carbono-carbono. Al calentarse a 800 °C-1200 °C, la resina/asfalto sufre pirólisis, liberando gases (p. ej., H₂, CH₄) y dejando carbono sólido. Tras la carbonización, la fibra de carbono resultante con matriz de carbono forma una estructura de CFC; sin embargo, un solo ciclo de impregnación y carbonización produce una estructura de CFC porosa.
Para extender la vida útil, Semicera realiza múltiples procesos de densificación para llenar continuamente los poros, mejorando la densidad y la resistencia. Una menor porosidad corresponde a una mayor resistencia y una vida útil más larga. El número de ciclos de tratamiento varía según las instalaciones, lo que genera diferencias significativas en la vida útil. Semicera personaliza el proceso según los requerimientos del cliente.
4. grafitización
Después de completar varias rondas de procesos de densificación, Semicera implementó un procedimiento de grafitización para mejorar el rendimiento de los crisoles de CFC. A altas temperaturas que oscilan entre 2200 °C y 2800 °C, este proceso transforma el carbono desordenado en una estructura de grafito, mejorando así la conductividad térmica, las propiedades mecánicas y la estabilidad a altas temperaturas.
5. Mecanizado mecánico de precisión
Una vez finalizados los crisoles de CFC de alto rendimiento, el centro de mecanizado CNC de Semiera realiza un acabado de precisión en el componente, incluido el mecanizado de los diámetros interior y exterior, control de planitud y optimización de la estructura de las ranuras, produciendo en última instancia un anillo de soporte de CFC impecable y preciso.
6. Tratamiento de superficie (opcional pero crítico)
Algunos clientes exigen que los crisoles de CFC tengan una vida útil más larga y posean ciertas propiedades antioxidantes y anticorrosión. Por ello, Semicera también ofrece servicios de recubrimiento, principalmente Recubrimientos de carbón pirolítico.
Los materiales de CFC poseen inherentemente una estructura microporosa, y el recubrimiento de PyC llena eficazmente estos poros de la superficie, reduciendo la permeación de gases y la adsorción de impurezas, mejorando así la hermeticidad y la limpieza generales.
En segundo lugar, durante el crecimiento del silicio monocristalino o del carburo de silicio, la atmósfera de alta temperatura puede erosionar el material de carbono subyacente. Como "capa protectora de sacrificio", el PyC soporta la peor parte del entorno reactivo, extendiendo así la vida útil del propio crisol de CFC.
Tercero, mejorar la estabilidad del campo térmico . Después de lograr un recubrimiento uniforme, se pueden optimizar las características de radiación de la superficie y la consistencia de la conductividad térmica, lo que da como resultado una distribución de temperatura más estable, lo que facilita el control de calidad del crecimiento de los cristales.
Además, el carbón pirolítico puede mitigar el estrés por desajuste de expansión térmica . Durante el ciclo térmico, la matriz de CFC experimenta variaciones de tensión con el entorno externo; Como capa de transición, PyC absorbe parte de la tensión térmica, reduciendo así el riesgo de delaminación o agrietamiento del revestimiento.
Por lo tanto, Semicera sostiene que aplicar un recubrimiento de carbón pirolítico a los crisoles de CFC no se trata simplemente de “agregar una capa protectora”, sino que mejora la estabilidad y la vida útil de los crisoles en procesos de crecimiento de cristales a alta temperatura a través de un triple mecanismo que involucra sellado estructural, optimización de la interfaz y protección química. En consecuencia, Semicera recomienda implementar el recubrimiento de carbón pirolítico para extender la vida útil.
Elige Semicera
Elegir los crisoles CFC de Semicera significa optar por una solución estable y confiable incluso en condiciones de proceso exigentes y de temperatura extremadamente alta. Fabricados a partir de materiales compuestos a base de carbono (CFC) reforzados con fibra de carbono mediante moldeo por punzonado de precisión y procesos de carbonización/grafitización a alta temperatura, estos crisoles combinan alta resistencia, baja densidad y una excepcional resistencia al choque térmico. En aplicaciones térmicas avanzadas, como el crecimiento de cristales de silicio monocristalino y carburo de silicio, demuestran una resistencia a la fluencia y una tolerancia a la deformación superiores en comparación con los crisoles de grafito tradicionales, lo que extiende significativamente la vida útil y reduce la frecuencia de mantenimiento y reemplazo.
El crisol Semicera CFC también se puede personalizar en estructura y dimensiones según los requisitos del proceso del cliente, equilibrando el control de pureza con la optimización de la uniformidad del campo térmico para garantizar un rendimiento estable incluso durante un funcionamiento prolongado a alta temperatura.
¡Elegir Semicera significa optar por una solución clave de componentes de campo térmico que ofrece mayor confiabilidad, mayor vida útil y rentabilidad general superior!
