Innovación en componentes industriales de campos térmicos de alta temperatura: anillo de soporte de CFC
Por Lucy (Ventas) @ semicera semiconductor technology co., ltd.

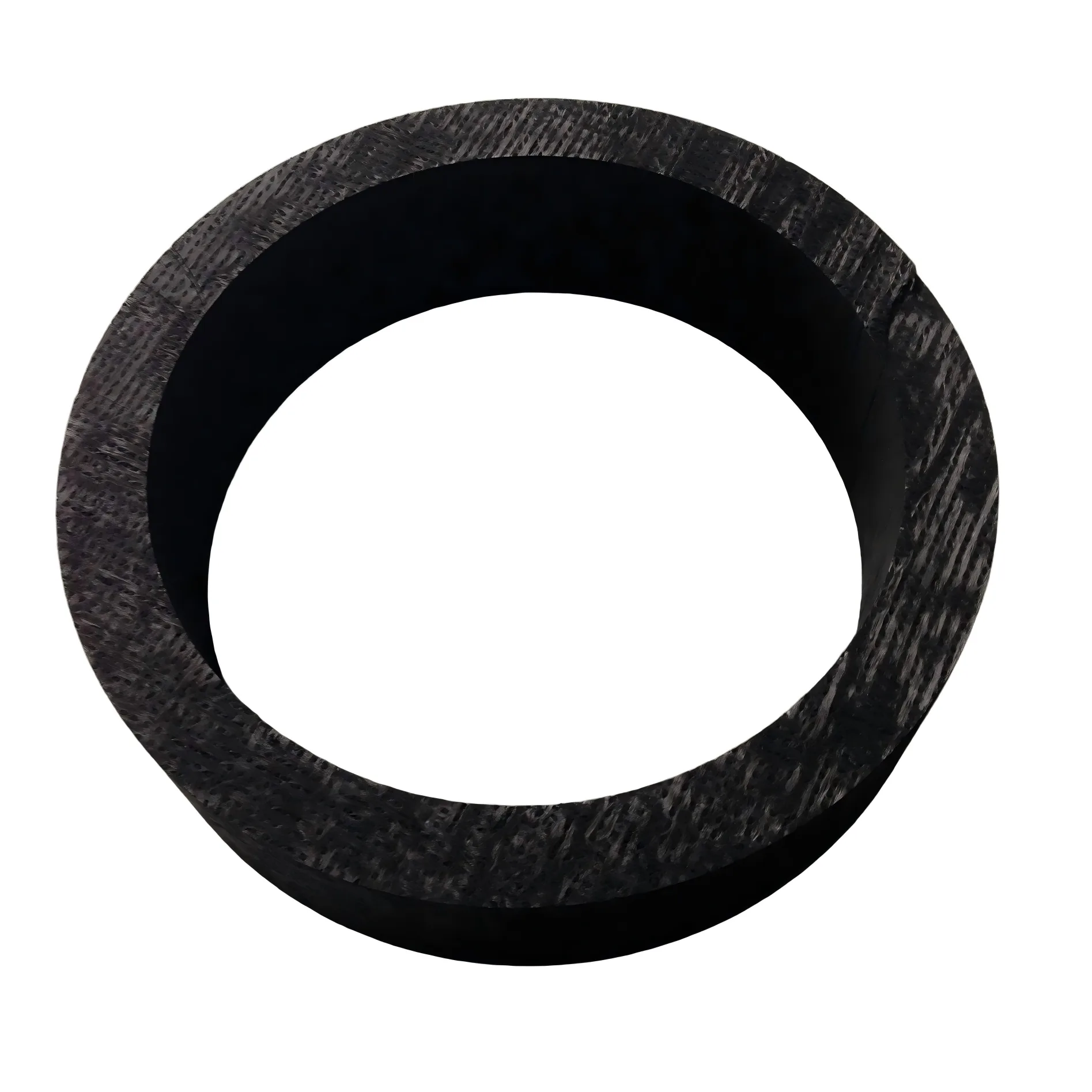

Anillo de soporte CFC (Carbono Reforzado con Fibra de Carbono) es un componente circular de alto rendimiento fabricado con compuesto de carbono reforzado con fibra de carbono (compuesto C/C). Integra fibras de carbono de alta resistencia con una matriz de carbono, que presenta baja densidad, alta resistencia específica, bajo coeficiente de expansión térmica, excelente conductividad térmica y excelente resistencia a altas temperaturas.
Introducción al anillo de soporte CFC
El Anillo de soporte CFC , también conocido como anillo de soporte compuesto a base de carbono reforzado con fibra de carbono, es un componente estructural de alto rendimiento fabricado utilizando fibra de carbono como refuerzo y carbono como matriz mediante procesos de carbonización y grafitización.
Normalmente se emplea en entornos industriales caracterizados por altas temperaturas, corrosión severa o cargas extremas, como hornos de crecimiento de silicio monocristalino y hornos de vacío de alta temperatura en las industrias fotovoltaica y de semiconductores.
Debido a su resistencia al ablandamiento y la deformación a temperaturas elevadas, el anillo de soporte de CFC extiende significativamente la vida útil de los componentes del horno de alta temperatura y reduce el consumo de energía operativa, reemplazando así gradualmente a los anillos de soporte de grafito.
¿Por qué elegir anillos de soporte de CFC en lugar de anillos de soporte de grafito?
Exposición de anillos de soporte tradicionales de grafito Varias limitaciones inherentes en condiciones térmicas de alta temperatura. : Bajo exposición prolongada a temperaturas entre 1200–1650°C , el grafito sufre una fluencia significativa y una degradación del rendimiento, lo que genera problemas de inestabilidad dimensional como deformaciones, hundimientos y deformaciones durante el uso prolongado, por lo que no logra mantener la coaxialidad y la planitud de manera consistente. Además, su moderada resistencia al choque térmico los hace propensos a microfisuras, astillamiento de bordes o incluso fracturas bajo frecuentes fluctuaciones de temperatura, lo que reduce sustancialmente la vida útil y aumenta el riesgo de tiempo de inactividad no planificado.
El grafito se exhibe relativamente baja resistencia a la compresión (aproximadamente 90 MPa) y módulo elástico (20–25 GPa). Bajo estrés térmico y cargas mecánicas prolongadas, su integridad estructural se ve comprometida, lo que lo hace propenso a problemas como fracturas, desprendimiento de polvo y delaminación. Estos defectos conducen a la contaminación de la cámara del horno y afectan negativamente al rendimiento de las obleas o de las obleas epitaxiales.
Además, los anillos con soporte de grafito tienen una vida útil corta y requieren reemplazo frecuente, lo que no solo aumenta los costos de adquisición de repuestos, sino que también aumenta significativamente los gastos de mano de obra y el consumo de tiempo debido a paradas repetidas, desmontaje, calibración y mantenimiento, lo que resulta en costos operativos y de mantenimiento generales persistentemente altos.
Aunque el grafito tiene un costo de adquisición inicial bajo, su estabilidad y confiabilidad insuficientes a largo plazo aumentan en última instancia el costo total del ciclo de vida, al no cumplir con los estrictos requisitos de los hornos de crecimiento de cristales y los equipos epitaxiales de próxima generación para una alta precisión, una larga vida útil y bajas necesidades de mantenimiento.
Para cumplir con los estrictos requisitos de los hornos de crecimiento de cristales y equipos epitaxiales de próxima generación, se ha introducido el anillo de soporte de material CFC.
Comparación entre el anillo de soporte de CFC y el anillo de soporte de grafito
Para facilitar una comparación más intuitiva de los datos de rendimiento entre los anillos de soporte de CFC y los anillos de soporte de grafito, se proporciona una tabla a continuación.:
|
Artículo |
Anillo de soporte CFC |
Anillo de soporte de grafito |
|
Estructura de materiales |
Carbono reforzado con fibra de carbono (compuesto) |
Grafito policristalino (monolítico) |
|
Temperatura máxima de funcionamiento |
≥ 2000°C |
~1800–2200°C |
|
Resistencia a la fluencia |
Muy bajo (alta estabilidad dimensional) |
Deslizamiento notable (riesgo de deformación) |
|
Resistencia al choque térmico |
· Acérrimo (estructura reforzada con fibra) |
Moderado |
|
Fuerza compresiva |
220–380 MPa |
~90MPa |
|
Módulo elástico |
~95 GPa |
~20–25 GPa |
|
Densidad |
1.45–1.6 g/cm³ (más ligero) |
~1,8 g/cm³ |
|
Estabilidad estructural |
Mantiene la geometría durante ciclos largos. |
Se deforma con el tiempo a altas temperaturas. |
|
Vida útil |
2 a 5 veces más largo que el grafito |
Vida útil más corta |
|
Frecuencia de reemplazo |
Bajo |
Alto |
|
Costo inicial |
Alto |
Bajo |
Actuación
Dado que el material del anillo de soporte de CFC es idéntico al del material CFC, su rendimiento refleja el del material CFC.:
Baja densidad : La densidad oscila entre 1,45 y 1,6 g/cm³, entre un 10% y un 20% menos que el grafito;
Alta pureza de carbono : Pureza del carbono ≥99,5%, con impurezas reducidas a <50 ppm después de la purificación a alta temperatura;
Porosidad controlable : La porosidad se puede ajustar para cumplir con los requisitos de aislamiento térmico y transpirabilidad, que normalmente oscilan entre el 5% y el 15%;
Baja absorción de agua: Absorción de agua <0,5%, extremadamente baja después de la densificación.
Anillo de soporte CFC de Semicera
Semicera adopta una estructura cuasi tridimensional con un nivel excepcionalmente alto Contenido de fibra de carbono superior al 70% de estabilidad. . El proceso de fabricación emplea técnicas de densificación por impregnación de resina y prensado en caliente, lo que presenta un flujo de trabajo de producción optimizado y controlable con alta eficiencia que reduce significativamente el ciclo de producción general.
Además, los anillos de soporte CFC de Semicera cuentan con un densidad de hasta 1,35 g/cm³ , con resistencia a la tracción ≥150 MPa y resistencia a la flexión ≥120 MPa —ofreciendo una ventaja significativa sobre los productos de otros fabricantes.
En comparación con los materiales con CFC producidos por deposición pura en fase de vapor, este material exhibe propiedades mecánicas superiores en condiciones idénticas de densidad y pureza del carbono. Por esta razón, Semicera emplea una combinación de procesos de densificación por impregnación de resina y prensado en caliente, lo que brinda un rendimiento mecánico excepcional y al mismo tiempo equilibra la alta eficiencia con la rentabilidad. Este enfoque hace que el material sea particularmente adecuado para aplicaciones exigentes, como entornos térmicos de semiconductores y estructuras de soporte en hornos de alta temperatura.
Tecnología
Dado que el material del anillo de soporte de CFC es el mismo que el del propio material de CFC, el proceso de fabricación es en gran medida idéntico al utilizado para producir el material de CFC.

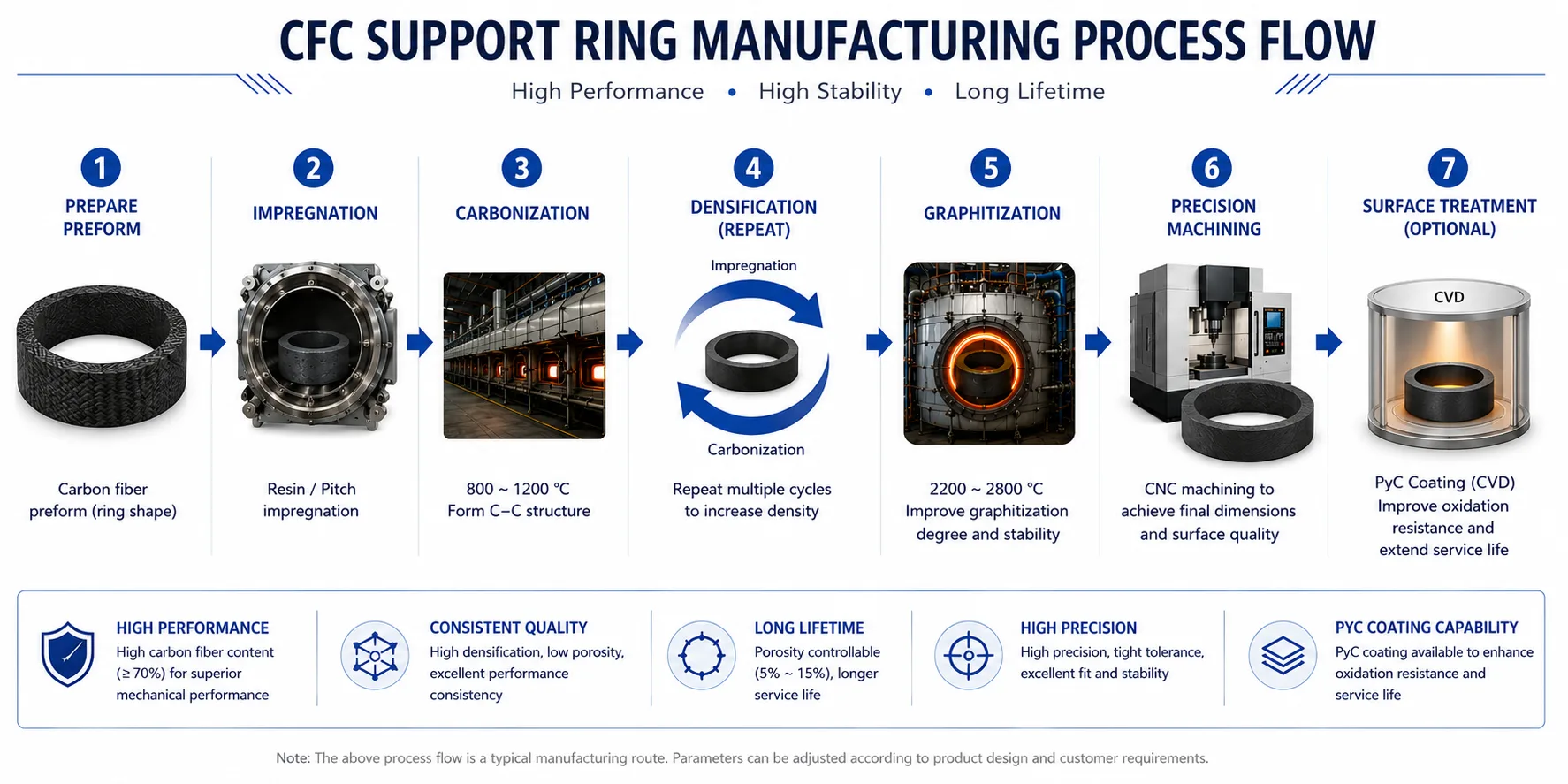

1. Preparación de Prefabricados de Fibra de Carbono
Usando fibras de carbono (fibras cortas, esteras de fibra o tejidos) como materia prima, Semicera procesa los materiales mediante capas, punción tridimensional y moldeado para formar preformas anulares. Este proceso mejora simultáneamente la resistencia interfacial, mejorando tanto la resistencia al agrietamiento como la orientación de la resistencia, lo que en última instancia produce preformas porosas de fibra de carbono.
2. Inmersión (primera densificación)
Después de formar el anillo preformado, Semicera emplea un proceso de impregnación al vacío, donde se presuriza resina o asfalto para penetrar el interior de las fibras, lo que da como resultado un cuerpo verde compuesto que contiene una matriz orgánica.
3. Carbonización
Después de la impregnación, Semicera somete el material orgánico (resina/asfalto) a carbonización para convertirlo en carbono y formar una estructura estructural carbono-carbono.
Al calentar a 800°C-1200°C , la resina/asfalto sufre pirólisis, liberando gases (p. ej., H₂, CH₄) y dejando carbono sólido. Tras la carbonización, la fibra de carbono resultante con matriz de carbono forma una estructura de CFC; sin embargo, un solo ciclo de impregnación y carbonización produce una estructura de CFC porosa.
Para prolongar la vida útil, Semicera realiza múltiples procesos de densificación para llenar los poros continuamente, mejorando la densidad y la resistencia.
Una menor porosidad corresponde a una mayor resistencia y una vida útil más larga.
El número de ciclos de tratamiento varía según las instalaciones, lo que genera diferencias significativas en la vida útil. Semicera personaliza el proceso según los requerimientos del cliente.
4. Grafitización
Después de completar varias rondas de procesos de densificación, Semicera implementó un procedimiento de grafitización para mejorar el rendimiento del anillo de soporte de CFC. A altas temperaturas que van desde 2200°C a 2800°C, este proceso transforma el carbono desordenado en una estructura de grafito, mejorando así la conductividad térmica, las propiedades mecánicas y la estabilidad a altas temperaturas.
5. Mecanizado mecánico de precisión (formando anillo de soporte)
Una vez finalizado el anillo de soporte CFC de alto rendimiento, el centro de mecanizado CNC de Semiera realiza un acabado de precisión en el componente, incluido el mecanizado del diámetro interior y exterior, control de planitud y optimización de la estructura de la ranura, produciendo en última instancia un anillo de soporte CFC impecable y preciso.
6. Tratamiento superficial (opcional pero crítico)
Algunos clientes exigen que el anillo de soporte de CFC tenga una vida útil más larga y posea ciertas propiedades antioxidantes y anticorrosión. Por ello, Semicera también ofrece servicios de recubrimiento, principalmente recubrimientos de carbono pirolítico .
¿Por qué elegir el recubrimiento de carbón pirolítico?
Dada nuestra experiencia con incidentes post-venta relacionados con la corrosión de crisoles carbono-carbono, recomendamos la recubrimiento de carbono pirolítico .
A altas temperaturas, el crisol de cuarzo reacciona con el silicio fundido para producir gas SiO₂.:
Si0 2 + Si→ 2Si0(g)
Estos gases SiO₂ se difunden hacia el exterior y reaccionan al encontrarse con CFC (carbono).:
El SiO+C→SiC+CO La reacción genera SiC sobre y dentro de la superficie de CFC, acompañado de aproximadamente Expansión de volumen de 2,2 veces, lo que provoca agrietamiento de la matriz, corrosión y desconchado.
El recubrimiento de carbono pirolítico forma una capa de carbono densa y sin poros sobre la superficie de grafito CFC mediante deposición química de vapor, sellando completamente todos los poros y microfisuras del sustrato. Esto evita que el SiO₂ y el vapor de Si generados por la reacción entre el crisol de cuarzo y el silicio fundido penetren en el material, bloqueando así el camino para la reacción SiO + C → SiC en su origen.
Además, t El coeficiente de expansión térmica (CTE) del recubrimiento de carbón pirolítico es casi idéntico al del material a base de carbono. . Durante los ciclos de alta temperatura, el recubrimiento y el sustrato no experimentan tensión interna debido a la expansión y contracción térmica, y no presentan grietas ni descamación.
Además, el recubrimiento puede soportar una exposición prolongada a temperaturas entre 1400–1600°C y ciclos repetidos de choque térmico, lo que demuestra una vida útil significativamente más larga en comparación con otros recubrimientos.
Por lo tanto, Semicera recomienda optar por el recubrimiento de carbón pirolítico para prolongar aún más la vida útil. Si desea aplicar el recubrimiento de carbón pirolítico a sus productos existentes, no dude en contactarnos. Además, Semicera recomienda elegir la densidad de 1,3/1,4 g/cm³ . A esta densidad, el proceso de densificación de la superficie funciona bien, evitando eficazmente la entrada de gas.
Uso del anillo de soporte CFC
El anillo de soporte CFC (compuesto de carbono reforzado con fibra de carbono) es un componente estructural crítico para sistemas térmicos de hornos semiconductores, fotovoltaicos y de alta temperatura.
Con sus propiedades excepcionales— incluyendo resistencia a altas temperaturas, alta resistencia, baja fluencia y resistencia al choque térmico —Se utiliza principalmente en las siguientes aplicaciones.:
-semiconductor SiC simple
-hornos de crecimiento de cristales (hornos de epitaxia de silicio/epitaxia de carburo de silicio, equipos MOCVD/CVD);
-hornos de crecimiento Czochralski fotovoltaicos de silicio monocristalino y policristalino;
-y hornos de tratamiento térmico al vacío/sinterización/soldadura fuerte.
¡Elige Semicera!
¿Aún le preocupa la deformación a alta temperatura, el agrietamiento, el desprendimiento de polvo y el reemplazo frecuente de los anillos de soporte de grafito? Elija Semicera: será su solución.
El anillo de soporte CFC de Semicera presenta una estructura casi tridimensional de fibra de alto carbono y se fabrica utilizando tecnología de densificación impregnada de resina, lo que brinda una resistencia a la compresión excepcional y una vida útil significativamente más larga que los anillos de soporte de grafito. No solo garantiza una distribución estable de la temperatura en su equipo, sino que también reduce sustancialmente los costos de adquisición de repuestos y mantenimiento del tiempo de inactividad, lo que lo convierte en la opción ideal para actualizar los componentes del campo térmico.
Aprovechando una cadena de suministro madura, equipos integrales y procesos de fabricación, y años de experiencia en colaboración en la industria, ofrecemos servicios integrales que van desde diseño personalizado y mecanizado de precisión hasta recubrimiento de superficies para satisfacer sus diversos requisitos. Mientras tanto, Semicera mejora continuamente sus procesos de fabricación, garantizando una calidad estable del producto y una eficiencia de entrega confiable para satisfacer sus necesidades de producción.
Además de los anillos de soporte de CFC, Semicera también produce otros componentes de campo térmico, incluidos anillos de soporte de diversas especificaciones, Crisoles, soportes para crisoles, guías de flujo, tubos aislantes y calentadores. —para atender las diferentes necesidades de los clientes.
