Sustrato Ga2O3: abra nuevas posibilidades en electrónica de potencia y optoelectrónica con el sustrato Ga2O3 de Semicera, diseñado para un rendimiento excepcional en aplicaciones de alto voltaje y alta frecuencia.
Semicera se enorgullece de presentar la Georgia2O3 sustrato , un material de vanguardia preparado para revolucionar la electrónica de potencia y la optoelectrónica. Óxido de galio (Ga2O3) sustratos son conocidos por su banda prohibida ultra ancha, lo que los hace ideales para dispositivos de alta potencia y alta frecuencia.
Características clave:
• Banda prohibida ultra ancha: Ga2O3 ofrece una banda prohibida de aproximadamente 4,8 eV, lo que mejora significativamente su capacidad para manejar altos voltajes y temperaturas en comparación con materiales tradicionales como el silicio y el GaN.
• Alto voltaje de ruptura: Con un campo de ruptura excepcional, el Georgia2O3 sustrato Es perfecto para dispositivos que requieren operación de alto voltaje, asegurando mayor eficiencia y confiabilidad.
• Estabilidad térmica: La estabilidad térmica superior del material lo hace adecuado para aplicaciones en ambientes extremos, manteniendo el rendimiento incluso en condiciones adversas.
• Aplicaciones versátiles: Ideal para usar en transistores de potencia de alta eficiencia, dispositivos optoelectrónicos UV y más, proporcionando una base sólida para sistemas electrónicos avanzados.
Experimente el futuro de la tecnología de semiconductores con Semicera Georgia2O3 sustrato . Diseñado para satisfacer las crecientes demandas de la electrónica de alta potencia y alta frecuencia, este sustrato establece un nuevo estándar de rendimiento y durabilidad. Confíe en Semicera para ofrecer soluciones innovadoras para sus aplicaciones más desafiantes.
|
Elementos |
Producción |
Investigación |
Ficticio |
|
Parámetros de cristal |
|||
|
politipo |
4H |
||
|
Error de orientación de la superficie |
<11-20 >4±0.15° |
||
|
Parámetros eléctricos |
|||
|
dopante |
Nitrógeno tipo n |
||
|
Resistividad |
0.015-0.025ohm·cm |
||
|
Parámetros mecánicos |
|||
|

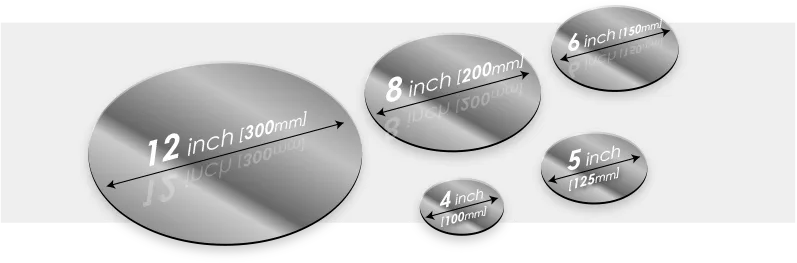

Diámetro |
150,0 ± 0,2 mm |
||
|
Espesor |
350±25 micras |
||
|
Orientación plana primaria |
[1-100]±5° |
||
|
Longitud plana primaria |
47,5 ± 1,5 mm |
||
|
piso secundario |
Ninguno |
||
|
televisión |
≤5 micras |
≤10 micras |
≤15 micras |
|
TVL |
≤3 micras(5mm*5mm) |
≤5 micras(5mm*5mm) |
≤10 micras(5mm*5mm) |
|
Arco |
-15 μm ~ 15 μm |
-35 μm ~ 35 μm |
-45 μm ~ 45 μm |
|
Urdimbre |
≤35 micras |
≤45 micras |
≤55 micras |
|
Rugosidad frontal (Si-face) (AFM) |
Ra≤0.2nm (5μm*5μm) |
||
|
Estructura |
|||
|
Densidad de microtubos |
<1 unidad/cm2 |
<10 c/cm2 |
<15 c/cm2 |
|
Impurezas metálicas |
≤5E10atoms/cm2 |
N / A |
|
|
TLP |
≤1500 unidades/cm2 |
≤3000 unidades/cm2 |
N / A |
|
TSD |
≤500 unidades/cm2 |
≤1000 unidades/cm2 |
N / A |
|
Calidad frontal |
|||
|
Frente |
Si |
||
|
Acabado superficial |
CMP de cara Si |
||
|
Partículas |
≤60 unidades/oblea (tamaño≥0,3 μm) |
N / A |
|
|
Arañazos |
≤5 unidades/mm. Longitud acumulada ≤Diámetro |
Longitud acumulada≤2*Diámetro |
N / A |
|
Piel de naranja/huevos/manchas/estrías/grietas/contaminación |
Ninguno |
N / A |
|
|
Descantillados/hendiduras/fracturas/placas hexagonales |
Ninguno |
||
|
Áreas politipo |
Ninguno |
Área acumulada≤20% |
Área acumulada≤30% |
|
Marcado láser frontal |
Ninguno |
||
|
Calidad trasera |
|||
|
Acabado trasero |
CMP cara C |
||
|
Arañazos |
≤5ea/mm, longitud acumulada≤2*diámetro |
N / A |
|
|
Defectos posteriores (descantillados/hendiduras en los bordes) |
Ninguno |
||
|
Rugosidad de la espalda |
Ra≤0.2nm (5μm*5μm) |
||
|
Marcado láser trasero |
1 mm (desde el borde superior) |
||
|
Borde |
|||
|
Borde |
Chaflán |
||
|
Embalaje |
|||
|
Embalaje |
Epi-ready con envasado al vacío Envasado de casetes de obleas múltiples |
||
|
*Notas: “NA” significa sin solicitud. Los elementos no mencionados pueden referirse a SEMI-STD. |
|||
