¿Cuáles son las diferencias en el crecimiento de AlN en obleas de silicio utilizando diferentes procesos de deposición?

Escrito por Lucy@ Semicera.

---

En la fabricación de semiconductores, el nitruro de aluminio (AlN) es un material de película delgada funcional indispensable. Posee propiedades integrales excepcionales: conductividad térmica ultraalta, excelente aislamiento eléctrico, una amplia banda prohibida de aproximadamente 6,2 eV, alto voltaje de ruptura y excelente estabilidad térmica y química. Gracias a estos méritos, el AlN se adopta ampliamente en diodos emisores de luz (LED) basados ​​en GaN, dispositivos electrónicos de alta potencia, filtros de ondas acústicas de radiofrecuencia (SAW/BAW), sistemas microelectromecánicos (MEMS) y fotodetectores ultravioleta profundo.

AlN no puede formarse espontáneamente en obleas de silicio (Si) de forma natural. Los fabricantes confían en tecnologías especializadas de deposición de películas delgadas para desarrollar películas uniformes de AlN sobre sustratos de silicio. Los diferentes métodos de deposición difieren drásticamente en los mecanismos de reacción, las condiciones requeridas del proceso, la calidad de la película cristalina, las limitaciones de rendimiento y las aplicaciones industriales objetivo. Este artículo se centra en las cuatro principales tecnologías industriales y de deposición de AlN de grado de investigación: MOCVD, pulverización catódica con magnetrón PVD, ALD y HVPE, y detalla sus distinciones principales y características prácticas.

¿Por qué cultivar AlN en obleas de silicio?

Dada la disponibilidad de sustratos alternativos como el zafiro y el carburo de silicio (SiC), las obleas de silicio siguen siendo una base principal para el crecimiento del AlN por tres razones fundamentales.:

1. Coste de fabricación extremadamente bajo

La industria de las obleas de silicio ha madurado a lo largo de décadas, produciendo en masa obleas de gran tamaño de 4, 6, 8 y 12 pulgadas a un precio mucho más bajo que el zafiro y el SiC. La mayoría de los dispositivos semiconductores industriales y de consumo dan prioridad a los sustratos de silicio para reducir los gastos generales de producción.

2. AlN actúa como una capa amortiguadora de tensión crítica

La epitaxia directa del nitruro de galio (GaN) sobre silicio provoca un desajuste grave en la red (alrededor del 17%) y coeficientes de expansión térmica no coincidentes entre GaN y Si. Sin una capa intermedia, la película de GaN sufrirá graves grietas, deformación de la oblea, alta densidad de dislocación y desprendimiento de la película durante el crecimiento a alta temperatura. AlN sirve como una capa amortiguadora de transición entre el silicio y el GaN, aliviando eficazmente la tensión de la red, reduciendo la densidad de defectos y mejorando en gran medida la calidad cristalina de las capas epitaxiales de GaN posteriores.

3. Excelente aislamiento eléctrico y rendimiento piezoeléctrico

AlN presenta una resistividad eléctrica ultraalta. Para dispositivos de ondas acústicas MEMS y RF, el AlN puede funcionar como capas aislantes, capas funcionales piezoeléctricas o capas de separación dieléctrica, lo cual es insustituible para el procesamiento de señales de alta frecuencia y componentes de detección micromecánicos.

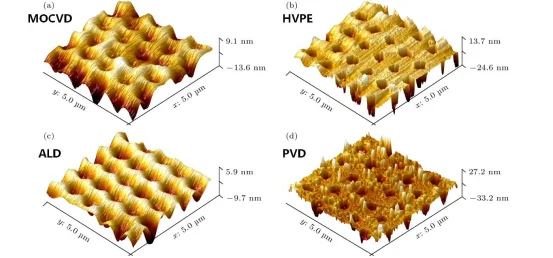

Cuatro tecnologías primarias de deposición de AlN

1. MOCVD (Deposición de vapor químico orgánico-metálico, tecnología convencional estándar de la industria)

Principio de funcionamiento

Dos precursores centrales: trimetilaluminio (TMA, una fuente organometálica que contiene aluminio) y amoníaco (NH₃, fuente de nitrógeno), se bombean a una cámara de reacción sellada. La cámara se calienta a 1.000-1.200 °C, lo que provoca la descomposición térmica de los gases precursores. Los átomos de aluminio y los átomos de nitrógeno separados se reorganizan átomo por átomo en la superficie de la oblea de silicio para formar AlN monocristalino ordenado, similar a apilar con precisión pequeños bloques de construcción en una ordenada red cristalina regular.

Ventajas principales

– Calidad monocristalina de primer nivel: la epitaxia a alta temperatura permite un crecimiento ordenado a nivel atómico, formando AlN monocristalino de wurtzita hexagonal de alta calidad con defectos cristalinos mínimos.

– Baja densidad de dislocaciones: los ingenieros optimizan las capas de nucleación, las estructuras de capas amortiguadoras de múltiples pasos y la relación V/III (relación de flujo NH₃/TMAl) para mitigar la tensión de la red entre AlN y el silicio, reduciendo drásticamente los recuentos de dislocaciones.

– Compatible con la epitaxia de GaN posterior: el AlN cultivado con MOCVD actúa como una plantilla perfecta para el crecimiento secundario de heteroestructuras multicapa de GaN, AlGaN e InGaN.

– Uniformidad de espesor superior en obleas grandes; Proceso de producción en masa completamente maduro y estandarizado.

Principales inconvenientes

Alto costo de inversión en equipos, alto consumo de energía debido al funcionamiento a temperaturas ultraaltas y velocidad de crecimiento de la película relativamente moderada.

Aplicaciones

Dispositivos de potencia GaN, LED GaN, plantillas epitaxiales de RF de alta frecuencia que requieren alta calidad de cristal.

2. Sputtering con magnetrón PVD (deposición física de vapor)

Principio de funcionamiento

El plasma de alta energía bombardea un objetivo sólido de aluminio puro dentro de una cámara de vacío, expulsando átomos de aluminio de la superficie del objetivo. Bajo una atmósfera llena de nitrógeno, los átomos de aluminio libres reaccionan con iones de nitrógeno y se depositan sobre obleas de silicio para formar películas de AlN amorfas o policristalinas, comparables a la explosión de partículas de aluminio sobre la superficie del sustrato. Ventajas principales

– Bajo costo de compra y operación de equipos; baja temperatura de proceso que va desde temperatura ambiente hasta 500 °C, compatible con microdispositivos basados ​​en silicio sensibles a la temperatura.

– Rápida velocidad de deposición para películas de espesor medio, fácil producción en masa por lotes.

Principales inconvenientes

Las películas con un espesor superior a varios micrómetros acumulan una tensión interna masiva, lo que provoca deformación de las obleas, agrietamiento de la película o delaminación. La película es mayoritariamente policristalina sin redes monocristalinas ordenadas, por lo que no puede soportar el crecimiento epitaxial de GaN posterior.

Aplicaciones típicas

Sensores MEMS, filtros de radiofrecuencia BAW/SAW, finas capas piezoeléctricas de AlN para chips microelectromecánicos.

3. ALD (Deposición de Capa Atómica)

Principio de funcionamiento

ALD opera mediante ciclos de pulsos de gas alternos autolimitados, depositando solo una capa atómica de material por ciclo.:

Pulso 1: Inyecte gas precursor de aluminio para permitir la adsorción total de los átomos de Al en la superficie de la oblea; purgue el exceso de gas sin reaccionar.

Pulso 2: Inyectar precursor de nitrógeno para que reaccione con los átomos de Al adsorbidos para formar una única capa atómica de AlN; purgar nuevamente el gas residual. Los dos pasos se repiten miles de veces para acumular el espesor de la película objetivo.

Ventajas principales

– Control de espesor preciso a nivel atómico (precisión de hasta ~0,1 nm por ciclo).

– Cobertura de pasos excepcional: recubre uniformemente zanjas profundas, agujeros y microestructuras 3D complejas de alta relación de aspecto sin perder cobertura.

Principales inconvenientes

Tasa de crecimiento extremadamente lenta: depositar una película de AlN de 100 nm requiere miles de ciclos repetidos, lo que lleva a un tiempo de producción ultralargo. No es económico para películas gruesas de AlN en la fabricación en masa.

Aplicaciones típicas

Capas dieléctricas aislantes ultrafinas, capas de pasivación conformes para dispositivos micronano avanzados.

4. HVPE (epitaxia en fase de vapor de hidruro)

Principio de funcionamiento

El aluminio metálico reacciona con gas cloruro de hidrógeno a alta temperatura para generar vapor de cloruro de aluminio, que se mezcla con gas amoníaco dentro de una cámara de reacción a 1100-1500 °C. Las especies de Al y N reaccionan y crecen rápidamente epitaxialmente en capas gruesas de AlN monocristalino sobre sustratos de silicio.

Ventajas principales

Velocidad de crecimiento ultrarrápida inigualable; capaz de producir películas de AlN ultragruesas que van desde decenas a cientos de micrómetros, ideales para fabricar plantillas monocristalinas de AlN autoportantes.

Principales inconvenientes

Pobre uniformidad de espesor en obleas grandes, alto costo de equipo, control limitado para películas ultrafinas y líneas de producción industrial en masa menos maduras (utilizadas principalmente en laboratorios de investigación universitarios y corporativos).

Aplicaciones típicas

Plantillas monocristalinas de AlN independientes y gruesas, investigación de materiales de banda ancha en laboratorio.

Artículo de comparación	MOCVD	Sputtering con magnetrón PVD	ALD	HVPE
Mecanismo de crecimiento	Crecimiento epitaxial a alta temperatura.	Deposición física por pulverización	Deposición autolimitante de capa atómica alterna	Crecimiento epitaxial de hidruro a alta temperatura.
Calidad general del cristal	más alto	Medio, policristalino	Buen policristal denso.	Monocristal, comparable a MOCVD
Capacidad de monocristal	Sí (cristal único de alta calidad)	No (principalmente policristalino/amorfo)	Condicional (monocristal raro bajo estricta sintonización)	Sí (capas monocristalinas gruesas)
Velocidad de crecimiento relativa	Medio	Rápido	Extremadamente lento	muy rapido
Rango de espesor de película utilizable	0,1–20 µm	0,1–10 µm	Varios nm – cientos de nm	10–500 μm (películas ultragruesas)
Temperatura de proceso requerida	1000-1200°C	Temperatura ambiente ~ 500 °C	200–400 °C	1100–1500°C
Costo de equipo y operación	Alto	Bajo	muy alto	Alto
Escenarios de aplicaciones industriales principales	Sustratos epitaxiales de GaN, dispositivos de potencia y optoelectrónicos	Chips MEMS, filtros acústicos SAW/BAW RF	Capas de aislamiento dieléctrico conformadas ultrafinas	Plantillas gruesas de AlN autoportantes, I+D de laboratorio
