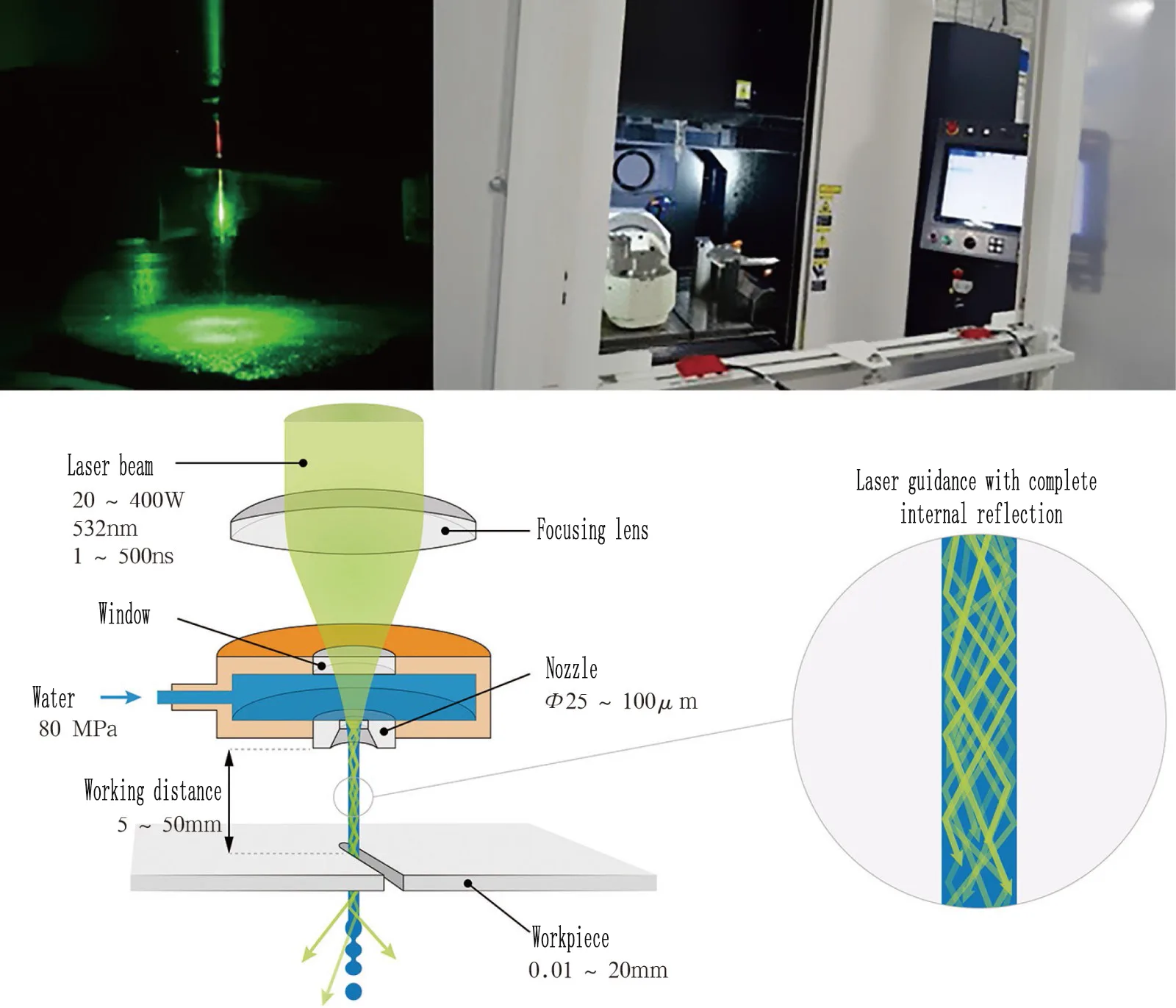

Laser microjet technology (LMJ) is a laser processing method that combines laser with a water jet “as thin as a hair”, and precisely guides the laser beam to the processing position through the pulse total reflection in the micro-water jet in a way similar to traditional optical fiber. The water jet continuously cools the cutting area and effectively removes processing debris.
I difetti intrinseci della normale elaborazione laser possono essere superati dall'uso intelligente della tecnologia LASER Micro Jet (LMJ) per propagare le caratteristiche ottiche dell'acqua e dell'aria. Questa tecnologia consente agli impulsi laser pienamente riflessi nel getto d'acqua ad alta purezza elaborato in modo indisturbato per raggiungere la superficie di lavorazione come nella fibra ottica.

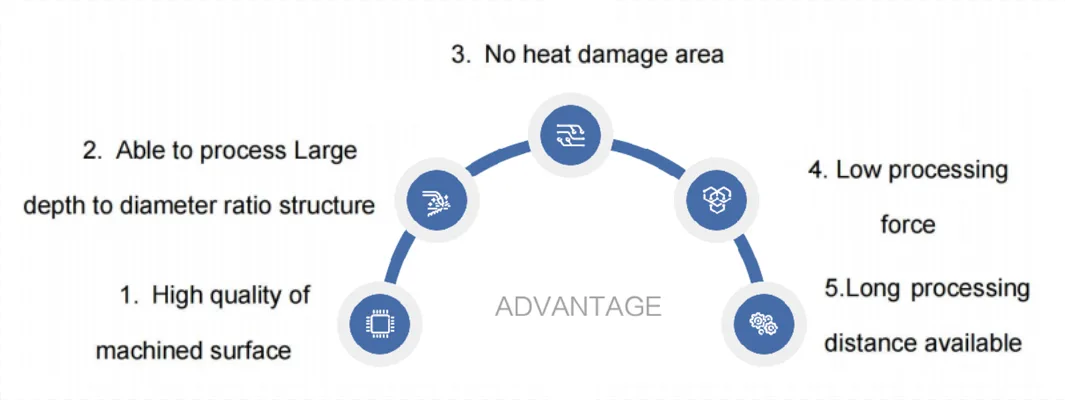

Le caratteristiche principali della tecnologia LMJ sono:
1. Il raggio laser è una struttura colonnare (parallela).
2. L'impulso laser viene trasmesso nel getto d'acqua come una fibra ottica, senza alcuna interferenza ambientale.
3. Il raggio laser è focalizzato sull'apparecchiatura LMJ e l'altezza della superficie lavorata non cambia durante l'intero processo di elaborazione, quindi non è necessario continuare a concentrarsi con il cambiamento della profondità di elaborazione durante l'elaborazione.
4. Pulisci continuamente la superficie.
5. Oltre all'ablazione del materiale del pezzo da parte di ogni impulso laser, ogni singolo unità di tempo dall'inizio di ogni impulso al polso successivo, il materiale elaborato è nello stato dell'acqua di raffreddamento in tempo reale per circa 99% del tempo, che elimina quasi la zona di calore e lo strato di Remelt, ma mantiene l'elevata efficienza dell'elaborazione.
|
Specifiche generali |
LCSA-100 |
LCSA-200 |
|
Volume del piano di lavoro |
125 x 200 x 100 |
460×460×300 |
|
Asse lineare XY |
Motore lineare. Motore lineare |
Motore lineare. Motore lineare |
|
Asse lineare z |
100 |
300 |
|
Positioning accuracy μm |
+ / – 5 |
+ / – 3 |
|
Repeated positioning accuracy μm |
+ / – 2 |
+ / – 1 |
|
Accelerazione g |
0.5 |
1 |
|
Controllo numerico |
3-axis |
3-axis |
|
Laser |
|
|
|
Tipo laser |
DPSS ND: YAG |
DPSS ND: YAG, Pulse |
|
Lunghezza d'onda nm |
532/1064 |
532/1064 |
|
Potenza nominale w |
50/100/200 |
200/400 |
|
Getto d'acqua |
|
|
|
Nozzle diameter μm |
25-80 |
25-80 |
|
Barra di pressione dell'ugello |
100-600 |
0-600 |
|
Dimensione/peso |
|
|
|
Dimensions (Machine) (W x L x H) |
1050 x 800 x 1870 |
1200 x 1200 x 2000 |
|
Dimensioni (armadio di controllo) (w x l x h) |
700 x 2300 x 1600 |
700 x 2300 x 1600 |
|
Peso (attrezzatura) kg |
1170 |
2500-3000 |
|
Peso (armadio di controllo) kg |
700-750 |
700-750 |
|
Consumo di energia globale |
|
|
|
Input |
AC 230 V +6%/ -10%, unidirectional 50/60 Hz ±1% |
AC 400 V +6%/-10%, 3-phase50/60 Hz ±1% |
|
Valore di picco |
2.5kVA |
2.5kVA |
|
Join |
Cavo di alimentazione da 10 m: P+N+E, 1,5 mm2 |
Cavo di alimentazione da 10 m: P+N+E, 1,5 mm2 |
|
Gamma di applicazioni utente del settore dei semiconduttori |
≤4 inches round ingot ≤4 inches ingot slices ≤4 inches ingot scribing
|
≤6 inches round ingot ≤6 inch ingot slices ≤6 inches ingot scribing La macchina soddisfa il valore teorico circolare/taglio/taglio/taglio e i risultati pratici specifici devono essere ottimizzati di strategia di taglio |
