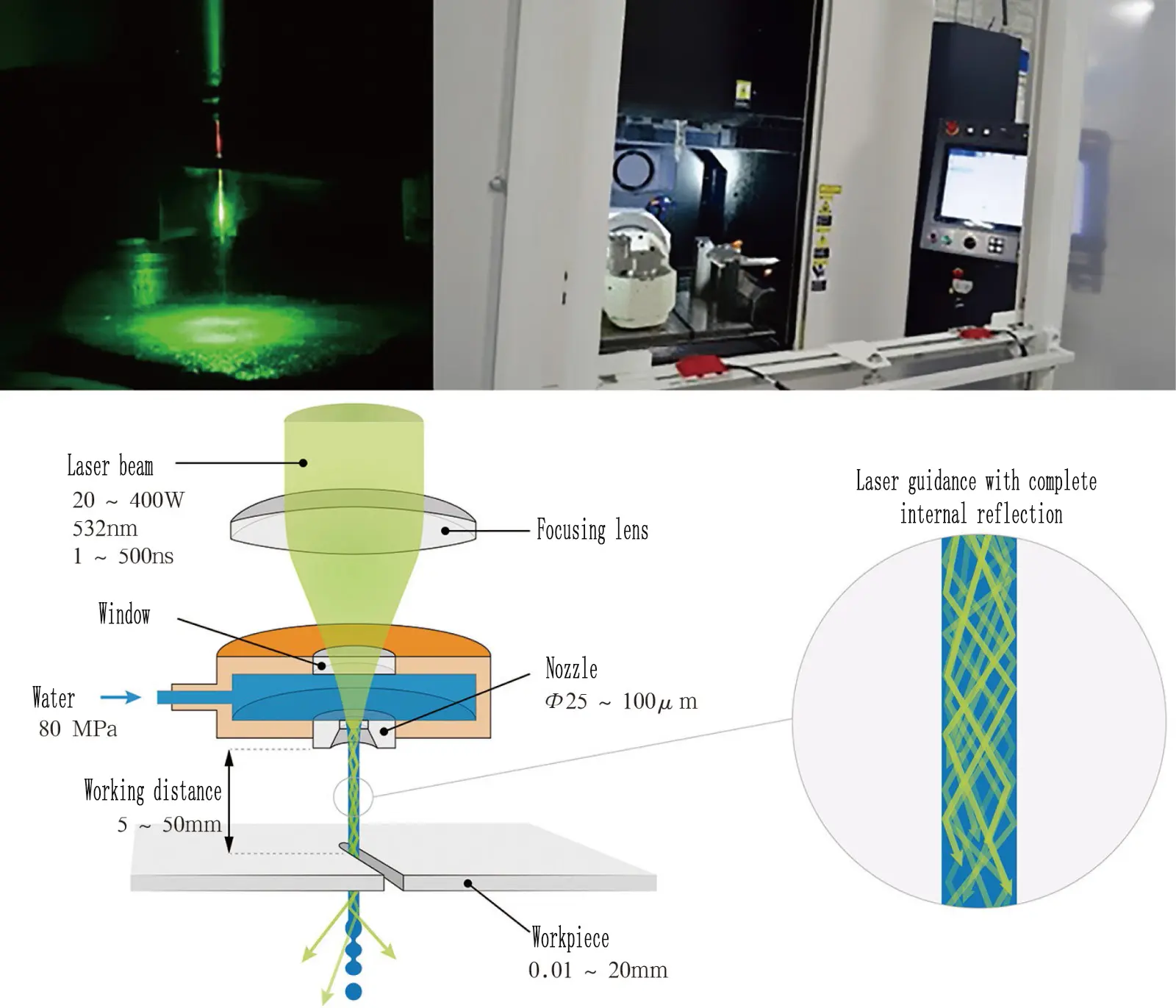

Лазерная микроструйная технология (LMJ) — это метод лазерной обработки, который сочетает в себе лазер и водяную струю «тонкую, как волос», и точно направляет лазерный луч в положение обработки посредством полного отражения импульса в микроводяной струе аналогично традиционному оптическому волокну. Струя воды постоянно охлаждает зону резки и эффективно удаляет остатки обработки.
Неизбежные дефекты обычной лазерной обработки можно преодолеть за счет разумного использования лазерной микроструйной технологии (LMJ) для распространения оптических характеристик воды и воздуха. Эта технология позволяет лазерным импульсам, полностью отраженным в обрабатываемой струе воды высокой чистоты, беспрепятственно достигать обрабатываемой поверхности, как в оптическом волокне.

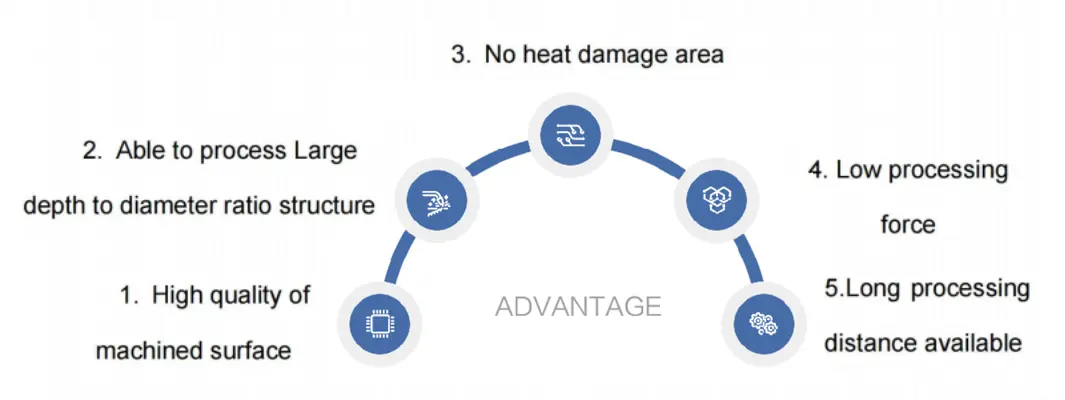

Основными особенностями технологии LMJ являются:
1. Лазерный луч представляет собой столбчатую (параллельную) структуру.
2. Лазерный импульс передается в водной струе, как по оптоволокну, без каких-либо помех со стороны окружающей среды.
3. Лазерный луч фокусируется в оборудовании LMJ, а высота обрабатываемой поверхности не меняется в течение всего процесса обработки, поэтому нет необходимости продолжать фокусировку с изменением глубины обработки в процессе обработки.
4. Постоянно очищайте поверхность.
5. Помимо абляции материала заготовки каждым лазерным импульсом, каждую единицу времени от начала каждого импульса до следующего импульса, обрабатываемый материал примерно 99% времени находится в состоянии охлаждающей воды в реальном времени, что практически исключает зону термического влияния и слой переплава, но сохраняет высокую эффективность обработки.
|
Общая спецификация |
LCSA-100 |
LCSA-200 |
|
Объем столешницы |
125 х 200 х 100 |
460×460×300 |
|
Линейная ось XY |
Линейный двигатель. Линейный двигатель |
Линейный двигатель. Линейный двигатель |
|
Линейная ось Z |
100 |
300 |
|
Точность позиционирования мкм |
+ / – 5 |
+ / – 3 |
|
Точность повторного позиционирования мкм |
+ / – 2 |
+ / – 1 |
|
Ускорение G |
0.5 |
1 |
|
Числовое управление |
3-axis |
3-axis |
|
L асер |
|
|
|
Тип лазера |
ДПСС Nd: YAG |
DPSS Nd: YAG, импульсный |
|
Длина волны, нм |
532/1064 |
532/1064 |
|
Номинальная мощность Вт |
50/100/200 |
200/400 |
|
Водяная струя |
|
|
|
Диаметр сопла мкм |
25-80 |
25-80 |
|
Давление сопла, бар |
100-600 |
0-600 |
|
Размер/Вес |
|
|
|
Размеры (машина) (Ш х Д х В) |
1050 х 800 х 1870 |
1200 х 1200 х 2000 |
|
Размеры (шкаф управления) (Ш х Д х В) |
700 х 2300 х 1600 |
700 х 2300 х 1600 |
|
Масса (оборудования) кг |
1170 |
2500-3000 |
|
Масса (шкаф управления), кг |
700-750 |
700-750 |
|
Комплексное энергопотребление |
|
|
|
I ввод |
230 В переменного тока +6%/-10%, однонаправленное, 50/60 Гц ±1% |
400 В переменного тока +6%/-10%, 3-фазный, 50/60 Гц ±1% |
|
Пиковое значение |
2.5kVA |
2.5kVA |
|
J ойн |
Кабель питания длиной 10 м: P+N+E, 1,5 мм2 |
Кабель питания длиной 10 м: P+N+E, 1,5 мм2 |
|
Область применения для полупроводниковой промышленности |
≤4-дюймовый круглый слиток ≤4-дюймовые куски слитка ≤Гравировка слитка 4 дюйма
|
≤6-дюймовый круглый слиток ≤6-дюймовые ломтики слитков ≤Гравировка слитка 6 дюймов Машина соответствует 8-дюймовому теоретическому значению круговой/нарезки/нарезки, и конкретные практические результаты должны быть оптимизированы для стратегии резки. |
