تطبيق مركبات الكربون الكلورية فلورية لمكونات المجال الحراري لأشباه الموصلات - أفران نمو السيليكون أحادي البلورية/كربيد السيليكون

بواسطة لوسي (المبيعات) @ شركة سيميرا لتكنولوجيا أشباه الموصلات المحدودة.

---

مركبات الكربون الكلورية فلورية المواد المركبة الكربون الكربون, تتميز بنقاء استثنائي, مقاومة درجات الحرارة العالية , التمدد الحراري المنخفض , الموصلية الحرارية متفوقة ، و الحد الأدنى من الشوائب هطول الأمطار ، تم تصميمها خصيصًا لأفران النمو البلوري للسيليكون أحادي البلورية وكربيد السيليكون (SiC). إنها توفر مجموعة شاملة من مكونات المجال الحراري ذات درجة الحرارة العالية التي تحل محل أجزاء الجرافيت التقليدية، مما يحسن الأداء لعمليات نمو أشباه الموصلات والبلورات الكهروضوئية المتقدمة مع مواجهة التحديات الحرجة مثل التشوه الناتج عن درجات الحرارة العالية، والتلوث بالشوائب، وعدم استقرار المجال الحراري، وتقصير عمر الخدمة.

---

نقطة الألم في المادة الأصلية هي الجرافيت

قبل اعتماد مركبات الكربون الكلورية فلورية على نطاق واسع، كانت الصناعة تستخدم في المقام الأول الجرافيت متساوي الضغط كمادة لهياكل المجال الحراري ومكونات الدعم. وكانت هذه المواد فعالة من حيث التكلفة وراسخة في المعالجة، ولكن أدائها كان محدودًا بشكل كبير في ظل ظروف التشغيل القاسية. يكون الجرافيت التقليدي عرضة للتشوه الزحفي عند درجات الحرارة المرتفعة، مما يؤدي إلى عدم استقرار المجال الحراري وضعف جودة نمو البلورات. بالإضافة إلى ذلك، يخضع الجرافيت للتسامي والأكسدة في البيئات ذات درجة الحرارة العالية، مما يؤدي إلى عمر خدمة أقصر، ومشاكل تساقط المسحوق التي تسبب تلوثًا بلوريًا وانخفاض الإنتاج، كما أن موصليته الحرارية غير المتوقعة تجعله غير مناسب لتصميم المجال الحراري الدقيق الذي تتطلبه العمليات المتقدمة.



وفي ظل هذه الظروف، هناك حاجة ملحة لتحديد مادة أخرى تظهر مقاومة درجات الحرارة العالية، الحد الأدنى من التشوه، عمر الخدمة الطويل، جودة الكريستال الفائقة، وانخفاض مخاطر التلوث لتلبية المتطلبات الصارمة من العمليات المتقدمة لتصميم المجال الحراري الدقيق. مركبات الكربون الكلورية فلورية لقد ظهرت المواد الآن كحل مثالي!

ما هي مركبات الكربون الكلورية فلورية (المواد المركبة الكربون الكربون)؟

التعريف: المواد المركبة من الكربون والكربون هي مركبات هيكلية ثنائية الطور قائمة على الكربون بالكامل، ويتم إعدادها باستخدام ألياف الكربون كمرحلة التعزيز والمواد الكربونية مثل الكربون الحراري، والكربون الراتنجي، والكربون الإسفلتي كمصفوفة. تتضمن عملية التصنيع نسج السلائف، وتكثيف المصفوفة (CVD)، وتفحيم الغلاف الجوي الخامل ذو درجة الحرارة العالية، والجرافيت.

عادة ما تمثل ألياف الكربون 30%–50%  من حجم المادة؛ يوفر إطارها المستمر القوة الهيكلية الأساسية، ومقاومة الصدمات الحرارية، والقدرة على تثبيط الشقوق، بينما تملأ مصفوفة الكربون المسام داخل سلائف الألياف، مما يتيح التكامل الهيكلي ونقل الحمل الفعال.

المواد الخواص الميكانيكية، والتوصيل الحراري، والاستقرار الديناميكي الحراري عند درجات الحرارة العالية  يمكن التحكم فيها بدقة عن طريق ضبط بنية نسج الألياف، وترتيب الألياف، وعملية التكثيف، ودرجة الجرافيت.

لماذا يتم اختيار ألياف الكربون منخفضة الشوائب عالية النقاء والمعتمدة على أشباه الموصلات كمرحلة التعزيز؟

تُظهر ألياف الكربون القائمة على PAN مستويات منخفضة للغاية من الشوائب الأصلية والمعادن القلوية والمعادن الثقيلة، مما يجعلها مقاومة للتطاير والترسيب في ظل ظروف درجات الحرارة المرتفعة. يحدث نمو بلورات السيليكون وكربيد السيليكون في جو خامل مغلق عند درجات حرارة تتراوح من 1400-2400 درجة مئوية ، يمنع تطاير وانتشار الشوائب مثل الحديد والصوديوم والكالسيوم الموجودة في الألياف التقليدية، والتي يمكن أن تسبب تلوثًا بلوريًا وعيوبًا شبكية وتدهورًا في الأداء الكهربائي.

بالإضافة إلى ذلك، تُظهر ألياف الكربون القائمة على PAN ثباتًا هيكليًا في درجات الحرارة المرتفعة ومقاومة ممتازة للصدمات الحرارية، مما يجعلها مناسبة لعمليات النسيج متعددة الأبعاد. علاوة على ذلك، بما أن ألياف الكربون تستخدم أطر التعزيز الدائمة القائمة على مركبات الكربون الكلورية فلورية والتي لا يمكن تنقيتها بعمق لاحقًا، فيجب استخدام مواد عالية النقاء منذ البداية للقضاء على مصادر التلوث ذات درجة الحرارة العالية وضمان نقاء وإنتاجية المنتجات المزروعة بالبلور.

خصائص مواد مركبات الكربون الكلورية فلورية:

-مقاومة استثنائية لدرجة الحرارة (مناسبة للاستخدام طويل الأمد أعلاه 2000 درجة مئوية )

-مقاومة الزحف المتميزة (تقلل من التشوه عند درجات الحرارة المرتفعة)

-معدل الزحف (1600-2000 درجة مئوية) : 10⁻⁷ – 10⁻⁵ ثانية⁻¹  -مقاومة ممتازة للصدمات الحرارية (لا يوجد تشقق في ظل التغيرات السريعة في درجات الحرارة)

-معامل التمدد الحراري (CTE): 0.5 - 2.5 × 10⁻⁶/ك مما يضمن مقاومة التشققات وتبديد الضغط الحراري بكفاءة

-قوة ضغط عالية: 150-300 ميجا باسكال

-كثافة منخفضة: 1.6-1.9 جم/سم3  (خفيفة الوزن ولكنها مستقرة هيكليا)

-تسمح التوصيل الحراري متباين الخواص بتوزيع الحرارة بشكل مثالي من خلال التصميم الهيكلي

بالإضافة إلى ذلك، يمكن لمواد CFC تعزيز مقاومة الأكسدة والتلوث من خلال الطلاءات اللاحقة مثل SiC أو TaC .

ما هي العوامل التي تؤثر على عمر خدمة مواد مركبات الكربون الكلورية فلورية؟

عمر الخدمة لأي مادة ليس ثابتًا ويتأثر بعوامل متعددة:

1. في فرن أحادي البلورة، تتفاعل بوتقات الكوارتز (SiO₂) مع الكربون عند درجات حرارة عالية: SiO₂ + C → SiO + CO ، والنتيجة SiO رواسب الغاز على سطح مركبات الكربون الكلورية فلورية، مما يؤدي إلى تغيير هيكل المادة (تشكيل طبقات كربيد السيليكون أو الرواسب).

2. وبما أن مركبات الكربون الكلورية فلورية تستخدم عادة في عناصر التسخين، وأنابيب التدفق (أنبوب التدفق/مكونات المجال الحراري)، وهياكل الدعم داخل الفرن، فإن صلابة المواد الخاصة بها تنخفض في ظل درجات الحرارة المرتفعة لفترة طويلة. يحدث التشوه المستمر والانحناء التدريجي بسبب التعرض طويل الأمد لوزنها وأحمال التجميع، مما يؤدي إلى انخفاض توحيد المجال الحراري . في الوقت نفسه، يؤدي الانزلاق البطيء على المستوى الذري وإعادة الترتيب في المواد المعتمدة على الكربون إلى تشوه أنبوب التدفق، وتغييرات في تباعد السخان، وعدم استقرار المجال الحراري داخل الفرن. كما أن التوزيع غير المتساوي للضغط في المفاصل الهيكلية والفتحات والزوايا يسهل أيضًا تكوين الشقوق.

3. يختلف عمر خدمة مواد الكلوروفلوروكربون بشكل كبير عبر مختلف الشركات المصنعة، ويرجع ذلك في المقام الأول إلى الاختلافات في الكثافة التي تختارها كل منشأة؛ ومع ذلك، ترتبط المسامية المنخفضة بشكل عام بمتانة أكبر. قد لا تقوم بعض الشركات المصنعة بتطبيق الطلاءات المضادة للأكسدة، مما يؤثر أيضًا على عمر الخدمة. بالإضافة إلى ذلك، فإن الاختلافات في هياكل الألياف الأولية (على سبيل المثال، ثنائية الأبعاد مقابل ثلاثية الأبعاد) تساهم في الاختلافات في العمر الافتراضي. تؤثر عمليات التصنيع المختلفة بشكل أكبر على عمر الخدمة.

النصفية ：

من خلال البحث المكثف والتحسين المستمر للعملية، قامت شركة Semicera بتطوير أنظمة ميكانيكية متقدمة. منذ بدايتها، كانت الشركة تعمل في المقام الأول  تكنولوجيا النسيج ثلاثي الأبعاد  لهياكل الألياف، مما يقلل بشكل كبير من مسامية مواد مركبات الكربون الكلورية فلورية.

بالإضافة إلى ذلك، تستخدم Semicera معدات متخصصة لتطبيق الطلاءات المضادة للأكسدة لإطالة عمر خدمة منتجات مركبات الكربون الكلورية فلورية.

عملية

تستخدم شركة Semicra سير عمل إنتاجي متخصص مدعومًا بمعدات مخصصة.

1. لتصنيع الجسم الجاهزة:

ألياف الكربون عالية النقاء (في المقام الأول على أساس PAN  مع شوائب منخفضة من درجة أشباه الموصلات).

هم تتم معالجتها إلى فراغات التشكيل من خلال النسيج ثنائي الأبعاد/ثلاثي الأبعاد، وتثقيب الإبرة، وخياطة التصفيح.

تعمل هذه التشكيلات على إنشاء مصفوفة ألياف مستمرة، وتحديد القوة الأساسية للمادة، ومقاومة الصدمات الحرارية، والخصائص متباينة الخواص.



معدات Semicera ：

تشتمل معدات Semicera على آلات نسج ثلاثية الأبعاد وآلات تثقيب إبرة من ألياف الكربون، مما يتيح إنتاج قوالب مسبقة متكاملة ثلاثية الأبعاد مثل الأسطوانات والأقراص والأشكال المخصصة والألواح السميكة.



2. التكثيف

تقدم عملية تكثيف Semicera طريقتين:  الأمراض القلبية الوعائية  (ترسيب الأبخرة الكيميائية) و  تشريب الطور السائل-كربنة.

① ترسيب البخار الكيميائي CVD (الطريقة السائدة لنمو البلورات المتطورة في عمليات مركبات الكربون الكلورية فلورية):



يتم إدخال الغازات الهيدروكربونية (مثل البروبان والميثان) إلى الفرن ذي درجة الحرارة العالية

يؤدي التشقق الناتج عن درجات الحرارة العالية إلى توليد الكربون الحراري، الذي يترسب طبقة بعد طبقة لملء مسام الألياف

المزايا: درجة نقاء عالية، وبنية موحدة، وملاءمة للبيئات الحرارية لنمو البلورات أحادية البلورية/SiC، ومقاومة التآكل الناتج عن درجات الحرارة العالية.



معدات Semicera:

توظف شركة Semicera أفران ترسيب البخار الكيميائي CVI/CVD  لتكثيف مركبات الكربون الكلوروفلوروكربونية وترسيب طلاء SiC، لتلبية متطلبات النقاء الصارمة للبيئات الحرارية لنمو بلورات أشباه الموصلات.

②  كربنة التشريب بالطور السائل (تشريب الراتنج/الأسفلت):

تشريب السلائف مثل الراتنج والأسفلت ← المعالجة ← الكربنة.  جولات متعددة من التشريب المتكرر والكربنة تحقق التكثيف التدريجي.

المزايا: تكلفة منخفضة؛ يستخدم على نطاق واسع في معدات CFCS الصناعية من Semicera.



معدات Semicera:

كما تقدم Semicera أفران الكربنة التشريب مع أنظمة حرارية متكاملة تجمع بين التشريب والمعالجة والكربنة/التلبيد في وحدة واحدة، وهي مناسبة بشكل أفضل لعمليات تكثيف مركبات الكربون الكلورية فلورية.



توصي شركة Semicera بعمليات تصنيع مختلفة بناءً على متطلبات العملاء المحددة. فيما يلي المواصفات التفصيلية والاختلافات بين هاتين العمليتين:

البعد المقارنة	ترسيب بخار الأمراض القلبية الوعائية (نمو كريستالي متطور)	التشريب السائل – الكربنة (الدرجة الصناعية العامة)
مصفوفة نوع الكربون	الكربون الحراري عالي النقاء	الكربون الراتنجي، الكربون الملعب
المواد الخام المتوسطة	الغازات عالية النقاء مثل الميثان والبروبان	راتنجات صناعية، قار الفحم، محلول تشريب
درجة النقاء	درجة أشباه الموصلات ‎شوائب معدنية منخفضة للغاية	نسبة عالية من الشوائب والرماد، غير قادرة على الوصول إلى درجة نقاء عالية
التوحيد الهيكلي	هيكل موحد متكامل، ضغط داخلي منخفض	اختلاف كبير في الكثافة الداخلية والخارجية. عرضة للتقطيع والإجهاد المتبقي
مقاومة درجات الحرارة العالية	مستقرة عند 2200–2400℃,  مقاومة ممتازة للصدمات الحرارية	عرضة للتحلل والشوائب هطول الأمطار في درجة حرارة عالية، مقاومة درجات الحرارة المنخفضة
نفاذية الهواء / التكثيف	نفاذية هواء منخفضة للغاية وضغط عالي	المسام المتبقية بكثرة، نفاذية الهواء العالية
دورة الإنتاج	دورة طويلة مع ترسيب متعدد الجولات	دورة قصيرة، مناسبة للإنتاج الضخم
تكلفة التصنيع	المعدات المتطورة، والاستهلاك العالي للطاقة والتكلفة الإجمالية	معدات منخفضة التكلفة وفعالة من حيث التكلفة وأداء عالي التكلفة
خدمة الحياة	12–18 أشهر خدمة لمكونات المجال الحراري للنمو البلوري	عمر خدمة قصير سهولة التكسير والأكسدة والتشوه
التطبيقات الرئيسية	المجالات الحرارية لأفران نمو السيليكون أحادي البلورية وSiC، ومكونات أشباه الموصلات ذات درجة الحرارة العالية	الأفران الصناعية والمعادن ومقاومة التآكل والعزل الحراري العام لدرجات الحرارة العالية

3. الكربنة ذات درجة الحرارة العالية + معالجة الجرافيت

بعد عملية التكثيف، تخضع المادة للكربنة والجرافيت بدرجة حرارة عالية قبل الدخول في مرحلة المعالجة الحرارية اللاحقة ذات درجة الحرارة العالية.

الكربنة والجرافيت تشكل الخطوات الحاسمة لتشكيل درجات الحرارة العالية والتنقية العميقة لمركبات الكربون الكلوروفلوروكربونية: تزيل الكربنة العناصر غير الكربونية من السلائف العضوية، وتحولها إلى مصفوفة كربون؛ يؤدي الجرافيت، الذي يتم تحقيقه من خلال المعالجة بدرجة حرارة عالية للغاية تتجاوز 2200 درجة مئوية، إلى إعادة ترتيب شبكة الكربون في هيكل الجرافيت مع إزالة الشوائب المعدنية. تمنح هذه العملية المادة درجة نقاء عالية، وموصلية حرارية ممتازة، ومقاومة لدرجات الحرارة العالية، ومقاومة للصدمات الحرارية، مما يلبي المتطلبات الصارمة للبيئات الحرارية لأشباه الموصلات والبيئات الحرارية لنمو البلورات الكهروضوئية.



معدات Semicera:

عروض سميسيرا أفران الكربنة في الجو الخامل/أفران الجرافيت ذات درجة الحرارة العالية . تتميز المعدات بالتحكم الآلي بالكامل، مع خيارات للفراغ، أو الجو الخامل، أو ظروف الضغط العالي.

4. التصنيع والتشطيب

لتقديم خدمات ومنتجات فائقة الجودة للعملاء، تقوم Semicera بدمج عملية التشطيب بعد المراحل الثلاث المذكورة أعلاه. من خلال التصنيع باستخدام الحاسب الآلي ومعالجة الأسطح، توفر الشركة حلولًا مخصصة مصممة خصيصًا وفقًا لمتطلبات العميل، مما يتيح إنتاج منتجات متنوعة.



معدات Semicera:

تم تجهيز نظام Semicera بـ  مركز التصنيع باستخدام الحاسب الآلي ذو خمسة محاور.  إنه يتيح التثبيت لمرة واحدة لمواد CFC عالية النقاء بعد الكربنة/الجرافة لإجراء تصنيع دقيق الأسطح المنحنية المعقدة، والثقوب والأخاديد عالية الدقة، والخطوط غير المنتظمة، ضمان دقة الأبعاد، والانتهاء من السطح، وقابلية تبادل المجالات الحرارية.



5. المعالجة اللاحقة

لتلبية متطلبات الطلاء لبعض العملاء، توفر Semicera أيضًا معدات متخصصة مصممة لتطبيقات الطلاء، مما يوفر مقاومة الأكسدة والصلابة المحسنة.



معدات Semicera:

مميزات نظام Semicera كربيد كربيد– أفران الأمراض القلبية الوعائية  مع درجة حرارة قصوى 1500 درجة مئوية ، تحقيق نقاء الطلاء ≥99.9995% ، ومتوافق مع البيئات الحرارية من فئة أشباه الموصلات. يعزز مقاومة درجات الحرارة العالية والأكسدة والتلوث.

اختر سيميسيرا

تلتزم شركة Semicera بشكل صارم بعملية إنتاج شاملة، وذلك باستخدام المعدات الأساسية المتقدمة من كل من المصادر المستوردة والمحلية المتميزة لتحقيق تصنيع يتم التحكم فيه ذاتيًا بالكامل لمركبات الكربون الكلوروفلوروكربونية عبر جميع المراحل. بدءًا من التصنيع المسبق وتكثيف طور البخار وحتى المعالجة الحرارية ذات درجة الحرارة العالية، والتصنيع الدقيق، ومعالجة طلاء SiC عالي النقاء، يتم توحيد كل خطوة بشكل صارم ومراقبة الجودة لتلبية المتطلبات المخصصة بدقة لأشباه الموصلات ونمو البلورات والتطبيقات الأخرى. من خلال إدارة الجودة الصارمة الشاملة والخدمات الشاملة والدقيقة، تقدم Semicera خدماتها حلول مواد كربونية متميزة عالية الثبات وعالية النقاء  لعملائها.

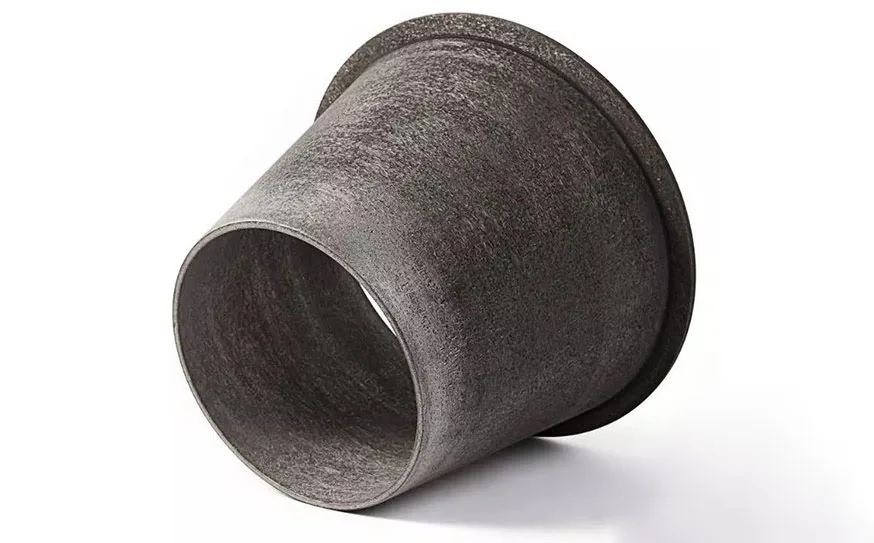

من خلال هذه السلسلة من عمليات التصنيع، تقدم Semicera مجموعة واسعة من مكونات مواد CFC، بما في ذلك i أسطوانات العزل، وهياكل دعم اللباد العازل، ودعامات الغطاء العلوي/القاعدة، ومكونات الدرع الحراري، وقواعد دعم البوتقة وعناصر الدعم والحامل الأخرىبالإضافة إلى أسطوانات توجيه التدفق ومكونات التحكم في المجال الحراري الأخرى.

بالإضافة إلى ذلك، تقوم Semicera بتخصيص المنتجات لتلبية متطلبات العملاء المحددة وتوفير خدمة ممتازة لما بعد البيع.

ثق بـ Semicera – اختر Semicera، واستقرار المجال الحراري يضمن النجاح في جميع أنحاء العالم!
