الابتكار في مكونات المجال الحراري الصناعي عالي الحرارة - حلقة دعم مركبات الكربون الكلورية فلورية

بواسطة لوسي (المبيعات) @ شركة سيميرا لتكنولوجيا أشباه الموصلات المحدودة.

---

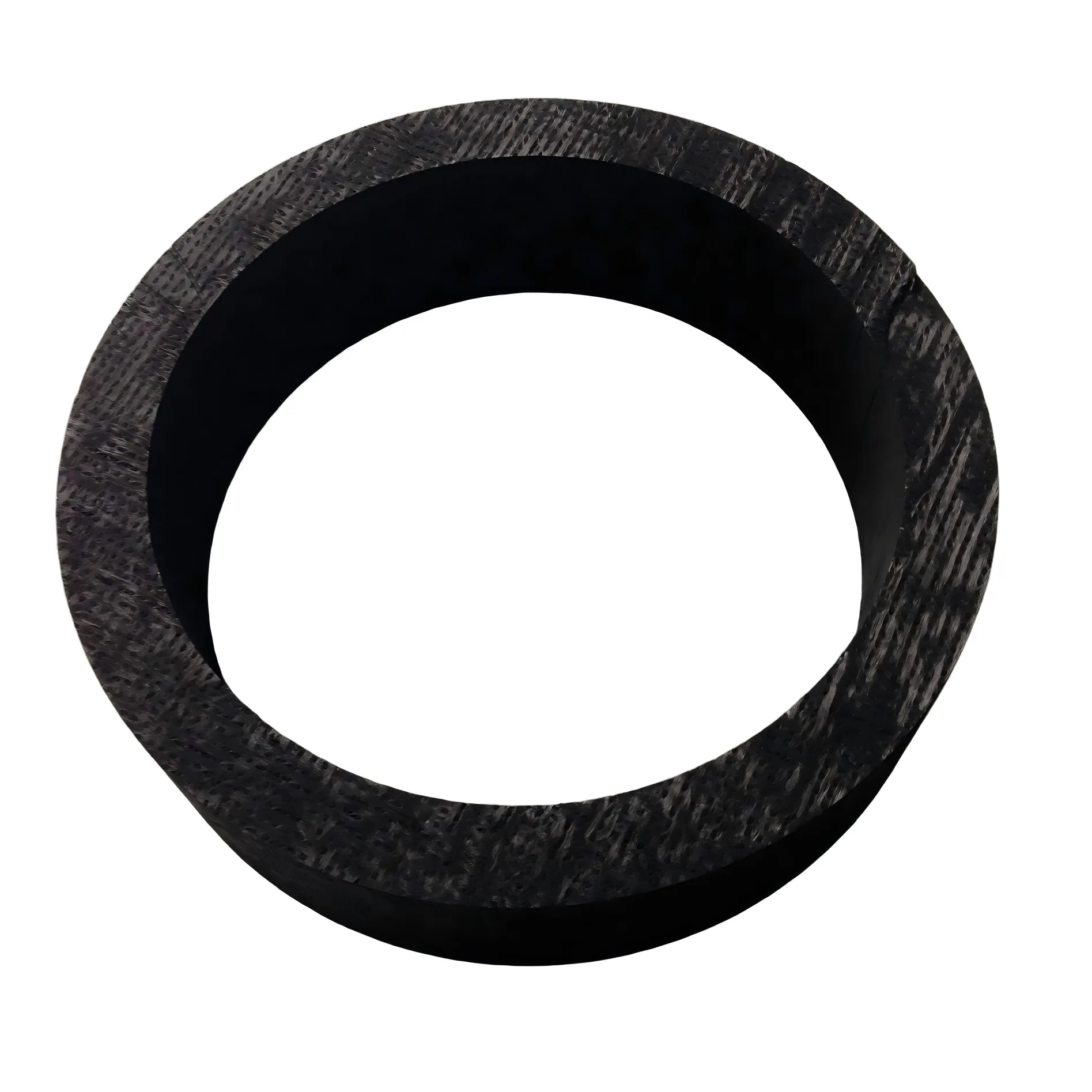

حلقة دعم CFC (الكربون المقوى بألياف الكربون).  عبارة عن مكون دائري عالي الأداء مصنوع من مركب الكربون المقوى بألياف الكربون (مركب C/C). إنه يدمج ألياف الكربون عالية القوة مع مصفوفة كربون، ويتميز بكثافة منخفضة، وقوة محددة عالية، ومعامل تمدد حراري منخفض، وموصلية حرارية ممتازة، ومقاومة متميزة لدرجات الحرارة العالية.

---

مقدمة إلى حلقة دعم مركبات الكربون الكلورية فلورية

ال حلقة دعم مركبات الكربون الكلورية فلورية ، والمعروفة أيضًا باسم حلقة الدعم المركبة القائمة على الكربون والمعززة بألياف الكربون، هي مكون هيكلي عالي الأداء تم تصنيعه باستخدام ألياف الكربون كتعزيز والكربون كمصفوفة من خلال عمليات الكربنة والجرافيت.

يتم استخدامه عادةً في البيئات الصناعية التي تتميز بدرجات حرارة عالية، أو تآكل شديد، أو أحمال شديدة، مثل أفران نمو السيليكون أحادي البلورة وأفران التفريغ ذات درجة الحرارة العالية في الصناعات الكهروضوئية وأشباه الموصلات.

نظرًا لمقاومتها للتليين والتشوه في درجات الحرارة المرتفعة، فإن حلقة دعم CFC تعمل على إطالة عمر خدمة مكونات الفرن ذات درجة الحرارة العالية بشكل كبير وتقليل استهلاك الطاقة التشغيلية، وبالتالي استبدال حلقات دعم الجرافيت تدريجيًا.

لماذا تختار حلقات دعم CFC بدلاً من حلقات دعم الجرافيت؟

نقاط الألم للحلقات المدعومة بالجرافيت

معرض حلقات دعم الجرافيت التقليدية العديد من القيود الكامنة في ظل الظروف الحرارية العالية الحرارة : تحت التعرض لفترات طويلة لدرجات الحرارة بين 1200-1650 درجة مئوية ، يخضع الجرافيت لزحف كبير وتدهور في الأداء، مما يؤدي إلى مشكلات عدم استقرار الأبعاد مثل الاعوجاج والترهل والتشوه أثناء الاستخدام الممتد، وبالتالي الفشل في الحفاظ على المحورية والتسطيح باستمرار. بالإضافة إلى ذلك، فإن مقاومتها المعتدلة للصدمات الحرارية تجعلها عرضة للتشققات الدقيقة، أو تقطيع الحواف، أو حتى الكسر في ظل التقلبات المتكررة في درجات الحرارة، مما يقلل بشكل كبير من عمر الخدمة ويزيد من خطر التوقف غير المخطط له.

يظهر الجرافيت نسبيًا قوة ضغط منخفضة (حوالي 90 ميجا باسكال) ومعامل مرن (20-25 جيجا باسكال).  في ظل الضغط الحراري والأحمال الميكانيكية لفترات طويلة، تصبح سلامتها الهيكلية معرضة للخطر، مما يجعلها عرضة لمشاكل مثل الكسر، وتساقط المسحوق، والتصفيح. تؤدي هذه العيوب إلى تلوث حجرة الفرن وتؤثر سلبًا على إنتاجية الرقائق أو الرقائق الفوقي.

علاوة على ذلك، تتمتع الحلقات المدعومة بالجرافيت بعمر خدمة قصير وتتطلب استبدالًا متكررًا، الأمر الذي لا يزيد من تكاليف شراء قطع الغيار فحسب، بل يزيد أيضًا بشكل كبير من نفقات العمالة واستهلاك الوقت بسبب عمليات الإغلاق المتكررة والتفكيك والمعايرة والصيانة، مما يؤدي إلى ارتفاع تكاليف التشغيل والصيانة الإجمالية بشكل مستمر.

على الرغم من أن تكلفة شراء الجرافيت منخفضة، إلا أن عدم استقراره وموثوقيته على المدى الطويل يزيد في النهاية من إجمالي تكلفة دورة الحياة، ويفشل في تلبية المتطلبات الصارمة لأفران النمو البلوري من الجيل التالي والمعدات الفوقي للحصول على دقة عالية وعمر خدمة طويل واحتياجات صيانة منخفضة.

لتلبية المتطلبات الصارمة لأفران نمو الكريستال من الجيل التالي والمعدات الفوقي، تم تقديم حلقة دعم مادة CFC!

مقارنة بين الحلقة الداعمة لمركبات الكربون الكلورية فلورية والحلقة الداعمة للجرافيت

لتسهيل إجراء مقارنة أكثر بديهية لبيانات الأداء بين حلقات دعم مركبات الكربون الكلورية فلورية وحلقات دعم الجرافيت، يتم توفير جدول أدناه:

غرض	حلقة دعم مركبات الكربون الكلورية فلورية	حلقة دعم الجرافيت
الهيكل المادي	الكربون المقوى بألياف الكربون (مركب)	الجرافيت متعدد البلورات (متجانسة)
أقصى درجة حرارة التشغيل	≥ 2000 درجة مئوية	~1800-2200 درجة مئوية
مقاومة الزحف	منخفض جدًا (ثبات الأبعاد العالي)	زحف ملحوظ (خطر التشوه)
مقاومة الصدمات الحرارية	· قوي جدًا (هيكل مقوى بالألياف)	معتدل
قوة ضاغطة	220-380 ميجا باسكال	~90 ميجا باسكال
معامل مرن	~95 جيجا	~20-25 جيجا باسكال
كثافة	1.45–1.6 جم/سم³ (أخف)	~1.8 جرام/سم3
الاستقرار الهيكلي	يحافظ على الهندسة على مدى دورات طويلة	يتشوه مع مرور الوقت تحت درجة حرارة عالية
خدمة الحياة	2-5× أطول من الجرافيت	عمر أقصر
تردد الاستبدال	قليل	عالي
التكلفة الأولية	عالي	قليل

أداء

نظرًا لأن مادة حلقة الدعم CFC مطابقة لتلك الموجودة في مادة CFC، فإن أدائها يعكس أداء مادة CFC:

كثافة منخفضة: تتراوح الكثافة من 1.45 إلى 1.6 جم/سم مكعب، أي أقل بنسبة 10% إلى 20% من كثافة الجرافيت؛

درجة نقاء عالية من الكربون: نقاء الكربون ≥99.5%، مع تقليل الشوائب إلى <50 جزء في المليون بعد التنقية بدرجة حرارة عالية؛

مسامية يمكن السيطرة عليها: يمكن تعديل المسامية لتلبية متطلبات العزل الحراري والتهوية، والتي تتراوح عادة من 5% إلى 15%؛

انخفاض امتصاص الماء: امتصاص الماء <0.5%، منخفض للغاية بعد التكثيف.

حلقة دعم مركبات الكربون الكلورية فلورية من Semicera

Semicera تتبنى أ هيكل شبه ثلاثي الأبعاد  مع ارتفاع استثنائي محتوى ألياف الكربون يتجاوز الثبات بنسبة 70% . تستخدم عملية التصنيع تقنيات الضغط الساخن وتكثيف التشريب بالراتنج، مما يتميز بسير عمل إنتاج مبسط ويمكن التحكم فيه بكفاءة عالية تقلل بشكل كبير من دورة الإنتاج الإجمالية.

بالإضافة إلى ذلك، تتميز حلقات دعم مركبات الكربون الكلورية فلورية من Semicera بـ كثافة تصل إلى 1.35 جم/سم3 ، مع قوة الشد ≥150 ميجا باسكال  و قوة الانثناء ≥120 ميجا باسكال —تقديم ميزة كبيرة على المنتجات من الشركات المصنعة الأخرى.



بالمقارنة مع مواد مركبات الكربون الكلورية فلورية التي يتم إنتاجها عن طريق ترسيب طور البخار النقي، فإن هذه المادة تظهر خصائص ميكانيكية فائقة في ظل ظروف كثافة ونقاء الكربون متماثلة. لهذا السبب، تستخدم Semicera مزيجًا من عمليات الضغط الساخن وتكثيف تشريب الراتنج، مما يوفر أداء ميكانيكيًا استثنائيًا مع تحقيق التوازن بين الكفاءة العالية وفعالية التكلفة. هذا النهج يجعل المادة مناسبة بشكل خاص للتطبيقات الصعبة مثل البيئات الحرارية لأشباه الموصلات وهياكل الدعم في الأفران ذات درجة الحرارة العالية.

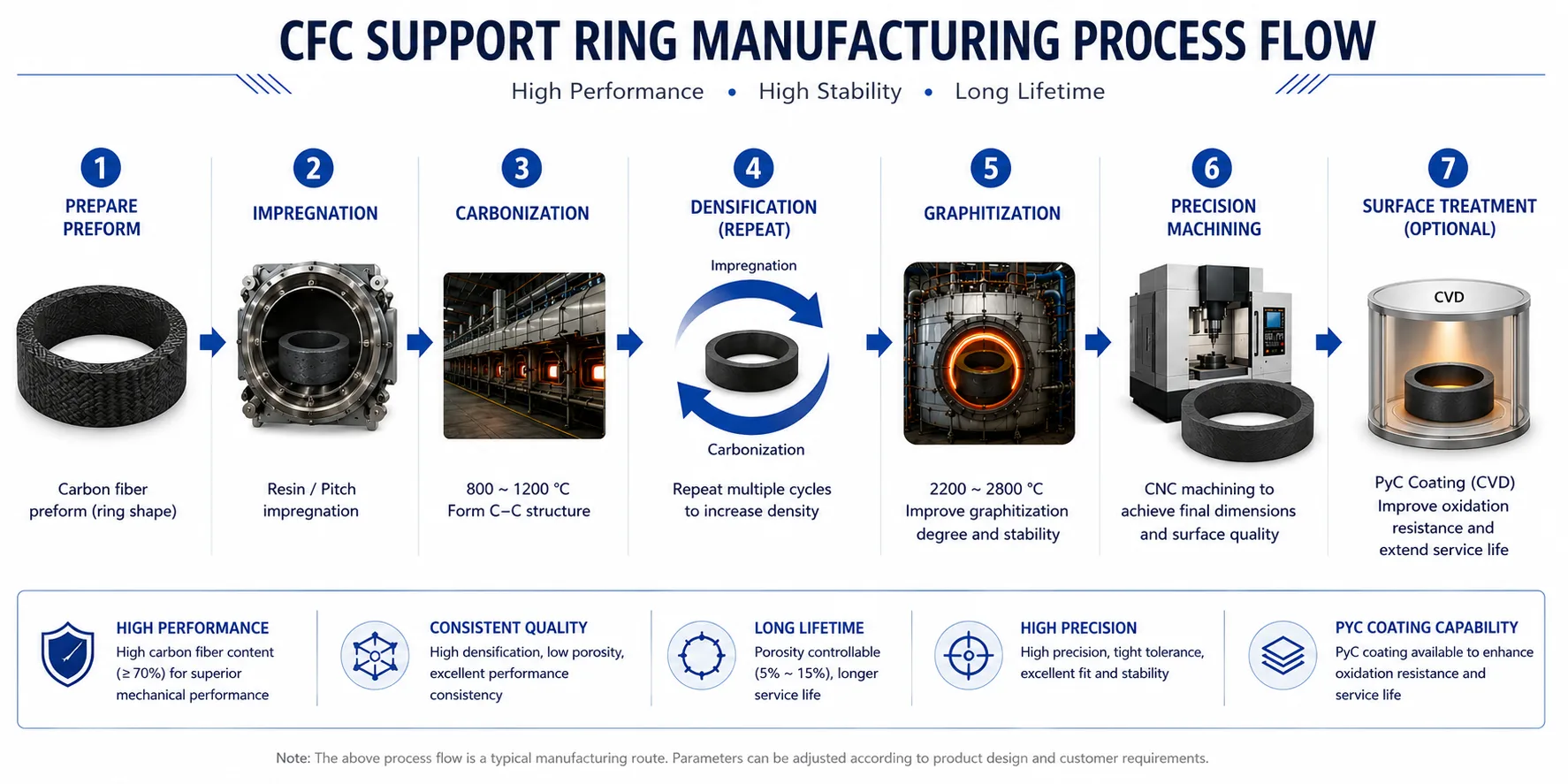

تكنولوجيا

وبما أن مادة حلقة الدعم CFC هي نفس مادة مادة CFC نفسها، فإن عملية التصنيع مطابقة إلى حد كبير لتلك المستخدمة لإنتاج مادة CFC.

1. إعداد المباني الجاهزة من ألياف الكربون

استخدام ألياف الكربون  (ألياف قصيرة أو حصائر ألياف أو أقمشة) كمواد خام، تقوم شركة Semicera بمعالجة المواد من خلال طبقات، إبرة ثلاثية الأبعاد، وصب لتشكيل التشكيل الحلقي. تعمل هذه العملية في نفس الوقت على تعزيز قوة السطح البيني، مما يؤدي إلى تحسين مقاومة الشقوق وتوجيه القوة، مما يؤدي في النهاية إلى إنتاج ألياف الكربون المسامية.

2. الغمر (التكثيف الأول)

بعد تشكيل الحلقة المشكلة مسبقًا، تستخدم Semicera عملية التشريب الفراغي، حيث يتم ضغط الراتينج أو الأسفلت لاختراق الأجزاء الداخلية من الألياف، مما ينتج عنه جسم أخضر مركب يحتوي على مصفوفة عضوية.

3. الكربنة

بعد التشريب، تقوم سيميسيرا بإخضاع المادة العضوية (الراتنج/الأسفلت) للكربنة لتحويلها إلى كربون وتشكيل إطار هيكلي كربون-كربون.

عند التسخين عند 800 درجة مئوية – 1200 درجة مئوية ، يخضع الراتينج/الأسفلت للانحلال الحراري، مما يؤدي إلى إطلاق غازات (على سبيل المثال، H₂، CH₄) مع ترك الكربون الصلب. بعد الكربنة، تشكل ألياف الكربون الناتجة مع مصفوفة الكربون هيكل مركبات الكربون الكلورية فلورية؛ ومع ذلك، فإن دورة واحدة من التشريب والكربنة تنتج بنية مسامية من مركبات الكربون الكلورية فلورية.

لإطالة عمر الخدمة، تقوم Semicera بإجراء عمليات تكثيف متعددة لملء المسام بشكل مستمر، مما يعزز الكثافة والقوة.

المسامية المنخفضة تتوافق مع قوة أكبر وعمر خدمة أطول.

يختلف عدد دورات العلاج عبر المرافق، مما يؤدي إلى اختلافات كبيرة في مدة الخدمة. تقوم Semicera بتخصيص العملية وفقًا لمتطلبات العملاء.

4. الرسوم البيانية

بعد الانتهاء من عدة جولات من عمليات التكثيف، نفذت شركة Semicera إجراء رسم بياني لتحسين أداء حلقة دعم مركبات الكربون الكلورية فلورية. في درجات حرارة عالية تتراوح من 2200 درجة مئوية إلى 2800 درجة مئوية،  تعمل هذه العملية على تحويل الكربون المضطرب إلى بنية جرافيتية، وبالتالي تحسين التوصيل الحراري، والخواص الميكانيكية، واستقرار درجات الحرارة العالية.

5. الآلات الميكانيكية الدقيقة (تشكيل حلقة الدعم)

عند الانتهاء من حلقة دعم مركبات الكربون الكلورية فلورية عالية الأداء، يقوم مركز التصنيع باستخدام الحاسب الآلي التابع لشركة Semiera بإجراء تشطيب دقيق للمكون، بما في ذلك تصنيع القطر الداخلي والخارجي، والتحكم في التسطيح، وتحسين هيكل الفتحة، مما ينتج في النهاية حلقة دعم مركبات الكربون الكلورية فلورية دقيقة وخالية من العيوب.

6. المعالجة السطحية (اختيارية ولكنها حاسمة)

يطلب بعض العملاء أن تتمتع حلقة دعم CFC بعمر خدمة أطول وتمتلك خصائص معينة مضادة للأكسدة ومقاومة للتآكل. لذلك، تقدم Semicera أيضًا خدمات الطلاء في المقام الأول  الطلاءات الكربونية الحرارية .

لماذا تختار طلاء الكربون الحراري؟

نظرًا لخبرتنا في حوادث ما بعد البيع التي تنطوي على تآكل بوتقات الكربون، نوصي باستخدام طلاء الكربون الحراري .

عند درجات الحرارة المرتفعة، تتفاعل بوتقة الكوارتز مع السيليكون المنصهر لإنتاج غاز SiO₂:

Si0 2 + سي→ 2Si0(ز)

تنتشر غازات SiO₂ هذه إلى الخارج وتتفاعل عند مواجهة مركبات الكربون الكلورية فلورية (الكربون):

SiO + C → SiC + CO يولد التفاعل SiC على سطح مركبات الكربون الكلورية فلورية وداخله، مصحوبًا تقريبًا توسيع الحجم بمقدار 2.2 ضعفًا، مما يؤدي إلى تشقق المصفوفة والتآكل والتشظي.

يشكل طلاء الكربون الحراري طبقة كربون كثيفة وخالية من المسام على السطح الجرافيتي لمركبات الكربون الكلورية فلورية من خلال ترسيب البخار الكيميائي، مما يؤدي إلى إغلاق جميع المسام والشقوق الصغيرة في الركيزة تمامًا. يمنع هذا بخار SiO₂ وSi المتولد من التفاعل بين بوتقة الكوارتز والسيليكون المنصهر من اختراق المادة، وبالتالي منع مسار تفاعل SiO + C → SiC عند مصدره.

بالإضافة إلى ذلك، ر إن معامل التمدد الحراري (CTE) لطلاء الكربون الحراري يتطابق تقريبًا مع معامل التمدد الحراري للمادة القائمة على الكربون . أثناء ركوب الدراجات في درجات الحرارة العالية، لا يتعرض الطلاء والركيزة لأي إجهاد داخلي بسبب التمدد الحراري والانكماش، ولا يظهر أي تشقق أو تقشير.

علاوة على ذلك، يمكن للطلاء أن يتحمل التعرض لفترات طويلة لدرجات الحرارة بين 1400-1600 درجة مئوية ودورات الصدمة الحرارية المتكررة، مما يدل على عمر خدمة أطول بكثير مقارنة بالطلاءات الأخرى.

لذلك، توصي Semicera باختيار طلاء الكربون الحراري لإطالة عمر الخدمة بشكل أكبر! إذا كنت ترغب في تطبيق طلاء الكربون الحراري على منتجاتك الحالية، فلا تتردد في الاتصال بنا. علاوة على ذلك، توصي Semicera باختيار كثافة 1.3/1.4 جم/سم3 . عند هذه الكثافة، تؤدي عملية تكثيف السطح بشكل جيد، مما يمنع دخول الغاز بشكل فعال.

استخدام حلقة دعم مركبات الكربون الكلورية فلورية

تعد حلقة الدعم CFC (مركب الكربون المقوى بألياف الكربون) مكونًا هيكليًا مهمًا لأنظمة أشباه الموصلات والخلايا الكهروضوئية والأفران الحرارية ذات درجة الحرارة العالية.

بخصائصه الاستثنائية—بما في ذلك مقاومة درجات الحرارة العالية، والقوة العالية، والزحف المنخفض، ومقاومة الصدمات الحرارية —يتم استخدامه بشكل أساسي في التطبيقات التالية:

-أشباه الموصلات SiC واحدة

-أفران نمو البلورات (أفران نضوج السيليكون/أفران كربيد السيليكون، معدات MOCVD/CVD)؛

-أفران النمو Czochralski ذات الخلايا الكهروضوئية أحادية البلورة والسيليكون متعدد البلورات؛

-وأفران المعالجة الحرارية الفراغية/التلبيد/النحاس.

اختر سيميسيرا!

هل ما زلت تشعر بالقلق من التشوه الناتج عن درجات الحرارة العالية، والتشقق، وتساقط المسحوق، والاستبدال المتكرر لحلقات دعم الجرافيت؟ اختر Semicera – سيكون الحل المناسب لك.

تتميز حلقة دعم مركبات الكربون الكلورية فلورية من Semicera بهيكل شبه ثلاثي الأبعاد من ألياف الكربون العالية ويتم تصنيعها باستخدام تقنية التكثيف المشربة بالراتنج، مما يوفر قوة ضغط استثنائية وعمر خدمة أطول بكثير من حلقات دعم الجرافيت. فهو لا يضمن التوزيع المستقر لدرجة الحرارة في المعدات الخاصة بك فحسب، بل يقلل أيضًا بشكل كبير من تكلفة شراء قطع الغيار وتكاليف الصيانة أثناء التوقف، مما يجعله الخيار الأمثل لترقية مكونات المجال الحراري.

من خلال الاستفادة من سلسلة التوريد الناضجة، والمعدات الشاملة وعمليات التصنيع، وسنوات من الخبرة في التعاون الصناعي، فإننا نقدم خدمات شاملة تتراوح من التصميم المخصص والتصنيع الدقيق إلى طلاء الأسطح لتلبية متطلباتك المتنوعة. وفي الوقت نفسه، تعمل Semicera باستمرار على تحسين عمليات التصنيع الخاصة بها، مما يضمن جودة المنتج المستقرة وكفاءة التسليم الموثوقة لدعم احتياجات الإنتاج الخاصة بك.

بالإضافة إلى حلقات دعم مركبات الكربون الكلورية فلورية، تنتج شركة Semicera أيضًا مكونات أخرى للمجال الحراري - بما في ذلك حلقات الدعم بمواصفات مختلفة، البوتقات، وحاملات البوتقات، وأدلة التدفق، وأنابيب العزل، والسخانات —لتلبية متطلبات العملاء المختلفة.
