تعتبر شركة Semicera Energy Technology Co., Ltd. موردًا رائدًا متخصصًا في إنتاج الرقائق والمواد الاستهلاكية المتقدمة لأشباه الموصلات. نحن ملتزمون بتوفير منتجات عالية الجودة وموثوقة ومبتكرة لتصنيع أشباه الموصلات وصناعة الخلايا الكهروضوئية والمجالات الأخرى ذات الصلة. يتضمن خط منتجاتنا منتجات الجرافيت المطلية بـ SiC/TaC ومنتجات السيراميك، والتي تشمل مواد مختلفة مثل كربيد السيليكون ونيتريد السيليكون وأكسيد الألومنيوم وما إلى ذلك. كربيد السيليكون. الحد الأقصى لطول طلاء SiC الذي يمكننا القيام به هو 2640 مم.

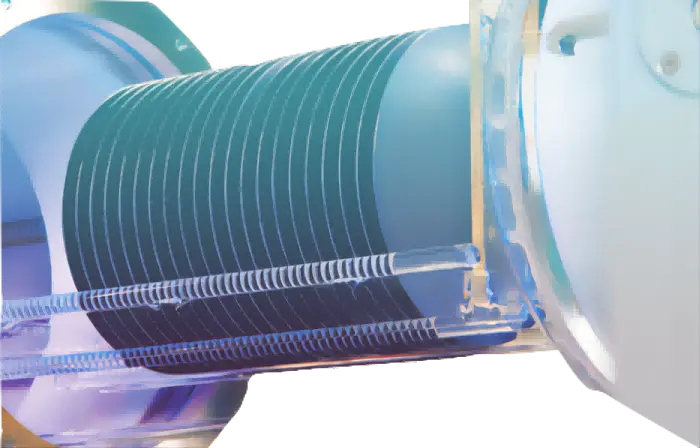

طبقة الأكسيد الحراري لرقاقة السيليكون هي طبقة أكسيد أو طبقة سيليكا تتشكل على السطح العاري لرقاقة السيليكون تحت ظروف درجة حرارة عالية مع عامل مؤكسد. عادة ما تتم زراعة طبقة الأكسيد الحراري لرقاقة السيليكون في فرن أنبوبي أفقي، ويتراوح نطاق درجة حرارة النمو عمومًا بين 900 درجة مئوية إلى 1200 درجة مئوية، وهناك طريقتان للنمو هما "الأكسدة الرطبة" و"الأكسدة الجافة". طبقة الأكسيد الحراري هي طبقة أكسيد "منموة" تتمتع بتجانس أعلى وقوة عازلة أعلى من طبقة الأكسيد المترسبة CVD. طبقة الأكسيد الحراري هي طبقة عازلة ممتازة كعازل. في العديد من الأجهزة القائمة على السيليكون، تلعب طبقة الأكسيد الحراري دورًا مهمًا كطبقة حجب المنشطات وعازل السطح.
نصائح: نوع الأكسدة
1. الأكسدة الجافة
يتفاعل السيليكون مع الأكسجين، وتتحرك طبقة الأكسيد نحو الطبقة القاعدية. يجب إجراء الأكسدة الجافة عند درجة حرارة تتراوح من 850 إلى 1200 درجة مئوية، ويكون معدل النمو منخفضًا، ويمكن استخدامه لنمو بوابة العزل MOS. عندما تكون هناك حاجة إلى طبقة أكسيد السيليكون عالية الجودة ورقيقة للغاية، يفضل الأكسدة الجافة على الأكسدة الرطبة.
قدرة الأكسدة الجافة: 15nm~300nm(150A ~ 3000A)
2. الأكسدة الرطبة
تستخدم هذه الطريقة خليطًا من الهيدروجين والأكسجين عالي النقاء للاحتراق عند درجة حرارة تصل إلى 1000 درجة مئوية، وبالتالي إنتاج بخار الماء لتكوين طبقة الأكسيد. على الرغم من أن الأكسدة الرطبة لا يمكن أن تنتج طبقة أكسدة عالية الجودة مثل الأكسدة الجافة، إلا أنها كافية لاستخدامها كمنطقة عزل، مقارنة بالأكسدة الجافة لها ميزة واضحة وهي أن لديها معدل نمو أعلى.
قدرة الأكسدة الرطبة: 50 نانومتر ~ 15 ميكرومتر (500 أمبير ~ 15 ميكرومتر)
3. الطريقة الجافة – الطريقة الرطبة – الطريقة الجافة
في هذه الطريقة، يتم إطلاق الأكسجين الجاف النقي إلى فرن الأكسدة في المرحلة الأولية، ويضاف الهيدروجين في منتصف عملية الأكسدة، ويتم تخزين الهيدروجين في النهاية لمواصلة الأكسدة مع الأكسجين الجاف النقي لتشكيل بنية أكسدة أكثر كثافة من عملية الأكسدة الرطبة الشائعة على شكل بخار الماء.
4. أكسدة تيوس
|
تقنية الأكسدة |
الأكسدة الرطبة أو الأكسدة الجافة |
|
القطر |
2″ / 3″ / 4″ / 6″ / 8″ / 12″ |
|
سمك الأكسيد |
100 Å ~ 15 ميكرومتر |
|
تسامح |
+/- 5% |
|
سطح |
الأكسدة أحادية الجانب (SSO) / الأكسدة مزدوجة الجوانب (DSO) |
|
فرن |
فرن الأنبوب الأفقي |
|
الغاز |
غاز الهيدروجين والأكسجين |
|
درجة حرارة |
900℃ ~ 1200 ℃ |
|
معامل الانكسار |
1.456 |
