لماذا توجد ثقوب صغيرة في أنبوب التحويل الخارجي لمركبات الكربون الكلورية فلورية؟
بواسطة لوسي (المبيعات) @ شركة سيميرا لتكنولوجيا أشباه الموصلات المحدودة.
يتميز أنبوب الحارف الخارجي CFC بحافة دائرية مكونة من حواف الحافة وفتحات الهواء الحلقية. لم يتم تصميم فتحات الهواء هذه بشكل تعسفي ولكنها مصممة خصيصًا لهيكل المجال الحراري والتحكم في تدفق الهواء ومتطلبات تثبيت التثبيت.
1. تأثير توجيه تدفق الهواء
داخل فرن النمو البلوري، تتدفق الغازات ذات درجة الحرارة العالية بشكل مستمر. إذا كانت أسطوانة توجيه التدفق مغلقة تمامًا، فلن تتمكن الغازات الساخنة من التبادل بشكل موحد، وقد يحدث ركود موضعي لتدفق الهواء، مما يؤدي إلى تكوين دوامة وارتفاع درجة الحرارة الموضعي. لذلك، يجب إنشاء قنوات التدفق من خلال فتحات التوجيه للحفاظ على توازن الضغط داخل الفرن وضمان مسار ثابت لنقل الحرارة.
يعزز Semicera تجانس مجال درجة حرارة الفرن ويقلل من تقلبات درجات الحرارة المحلية من خلال التحكم في مساحة المقطع العرضي لقنوات تدفق الهواء، وبالتالي تنظيم سرعة واتجاه تدفق الغاز. وهذا يحسن استقرار نمو البلورات. تدرك شركة Semicera أنه أثناء نمو البلورات، تؤثر التدرجات الحرارية واستقرار تدفق الهواء بشكل مباشر على تكوين العيوب وكثافة الأنابيب الدقيقة ومعدل النمو؛ وبالتالي، تصميم المسام أمر بالغ الأهمية. تقوم شركة Semicera بتخصيص تكوينات المسام المتميزة بناءً على متطلبات العملاء وظروف التشغيل لتلبية الاحتياجات المحددة.
2. الإجهاد الحراري
كما هو معروف، تتميز مواد CFC بمعامل منخفض للتمدد الحراري، ومقاومة ممتازة للصدمات الحرارية، واستقرار جيد لدرجة الحرارة العالية. ومع ذلك، عند درجات حرارة أعلى من 2000 درجة مئوية، لا تزال هناك ضغوط متدرجة في درجة الحرارة وتركيزات الإجهاد الهيكلي. علاوة على ذلك، تتميز أسطوانة توجيه التدفق بهيكل كبير الحجم ذو جدران رقيقة يجب أن يتحمل عمليات ركوب الدراجات ذات درجات الحرارة العالية لفترات طويلة. إذا كانت خالية تمامًا من المسام، فسوف تتركز الضغوط الحرارية، مما يؤدي إلى تشقق الحواف وتشوهها في نهاية المطاف مع الاستخدام الممتد.
لذلك، من خلال تصميم فتحات الإصدار، تستطيع Semicera ذلك يقطع مسار نقل الإجهاد ويوزع الضغوط الحرارية المحلية ، وبالتالي إطالة عمر الخدمة الهيكلية. يتضمن تصميم Semicera تحليل الإجهاد الحراري للعناصر المحدودة (FEA)، ومحاكاة المجال الحراري، وبيانات دورة حياة الفرن الفعلية لتحديد حجم الفتحة وتحديد موضعها.
3. تنظيم مجال درجة الحرارة
يعمل أنبوب الحارف الخارجي نفسه أيضًا كمكون لتنظيم الإشعاع الحراري، في حين أن مركبات الكربون الكلورية فلورية هي مادة إشعاعية ذات درجة حرارة عالية. تؤثر نسبة الفتحة في المناطق المختلفة على كفاءة تبادل الإشعاع الحراري. بمعنى آخر، يؤدي العدد الأكبر من الفتحات إلى تبديد الحرارة المحلية بشكل أسرع وانخفاض نسبي في درجة الحرارة، في حين توفر الفتحات الأقل عزلًا حراريًا أفضل وتوزيعًا أكثر تركيزًا للحرارة.
Semicera يضبط عدد المسام وتوزيعها وتماثلها ونسبة الفتحة بناءً على حجم البلورة وطريقة النمو وتكوين التسخين لتحقيق الأداء الأمثل للمجال الحراري.
4. تحديد المواقع التثبيت والتثبيت الهيكلي
تعمل بعض الثقوب أيضًا على التثبيت والتثبيت وتحديد المواقع المحورية وتجميع المجال الحراري. نظرًا للطبقات العديدة لمكونات المجال الحراري داخل فرن النمو البلوري، ومتطلبات الدقة المحورية الصارمة، وتعقيد تعويض التمدد الحراري، يجب تحقيق التجميع الدقيق من خلال مواضع الفتحات هذه.
لماذا تعتبر مركبات الكربون الكلورية فلورية أكثر ملاءمة لهذا الهيكل؟
بالمقارنة مع الجرافيت التقليدي، فإن مركبات الكربون الكلورية فلورية تتميز بقوة ميكانيكية أعلى، وتمدد حراري أقل، ومقاومة فائقة للصدمات الحرارية، وعمر خدمة أطول. ونتيجة لذلك، حتى بعد معالجة التثقيب في الوقت المناسب، فإنه يحافظ على الاستقرار الهيكلي العالي.
مركبات الكربون الكلورية فلورية الخاصة بشركة Semicera أنبوب التحويل الخارجي
تتبنى Semicera عملية تكثيف مشتركة ترسيب البخار الكيميائي (CVD) والتشريب في الطور السائل ، حل فعال لمشكلة الكثافة غير المتساوية الشائعة في عمليات الأمراض القلبية الوعائية النقية. في الوقت نفسه، يتم استخدام تشريب الراتينج عالي النقاء والأداء العالي لتحقيق كفاءة تكثيف أعلى، ودورات إنتاج أقصر، وعمر خدمة أطول للمنتج.

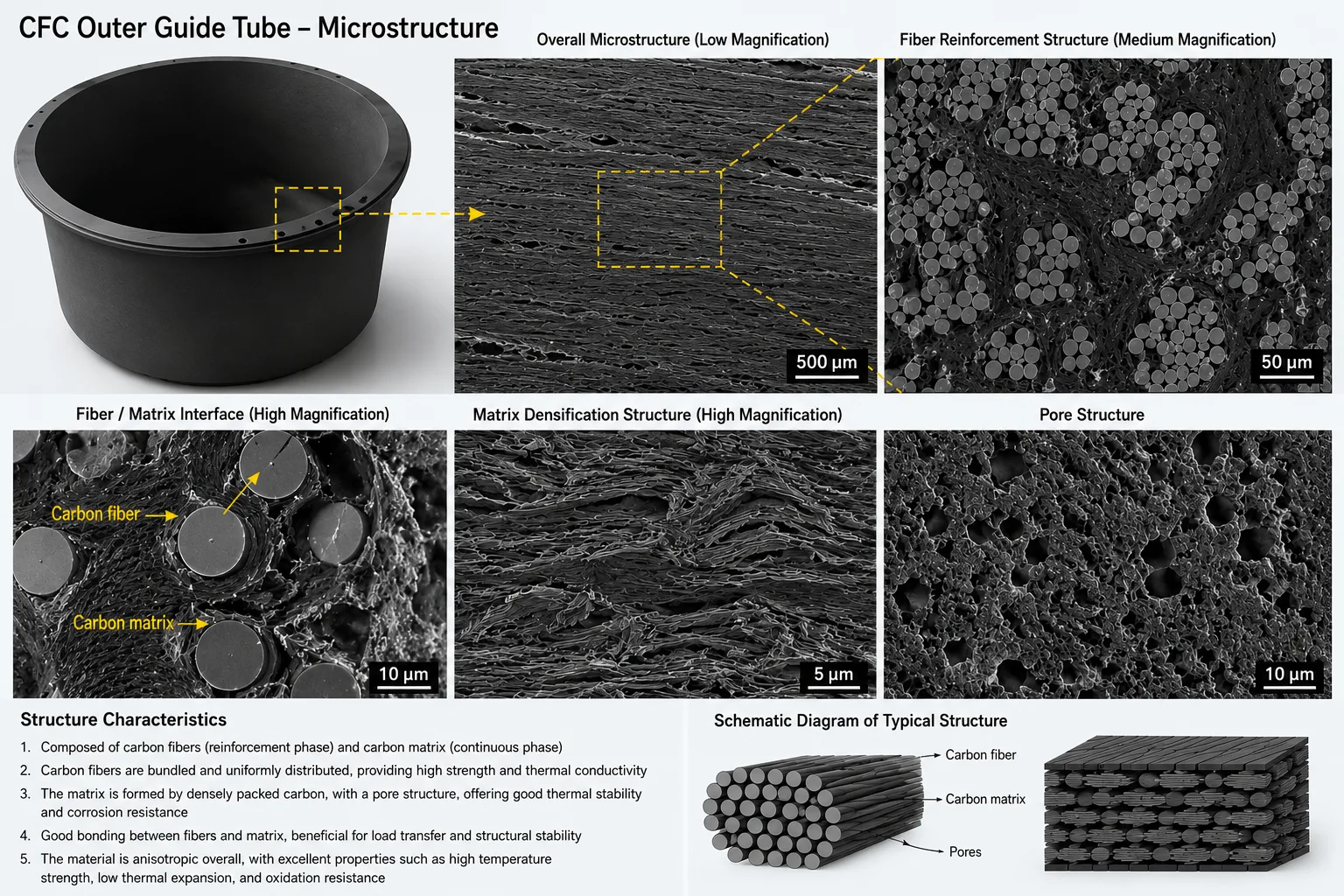

بالإضافة إلى ذلك، من خلال تصميم البنية المجهرية الأمثل، يتميز المنتج بمسامية منخفضة في مناطق الزاوية R، ومقاومة ممتازة للتآكل، والحد الأدنى من تساقط الجسيمات، مما يضمن نقاء مواد السيليكون أثناء التشغيل.
