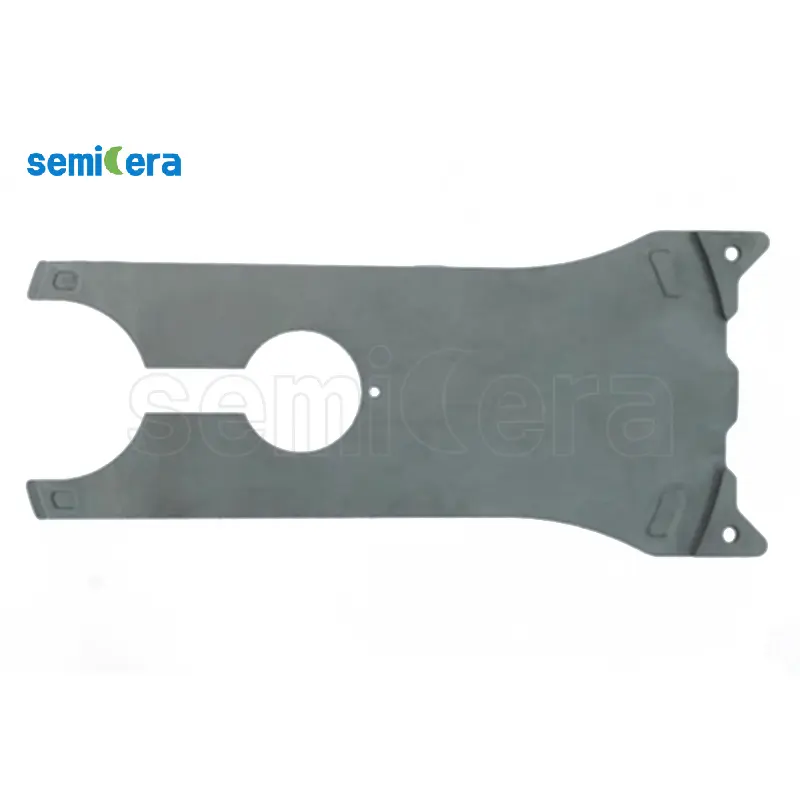

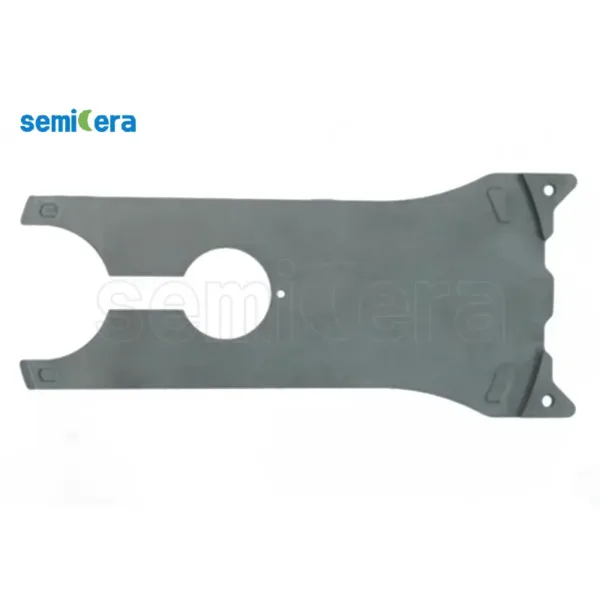

Silicon Carbide Vacuum Chuck and Wafer Handling Arm is formed by isostatic pressing process and high temperature sintering. The external dimensions, thickness and shapes can be finished according to the user’s design drawings to meet the user’s specific requirements.
Wafer handling arm is a key equipment used in the semiconductor manufacturing process to handle, transfer and position wafers. It usually consists of a robotic arm, a gripper and a control system, with precise movement and positioning capabilities. Wafer handling arms are widely used in various links in semiconductor manufacturing, including process steps such as wafer loading, cleaning, thin film deposition, etching, lithography and inspection. Its precision, reliability and automation capabilities are essential to ensure the quality, efficiency and consistency of the production process.
Le funzioni principali del braccio di manipolazione del wafer includono:
1. Trasferimento di wafer: il braccio di manipolazione del wafer è in grado di trasferire accuratamente i wafer da una posizione all'altra, come prendere i wafer da un rack di archiviazione e posizionarli in un dispositivo di elaborazione.
2. Posizionamento e orientamento: il braccio di manipolazione del wafer è in grado di posizionare e orientare accuratamente il wafer per garantire il corretto allineamento e posizione per le successive operazioni di elaborazione o misurazione.
3. Splendimento e rilascio: i bracci di maneggevolezza dei wafer sono generalmente dotati di pinze in grado di bloccare in sicurezza i wafer e liberarli quando necessario per garantire il trasferimento e la gestione sicuri dei wafer.
4. Controllo automatizzato: il braccio di manipolazione del wafer è dotato di un sistema di controllo avanzato che può eseguire automaticamente sequenze di azioni predeterminate, migliorare l'efficienza di produzione e ridurre gli errori umani.
Caratteristiche e vantaggi
1. Precisioni e stabilità termica.
2. ALTA SPECIFICA SPECIFICA E ECCI Portare l'eccellente uniformità termica, l'uso a lungo termine non è facile da piegare la deformazione.
3.I ha una superficie liscia e una buona resistenza all'usura, gestendo così in modo sicuro il chip senza contaminazione da particelle.
4.Silicon carbide resistivity in 106-108Ω, non-magnetic, in line with anti-ESD specification requirements; It can prevent the accumulation of static electricity on the surface of the chip.
5. Guida conduttività termica, coefficiente di bassa espansione.
