Soluções de cadinho CFC e Práticas para fornos de crescimento de cristais semicondutores
Por Lucy (Vendas) @ semicera semiconductor technology co., ltd.
O cadinho CFC , também conhecido como cadinho composto de carbono/carbono, é um recipiente resistente a altas temperaturas e de alta resistência fabricado a partir de matriz de carbono reforçada com fibra de carbono. É usado principalmente em ambientes térmicos de alta temperatura para produção de semicondutores de silício monocristalino e policristalino.
Introdução ao cadinho CFC

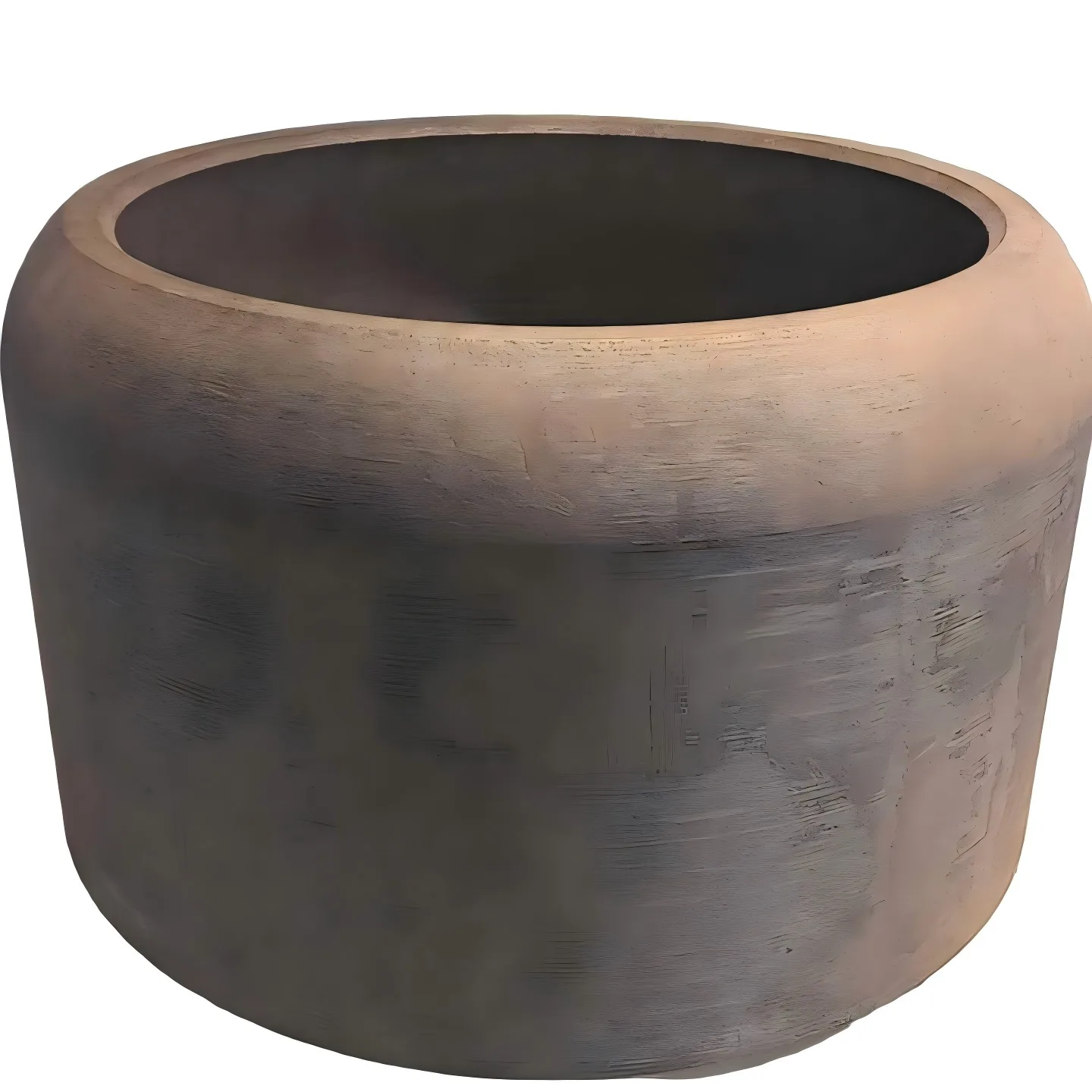

O cadinho CFC é um cadinho de alto desempenho e alta temperatura fabricado com fibra de carbono como reforço e carbono como matriz, formado por densificação e grafitização em alta temperatura. Embora sua aparência seja tipicamente semelhante à de um cadinho de grafite, sua estrutura interna é totalmente distinta.
Estrutura típica: Fibra de carbono + matriz de carbono .

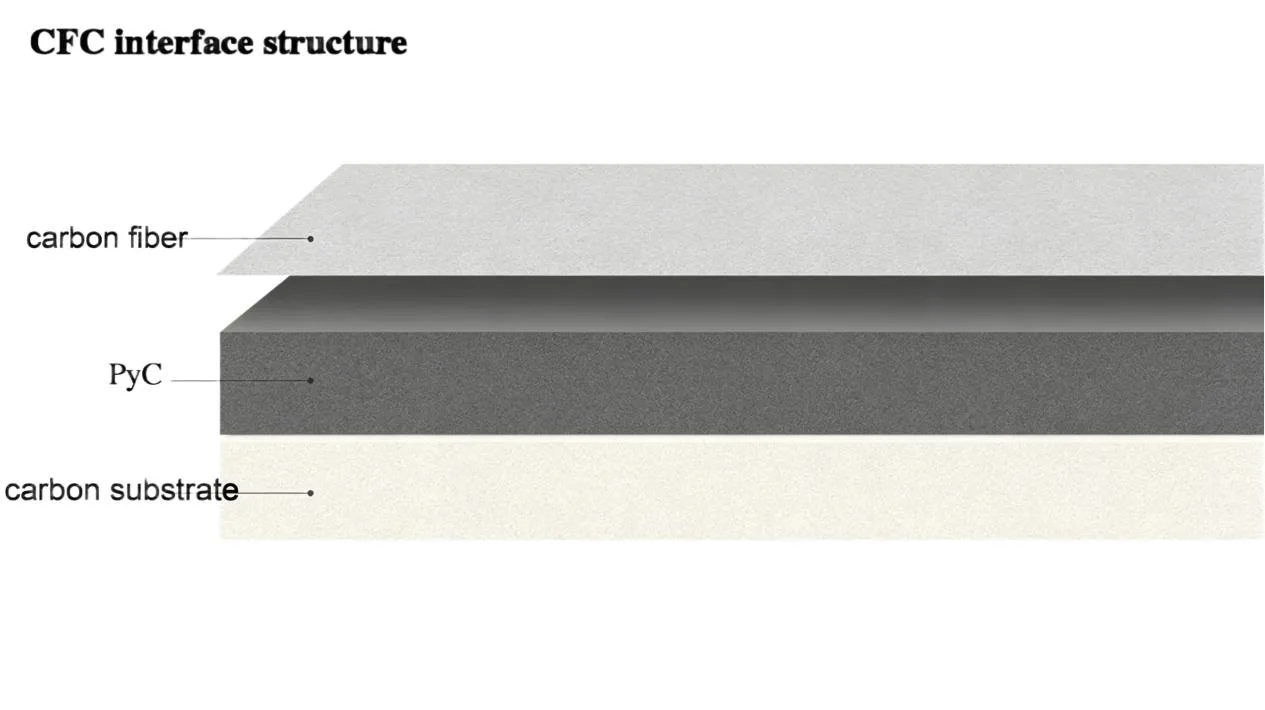

Os componentes internos geralmente incluem: Fibra de carbono, PyC e substrato de carbono (semelhante à estrutura CFC).
Por que escolher o cadinho CFC ？
Os desafios associados aos cadinhos de grafite de alta pureza
1. Suscetibilidade à deformação em altas temperaturas: Os cadinhos de grafite tradicionais são materiais frágeis cuja resistência interna depende principalmente da ligação entre os grãos de grafite para suportar cargas externas. Consequentemente, a sua resistência diminui acentuadamente a temperaturas elevadas, levando ao colapso do cadinho ou à instabilidade dimensional.
2. Resistência limitada ao choque térmico: Mudanças repentinas de temperatura causam rachaduras, especialmente sob ciclos frequentes de aquecimento e resfriamento acima de 1.800°C, reduzindo significativamente a vida útil e aumentando a probabilidade de rachaduras e lascas.
3. Durabilidade insuficiente para aplicações em larga escala: À medida que os tamanhos dos cristais aumentam e as temperaturas aumentam, os cadinhos de grafite tradicionais não conseguem fornecer a estabilidade estrutural e a uniformidade do campo térmico necessárias para o crescimento de cristais únicos em grande escala.
|
P desempenho |
Cadinho CFC |
Cadinho de grafite de alta pureza |
|
Densidade |
1,40 – 1,85 g/cm³ |
1,65 – 1,95g/cm³ |
|
Resistência à flexão |
80 – 350 MPa |
14 – 55 MPa |
|
Força de compressão |
130 – 380MPa |
32 – 100MPa |
|
Temperatura de trabalho |
1350 – 3600℃ |
≤3000℃（ atmosfera inerte ） |
|
Condutividade térmica |
10 – 30 W/m·K（ anisortropia ） |
100 – 200 W/m·K |
|
Expansividade térmica |
0,3 – 1,2 ×10⁻⁶/K |
2,5 – 4,5 ×10⁻⁶/K（ Grafite típica ） |
|
Porosidade |
baixo |
mais alto |
|
Conteúdo de cinzas |
≤65 ppm – 0,06% |
≤50–500 ppm （ Grau de alta pureza ） |
|
Resistência ao choque térmico |
Mais forte |
Forte |
Vantagens dos cadinhos CFC
1. Alta resistência : O cadinho CFC emprega uma estrutura composta de matriz de carbono reforçada com fibra de carbono. As fibras de carbono servem como esqueleto de reforço, suportando a maioria das tensões externas, enquanto a matriz de carbono facilita a transferência de tensões e garante a integridade estrutural geral. Devido à sua excepcional resistência à tração e módulo de elasticidade, o cadinho CFC demonstra resistência à flexão, resistência ao impacto e estabilidade estrutural significativamente superiores em comparação com os cadinhos de grafite convencionais.
2. Inibição da propagação de fissuras : As fibras de carbono no cadinho de CFC podem induzir um “efeito de ponte” durante a propagação de fissuras, impedindo efetivamente a propagação de fissuras. Além disso, a estrutura da fibra dispersa as tensões locais e absorve parte da energia de fratura, levando à deflexão ou passivação da fissura.
3. Alta resistência ao choque térmico : A estrutura de fibra de carbono nos cadinhos CFC mitiga efetivamente as tensões térmicas e dispersa a deformação térmica localizada através da rede de fibra. Além disso, as fibras de carbono apresentam alta condutividade térmica em direções específicas, reduzindo gradientes locais de temperatura e minimizando a concentração de tensão térmica. Consequentemente, os cadinhos CFC mantêm excelente estabilidade mesmo sob condições frequentes de ciclos térmicos.
4. D estabilidade dimensional sob altas temperaturas: A estrutura de fibra de carbono no cadinho CFC mitiga efetivamente o estresse térmico e dispersa a deformação térmica localizada através de sua rede de fibras. Além disso, as fibras de carbono apresentam alta condutividade térmica em orientações específicas, reduzindo gradientes locais de temperatura e minimizando a concentração de tensões térmicas, com coeficiente de expansão térmica de 0,3–1,2 × 10⁻⁶/K . Consequentemente, o cadinho CFC mantém excelente estabilidade mesmo sob condições frequentes de ciclos térmicos.
5. Longa vida útil : Devido à sua combinação de alta resistência, excelente tenacidade, resistência superior ao choque térmico e boa estabilidade em altas temperaturas, os materiais CFC normalmente exibem uma vida útil geral significativamente mais longa em ambientes de alta temperatura em comparação com os cadinhos de grafite tradicionais.
Dados do cadinho CFC da Semicera
Semicera emprega um processo de densificação combinando deposição em fase de vapor e impregnação em fase líquida . Esta abordagem não apenas aborda a questão da densidade desigual associada à deposição pura em fase de vapor, mas também utiliza impregnação de resina de alta pureza e alto desempenho, resultando em maior eficiência de densificação para cadinhos de CFC, ciclos de produção mais curtos e maior vida útil do produto.
Densidade ： ≥ 1.35g/cm3
Vida profissional ： 6-10 meses

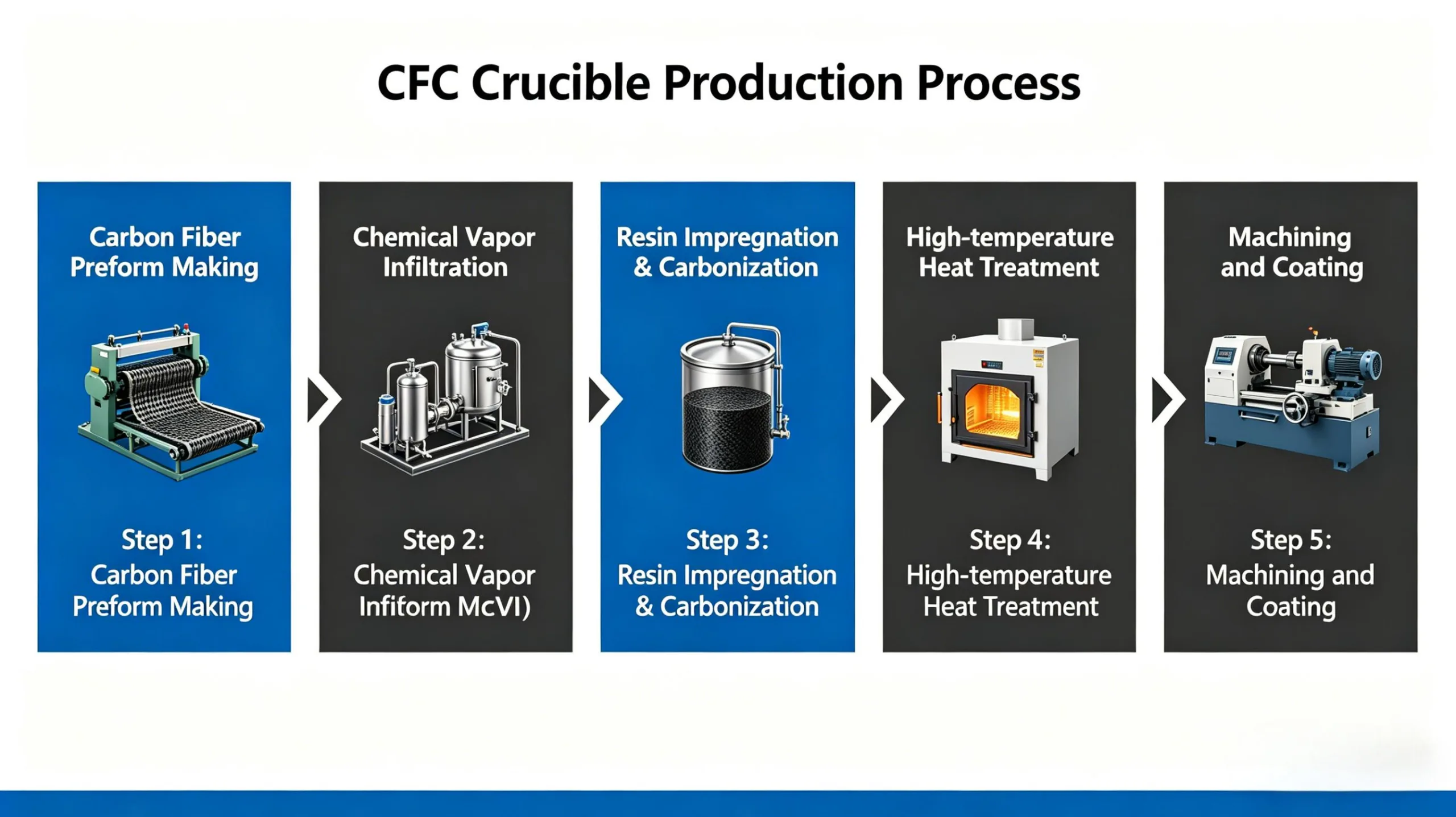

Tecnologia
1. Preparação de pré-fabricados de fibra de carbono
Usando fibras de carbono (fibras curtas, esteiras de fibra ou tecidos) como matéria-prima, a Semicera processa os materiais por meio de camadas, agulhamento tridimensional e moldagem para formar pré-formas anulares. Este processo aumenta simultaneamente a resistência interfacial, melhorando a resistência à fissuração e a orientação da resistência, produzindo, em última análise, pré-formas de fibra de carbono porosas.
2. Imersão (primeira densificação)
Após a formação dos cadinhos pré-formados, a Semicera utiliza um processo de impregnação a vácuo, onde a resina ou asfalto é pressurizada para penetrar no interior das fibras, resultando em um corpo verde compósito contendo uma matriz orgânica.
3. Carbonização
Após a impregnação, Semicera submete o material orgânico (resina/asfalto) à carbonização para convertê-lo em carbono e formar uma estrutura estrutural carbono-carbono. Após aquecimento a 800°C–1200°C, a resina/asfalto sofre pirólise, liberando gases (por exemplo, H₂, CH₄) enquanto deixa carbono sólido. Após a carbonização, a fibra de carbono resultante com matriz de carbono forma uma estrutura CFC; entretanto, um único ciclo de impregnação e carbonização produz uma estrutura porosa de CFC.
Para prolongar a vida útil, Semicera realiza múltiplos processos de densificação para preencher continuamente os poros, aumentando a densidade e a resistência. A menor porosidade corresponde a maior resistência e maior vida útil. O número de ciclos de tratamento varia entre as instalações, levando a diferenças significativas na vida útil. A Semicera customiza o processo de acordo com a necessidade do cliente.
4. Grafitização
Depois de completar várias rodadas de processos de densificação, a Semicera implementou um procedimento de grafitização para melhorar o desempenho dos cadinhos de CFC. Em altas temperaturas variando de 2.200°C a 2.800°C, esse processo transforma o carbono desordenado em uma estrutura de grafite, melhorando assim a condutividade térmica, as propriedades mecânicas e a estabilidade em altas temperaturas.
5. Usinagem mecânica de precisão
Após a conclusão dos cadinhos CFC de alto desempenho, o centro de usinagem CNC da Semiera realiza acabamento de precisão na peça, incluindo usinagem de diâmetro interno e externo, controle de planicidade e otimização da estrutura da ranhura, produzindo, em última análise, um anel de suporte CFC preciso e perfeito.
6. Tratamento de superfície (opcional, mas crítico)
Alguns clientes exigem que os cadinhos CFC tenham uma vida útil mais longa e possuam certas propriedades antioxidantes e anticorrosivas. Por isso, a Semicera também oferece serviços de revestimento, principalmente revestimentos pirolíticos de carbono.
Os materiais CFC possuem inerentemente uma estrutura microporosa, e o revestimento PyC preenche efetivamente esses poros superficiais, reduzindo a permeação de gases e a adsorção de impurezas, melhorando assim a estanqueidade e a limpeza geral.
Em segundo lugar, durante o crescimento do silício monocristalino ou do carboneto de silício, a atmosfera de alta temperatura pode corroer o material de carbono subjacente. Como uma 'camada protetora sacrificial', o PyC suporta o peso do ambiente reativo, prolongando assim a vida útil do próprio cadinho de CFC.
Terceiro, melhorando a estabilidade do campo térmico . Depois de obter um revestimento uniforme, as características de radiação superficial e a consistência da condutividade térmica podem ser otimizadas, resultando em uma distribuição de temperatura mais estável, o que facilita o controle de qualidade do crescimento do cristal.
Além disso, o carbono pirolítico pode mitigar o estresse de incompatibilidade de expansão térmica . Durante a ciclagem térmica, a matriz CFC sofre variações de tensão com o ambiente externo; como camada de transição, o PyC absorve parte do estresse térmico, reduzindo assim o risco de delaminação ou rachaduras do revestimento.
Portanto, a Semicera afirma que a aplicação de um revestimento pirolítico de carbono em cadinhos de CFC não se trata apenas de “adicionar uma camada protetora”, mas sim de aumentar a estabilidade e a vida útil dos cadinhos em processos de crescimento de cristais em alta temperatura por meio de um mecanismo triplo que envolve vedação estrutural, otimização de interface e proteção química. Consequentemente, a Semicera recomenda a implementação do revestimento pirolítico de carbono para prolongar a vida útil.
Escolha Semícera
Escolher os cadinhos CFC da Semicera significa optar por uma solução estável e confiável mesmo sob temperaturas extremamente altas e condições de processo exigentes. Fabricados a partir de materiais compósitos à base de carbono reforçados com fibra de carbono (CFC) por meio de moldagem por punção de precisão e processos de carbonização/grafitização em alta temperatura, esses cadinhos combinam alta resistência, baixa densidade e excepcional resistência ao choque térmico. Em aplicações térmicas avançadas, como silício monocristalino e crescimento de cristais de carboneto de silício, eles demonstram resistência superior à fluência e tolerância à deformação em comparação com os cadinhos de grafite tradicionais, prolongando significativamente a vida útil e reduzindo a frequência de manutenção e substituição.
O cadinho Semicera CFC também pode ser personalizado em estrutura e dimensões de acordo com os requisitos do processo do cliente, equilibrando o controle de pureza com a otimização da uniformidade do campo térmico para garantir um desempenho estável mesmo durante operação prolongada em alta temperatura.
Escolher a Semicera significa optar por uma solução chave de componentes de campo térmico que oferece maior confiabilidade, maior vida útil e custo-benefício geral superior!
