Placas de proteção CFC: como protegem campos térmicos de alta temperatura em fornos semicondutores

Escrito por Lucy @Semícera.

---

Introdução

Em equipamentos de processamento térmico de alta temperatura, manter a estabilidade do campo térmico é tão importante quanto atingir altas temperaturas. Componentes como aquecedores, materiais de isolamento, estruturas de grafite e conjuntos de suporte são continuamente expostos a temperaturas extremas, fluxo de gás, radiação térmica e contaminação por partículas. Mesmo pequenos distúrbios podem afetar a uniformidade do campo térmico, a repetibilidade do processo e a vida útil dos componentes.

Uma placa protetora de Composto de Fibra de Carbono (CFC) é projetada para atuar como uma barreira protetora sacrificial dentro do campo térmico. Em vez de gerar calor ou suportar grandes cargas estruturais, ele protege componentes críticos contra partículas, erosão do fluxo de ar, contato mecânico acidental e radiação térmica excessiva, ajudando a manter um ambiente operacional estável durante repetidos ciclos de alta temperatura.

O que é uma placa protetora CFC?

Uma placa protetora CFC é um componente composto de carbono/carbono reforçado com fibra de carbono instalado ao redor ou na frente de componentes críticos de campo térmico. Geralmente é posicionado entre a fonte de calor e as estruturas circundantes, ou em locais onde partículas, fluxo de gás ou atividades de manutenção podem ameaçar componentes sensíveis do forno.

Ao contrário dos aquecedores CFC, que convertem energia elétrica em calor, ou dos componentes estruturais CFC que fornecem principalmente suporte mecânico, a função principal de uma placa protetora CFC é a proteção. Ajuda a preservar a integridade do campo térmico e, ao mesmo tempo, reduz o desgaste desnecessário em componentes centrais caros.

Suas funções protetoras podem ser resumidas em quatro aspectos:

• Protegendo o aquecedor

• Protegendo o sistema de isolamento

• Protegendo a estrutura do campo térmico

• Protegendo a estabilidade do processo

Como uma placa protetora CFC protege o campo térmico?

1. Interceptando Partículas Antes que Alcancem Componentes Críticos

Durante a operação de longo prazo do forno, pequenas partículas podem ser geradas devido ao desgaste das bordas dos componentes de grafite ou CFC, pequenos derramamentos de materiais de isolamento ou depósitos formados durante o processamento em alta temperatura.

Se essas partículas se depositarem diretamente nos aquecedores ou em outros componentes críticos do campo térmico, elas poderão contribuir para:

• Mudanças locais nas condições de transferência de calor

• Uniformidade de temperatura reduzida

• Superaquecimento localizado

• Erosão superficial ou consumo anormal de material

Uma placa protetora CFC atua como uma camada de interceptação física que reduz a probabilidade de as partículas atingirem diretamente as áreas mais sensíveis do campo térmico.

2. Reduzindo a erosão direta do fluxo de gás

Muitos fornos a vácuo de alta temperatura e sistemas de crescimento de cristais operam com condições controladas de fluxo de gás. Embora a atmosfera do gás dependa do processo, o movimento contínuo do gás pode desgastar mecanicamente os componentes expostos da zona quente ao longo do tempo.

Placas de proteção são frequentemente instaladas ao redor de aquecedores ou a montante de componentes sensíveis para reduzir o impacto direto do fluxo de gás. Em vez de permitir que o gás em alta velocidade atinja diretamente as peças críticas, a placa protetora absorve grande parte da erosão mecânica, ajudando a prolongar a vida útil dos componentes protegidos.

3. Fornecimento de proteção mecânica durante montagem e manutenção

Componentes de campo térmico à base de grafite e carbono geralmente exibem excelente desempenho em altas temperaturas, mas permanecem relativamente frágeis em comparação com materiais metálicos.

Durante a montagem, manutenção ou substituição de componentes do forno, o contato acidental com aquecedores, elementos de posicionamento ou peças de grafite de parede fina pode resultar em lascas ou rachaduras.

Ao atuar como barreira mecânica, a placa protetora CFC ajuda a reduzir a possibilidade de impacto acidental em componentes internos sensíveis durante operações de manuseio e manutenção.

4. Protegendo os componentes circundantes da radiação térmica

Em temperaturas elevadas, a radiação térmica torna-se um modo dominante de transferência de calor dentro do forno.

Quando instalada entre fontes de calor de alta temperatura e estruturas circundantes, a placa protetora funciona como um escudo localizado contra radiação térmica. As aplicações típicas incluem:

• Reduzindo o aquecimento radiativo direto das estruturas de suporte circundantes

• Reduzindo a exposição térmica dos componentes de isolamento

• Ajudando a limitar o superaquecimento em áreas não-alvo do campo térmico

Isto contribui para um melhor gerenciamento do campo térmico e suporta a operação estável do forno.

Por que o composto de fibra de carbono é usado para placas de proteção?

Em comparação com a grafite convencional, os compósitos de carbono/carbono reforçados com fibra de carbono proporcionam maior resistência à propagação de fissuras e choque térmico devido à sua microestrutura reforçada com fibra.

A rede tridimensional de fibra de carbono ajuda a manter a integridade estrutural mesmo após repetidos ciclos térmicos, tornando os materiais CFC adequados para ambientes de fornos exigentes onde são necessárias estabilidade dimensional e longa vida útil.

Placa Protetora Semicera CFC

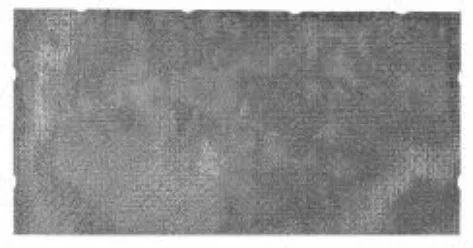

A placa protetora CFC da Semicera é fabricada usando uma estrutura composta de carbono/carbono reforçada com fibra de carbono quase tridimensional com alto teor de fibra de carbono. O material é produzido por prensagem térmica seguida de densificação por impregnação de resina, proporcionando um compósito denso e mecanicamente estável, adequado para serviços em altas temperaturas.

Comparado com compósitos C/C fabricados exclusivamente através de processos de infiltração de vapor, este material oferece melhor desempenho mecânico geral, mantendo excelente resistência ao choque térmico e estabilidade estrutural.

Propriedades típicas de materiais

• Densidade: 1,45g/cm³

• Resistência à tracção: ≥200 MPa

• Resistência à Flexão: ≥160 MPa

Aplicações Típicas

As placas de proteção Semicera CFC são adequadas para aplicações que exigem blindagem térmica confiável e proteção de componentes, incluindo:

• Sistemas de campo térmico semicondutores

• Fornos a vácuo de alta temperatura

• Equipamento de crescimento de cristal

• Fornos de sinterização de pó

• Outros equipamentos de processamento de alta temperatura onde são necessários isolamento de partículas, proteção estrutural, blindagem térmica e estabilidade operacional a longo prazo.
