Inovação em componentes industriais de campo térmico de alta temperatura — Anel de suporte CFC
Por Lucy (Vendas) @ semicera semiconductor technology co., ltd.
Anel de suporte CFC (carbono reforçado com fibra de carbono) é um componente circular de alto desempenho feito de compósito de carbono reforçado com fibra de carbono (composto C/C). Ele integra fibras de carbono de alta resistência com uma matriz de carbono, apresentando baixa densidade, alta resistência específica, baixo coeficiente de expansão térmica, excelente condutividade térmica e excelente resistência a altas temperaturas.
Introdução ao Anel de Apoio CFC

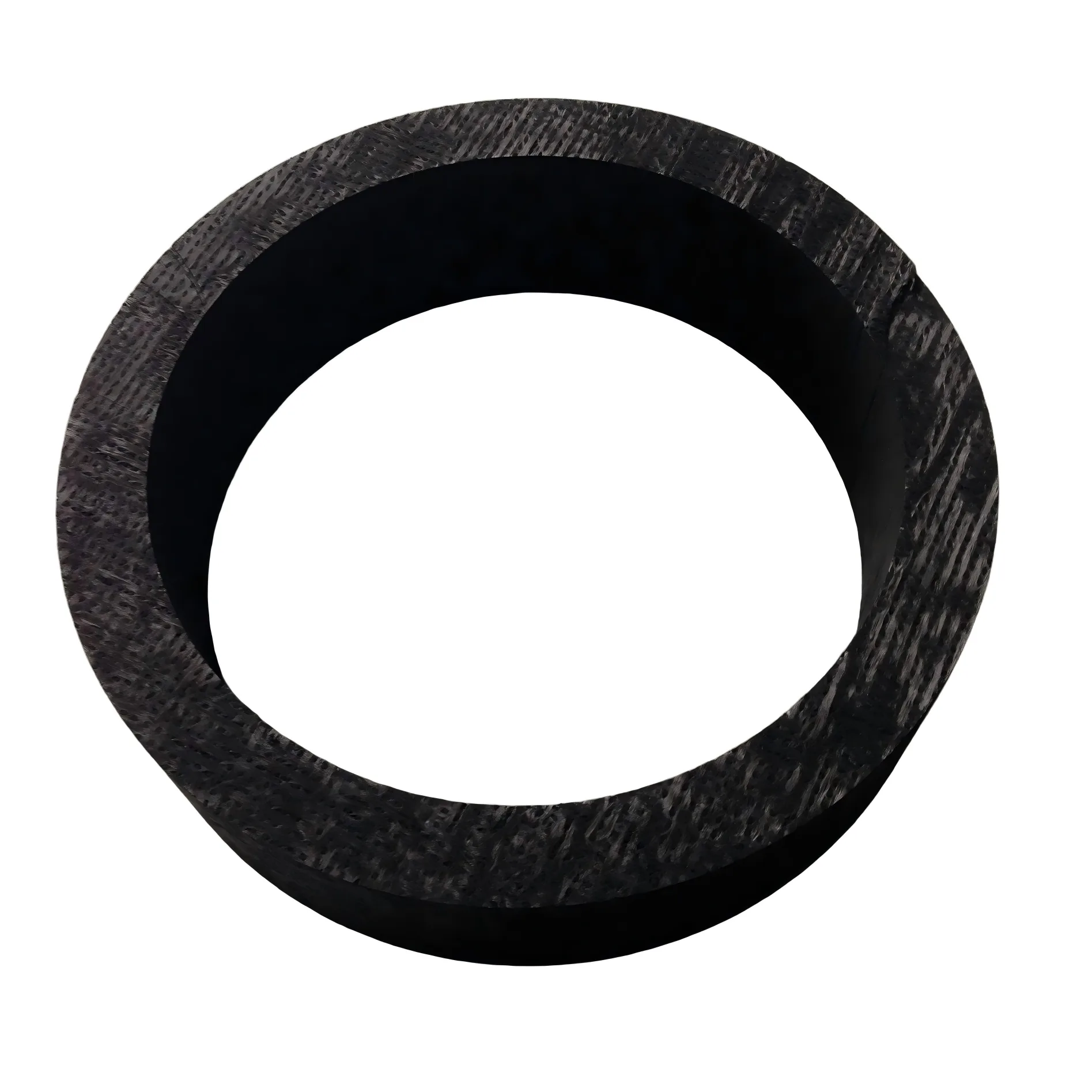

O Anel de suporte CFC , também conhecido como anel de suporte composto à base de carbono reforçado com fibra de carbono, é um componente estrutural de alto desempenho fabricado usando fibra de carbono como reforço e carbono como matriz por meio de processos de carbonização e grafitização.
É normalmente empregado em ambientes industriais caracterizados por altas temperaturas, corrosão severa ou cargas extremas, como fornos de crescimento de silício monocristalino e fornos a vácuo de alta temperatura nas indústrias fotovoltaica e de semicondutores.
Devido à sua resistência ao amolecimento e à deformação em temperaturas elevadas, o anel de suporte CFC prolonga significativamente a vida útil dos componentes do forno de alta temperatura e reduz o consumo de energia operacional, substituindo gradualmente os anéis de suporte de grafite.
Por que escolher anéis de suporte CFC em vez de anéis de suporte de grafite?
Exibição de anéis de suporte de grafite tradicionais várias limitações inerentes sob condições térmicas de alta temperatura : Sob exposição prolongada a temperaturas entre 1200–1650°C , o grafite sofre fluência significativa e degradação de desempenho, levando a problemas de instabilidade dimensional, como empenamento, flacidez e deformação durante o uso prolongado, falhando assim em manter a coaxialidade e o nivelamento de forma consistente. Além disso, sua moderada resistência ao choque térmico os torna propensos a microfissuras, lascas nas bordas ou até mesmo fraturas sob frequentes flutuações de temperatura, reduzindo substancialmente a vida útil e aumentando o risco de paradas não planejadas.
A grafite exibe relativamente baixa resistência à compressão (aproximadamente 90 MPa) e módulo de elasticidade (20–25 GPa). Sob estresse térmico prolongado e cargas mecânicas, sua integridade estrutural fica comprometida, tornando-o propenso a problemas como fratura, derramamento de pó e delaminação. Esses defeitos levam à contaminação da câmara do forno e afetam negativamente o rendimento de wafers ou wafers epitaxiais.
Além disso, os anéis suportados em grafite têm uma vida útil curta e requerem substituição frequente, o que não só aumenta os custos de aquisição de peças sobressalentes, mas também aumenta significativamente as despesas de mão-de-obra e o consumo de tempo devido a repetidos desligamentos, desmontagem, calibração e manutenção, resultando em custos gerais operacionais e de manutenção persistentemente elevados.
Embora o grafite tenha um custo inicial de aquisição baixo, sua estabilidade e confiabilidade insuficientes no longo prazo acabam aumentando o custo total do ciclo de vida, não atendendo aos rigorosos requisitos dos fornos de crescimento de cristais de próxima geração e dos equipamentos epitaxiais para alta precisão, longa vida útil e baixas necessidades de manutenção.
Para atender aos rigorosos requisitos dos fornos de crescimento de cristais e equipamentos epitaxiais de última geração, o anel de suporte de material CFC foi introduzido!
Comparação entre o anel de suporte CFC e o anel de suporte de grafite
Para facilitar uma comparação mais intuitiva dos dados de desempenho entre anéis de suporte CFC e anéis de suporte de grafite, é fornecida uma tabela abaixo:
|
Item |
Anel de suporte CFC |
Anel de suporte de grafite |
|
Estrutura Material |
Carbono reforçado com fibra de carbono (composto) |
Grafite policristalina (monolítica) |
|
Temperatura máxima de operação |
≥ 2.000°C |
~1800–2200°C |
|
Resistência à fluência |
Muito baixo (alta estabilidade dimensional) |
Fluência perceptível (risco de deformação) |
|
Resistência ao choque térmico |
· Muito forte (estrutura reforçada com fibra) |
Moderado |
|
Resistência à Compressão |
220–380 MPa |
~90 MPa |
|
Módulo Elástico |
~95 GPa |
~20–25 GPa |
|
Densidade |
1.45–1.6 g/cm³ (mais leve) |
~1,8g/cm³ |
|
Estabilidade Estrutural |
Mantém a geometria durante ciclos longos |
Deforma-se ao longo do tempo sob alta temperatura |
|
Vida útil |
2–5× mais longo que o grafite |
Vida útil mais curta |
|
Frequência de substituição |
Baixo |
Alto |
|
Custo Inicial |
Alto |
Baixo |
Desempenho
Como o material do anel de suporte CFC é idêntico ao do material CFC, seu desempenho reflete o do material CFC:
Baixa densidade : A densidade varia de 1,45–1,6 g/cm³, 10%–20% menor que a do grafite;
Alta pureza de carbono : Pureza do carbono ≥99,5%, com impurezas reduzidas para <50 ppm após purificação em alta temperatura;
Porosidade controlável : A porosidade pode ser ajustada para atender aos requisitos de isolamento térmico e respirabilidade, normalmente variando de 5% a 15%;
Baixa absorção de água: Absorção de água <0,5%, extremamente baixa após densificação.
Anel de apoio CFC da Semicera
Semicera adota um estrutura quase tridimensional com um valor excepcionalmente alto teor de fibra de carbono superior a 70% de estabilidade . O processo de fabricação emprega técnicas de prensagem a quente e densificação por impregnação de resina, apresentando um fluxo de trabalho de produção simplificado e controlável com alta eficiência que reduz significativamente o ciclo geral de produção.
Além disso, os anéis de suporte CFC da Semicera apresentam um densidade de até 1,35 g/cm³ , com resistência à tração ≥150 MPa e resistência à flexão ≥120 MPa —oferecendo uma vantagem significativa sobre produtos de outros fabricantes.
Comparado aos materiais CFC produzidos por deposição pura em fase de vapor, este material apresenta propriedades mecânicas superiores sob condições idênticas de densidade e pureza de carbono. Por esse motivo, a Semicera emprega uma combinação de processos de prensagem a quente e densificação por impregnação de resina, proporcionando desempenho mecânico excepcional e equilibrando alta eficiência com economia. Esta abordagem torna o material particularmente adequado para aplicações exigentes, como ambientes térmicos de semicondutores e estruturas de suporte em fornos de alta temperatura.

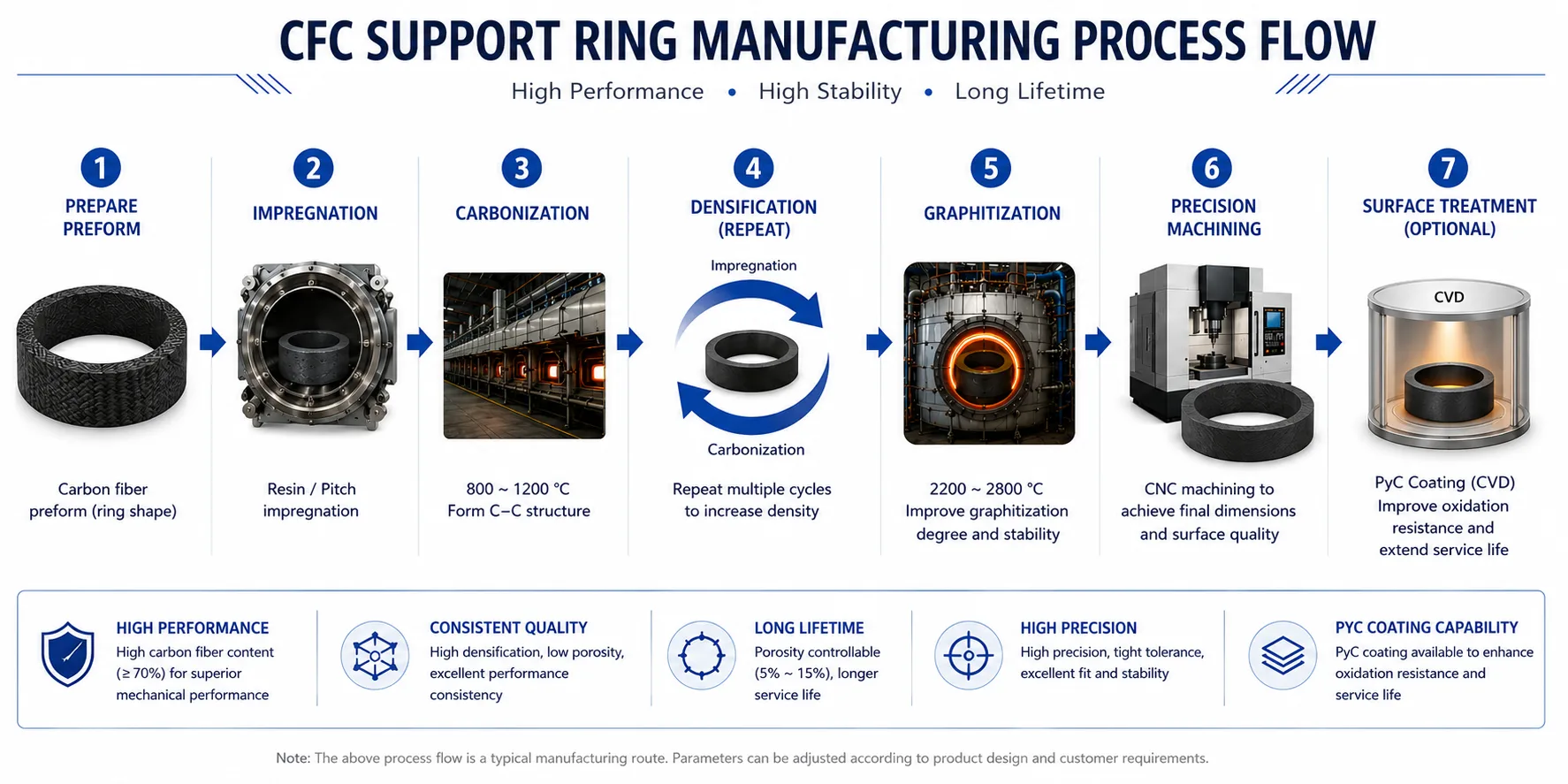

Tecnologia
Como o material do anel de suporte de CFC é o mesmo do próprio material de CFC, o processo de fabricação é em grande parte idêntico ao usado para produzir o material de CFC.
1. Preparação de pré-fabricados de fibra de carbono
Usando fibras de carbono (fibras curtas, esteiras de fibra ou tecidos) como matéria-prima, a Semicera processa os materiais por meio de camadas, agulhamento tridimensional e moldagem para formar pré-formas anulares. Este processo aumenta simultaneamente a resistência interfacial, melhorando a resistência à fissuração e a orientação da resistência, produzindo, em última análise, pré-formas de fibra de carbono porosas.
2. Imersão (primeira densificação)
Após formar o anel pré-formado, a Semicera utiliza um processo de impregnação a vácuo, onde a resina ou asfalto é pressurizada para penetrar no interior das fibras, resultando em um corpo verde compósito contendo uma matriz orgânica.
3. Carbonização
Após a impregnação, Semicera submete o material orgânico (resina/asfalto) à carbonização para convertê-lo em carbono e formar uma estrutura estrutural carbono-carbono.
Ao aquecer em 800°C–1200°C , a resina/asfalto sofre pirólise, liberando gases (por exemplo, H₂, CH4) enquanto deixa carbono sólido. Após a carbonização, a fibra de carbono resultante com matriz de carbono forma uma estrutura CFC; entretanto, um único ciclo de impregnação e carbonização produz uma estrutura porosa de CFC.
Para prolongar a vida útil, Semicera realiza múltiplos processos de densificação para preencher continuamente os poros, aumentando a densidade e a resistência.
A menor porosidade corresponde a maior resistência e maior vida útil.
O número de ciclos de tratamento varia entre as instalações, levando a diferenças significativas na vida útil. A Semicera customiza o processo de acordo com a necessidade do cliente.
4. Grafitização
Após completar diversas rodadas de processos de densificação, a Semicera implementou um procedimento de grafitização para melhorar o desempenho do anel de suporte CFC. Em altas temperaturas variando de 2200°C a 2800°C, este processo transforma o carbono desordenado em uma estrutura de grafite, melhorando assim a condutividade térmica, as propriedades mecânicas e a estabilidade em altas temperaturas.
5. Usinagem mecânica de precisão (formando anel de suporte)
Após a conclusão do anel de suporte CFC de alto desempenho, o centro de usinagem CNC da Semiera realiza acabamento de precisão na peça, incluindo usinagem de diâmetro interno e externo, controle de planicidade e otimização da estrutura da ranhura, produzindo, em última análise, um anel de suporte CFC perfeito e preciso.
6. Tratamento de superfície (opcional, mas crítico)
Alguns clientes exigem que o anel de suporte CFC tenha uma vida útil mais longa e possua certas propriedades antioxidantes e anticorrosivas. Por isso, a Semicera também oferece serviços de revestimento, principalmente revestimentos pirolíticos de carbono .
Por que escolher o revestimento pirolítico de carbono?
Dada a nossa experiência com incidentes pós-venda envolvendo corrosão de cadinhos de carbono-carbono, recomendamos o revestimento pirolítico de carbono .
Em altas temperaturas, o cadinho de quartzo reage com o silício fundido para produzir gás SiO₂:
Si0 2 + Si→ 2Si0(g)
Esses gases SiO₂ se difundem para fora e reagem ao encontrar CFC (carbono):
O SiO+C→SiC+CO reação gera SiC sobre e dentro da superfície do CFC, acompanhada por aproximadamente Expansão de volume de 2,2 vezes, levando a rachaduras, corrosão e fragmentação da matriz.
O revestimento pirolítico de carbono forma uma camada de carbono densa e sem poros na superfície grafítica do CFC por meio de deposição química de vapor, vedando completamente todos os poros e microfissuras no substrato. Isso evita que o SiO₂ e o vapor de Si gerado a partir da reação entre o cadinho de quartzo e o silício fundido penetrem no material, bloqueando assim o caminho para a reação SiO + C → SiC em sua fonte.
Além disso, O coeficiente de expansão térmica (CTE) do revestimento pirolítico de carbono é quase idêntico ao do material à base de carbono . Durante o ciclo de alta temperatura, o revestimento e o substrato não sofrem tensões internas devido à expansão e contração térmica, não exibindo rachaduras ou descamação.
Além disso, o revestimento pode suportar exposição prolongada a temperaturas entre 1400–1600°C e ciclos repetidos de choque térmico, demonstrando uma vida útil significativamente mais longa em comparação com outros revestimentos.
Por isso, a Semicera recomenda optar pelo revestimento pirolítico de carbono para prolongar ainda mais a vida útil! Se desejar aplicar o revestimento de carbono pirolítico aos seus produtos existentes, não hesite em contactar-nos. Além disso, Semicera recomenda escolher a densidade de 1,3/1,4g/cm³ . Nessa densidade, o processo de densificação superficial funciona bem, evitando efetivamente a entrada de gás.
Uso do anel de suporte CFC
O anel de suporte CFC (Composto de Carbono Reforçado com Fibra de Carbono) é um componente estrutural crítico para sistemas térmicos de fornos semicondutores, fotovoltaicos e de alta temperatura.
Com suas propriedades excepcionais— incluindo resistência a altas temperaturas, alta resistência, baixa fluência e resistência ao choque térmico —é usado principalmente nas seguintes aplicações:
-semicondutor SiC único
-fornos de crescimento de cristais (fornos de epitaxia de silício/epitaxia de carboneto de silício, equipamentos MOCVD/CVD);
-fornos de crescimento fotovoltaicos monocristalinos e de silício policristalino Czochralski;
-e fornos de tratamento térmico/sinterização/brasagem a vácuo.
Escolha Semícera!
Ainda preocupado com a deformação em alta temperatura, rachaduras, derramamento de pó e substituição frequente de anéis de suporte de grafite? Escolha Semicera – será a sua solução.
O anel de suporte CFC da Semicera apresenta uma estrutura quase tridimensional de fibra de alto carbono e é fabricado usando tecnologia de densificação impregnada de resina, proporcionando resistência à compressão excepcional e uma vida útil significativamente mais longa do que os anéis de suporte de grafite. Ele não apenas garante uma distribuição estável de temperatura em seu equipamento, mas também reduz substancialmente a aquisição de peças sobressalentes e os custos de manutenção por tempo de inatividade, tornando-o a escolha ideal para atualizar componentes de campo térmico.
Aproveitando uma cadeia de suprimentos madura, equipamentos e processos de fabricação abrangentes e anos de experiência em colaboração no setor, oferecemos serviços completos que vão desde design personalizado e usinagem de precisão até revestimento de superfície para atender às suas diversas necessidades. Enquanto isso, a Semicera aprimora continuamente seus processos de fabricação, garantindo qualidade estável do produto e eficiência de entrega confiável para atender às suas necessidades de produção.
Além dos anéis de suporte CFC, a Semicera também produz outros componentes de campo térmico - incluindo anéis de suporte em diversas especificações, cadinhos, porta-cadinhos, guias de fluxo, tubos de isolamento e aquecedores —para atender às diferentes necessidades do cliente.
