Ga2O3Substrate– Desbloqueie novas possibilidades em eletrônica de potência e optoeletrônica com o Ga2O3Substrate da Semicera, projetado para desempenho excepcional em aplicações de alta tensão e alta frequência.
Semicera tem o orgulho de apresentar o Gá2O3 Substrato , um material de ponta preparado para revolucionar a eletrônica de potência e a optoeletrônica. Óxido de gálio (Ga2O3) substratos são conhecidos por seu bandgap ultralargo, tornando-os ideais para dispositivos de alta potência e alta frequência.
Principais recursos:
• Bandgap ultra-amplo: Ga2O3 oferece um bandgap de aproximadamente 4,8 eV, melhorando significativamente sua capacidade de lidar com altas tensões e temperaturas em comparação com materiais tradicionais como Silício e GaN.
• Alta Tensão de Ruptura: Com um campo de ruptura excepcional, o Gá2O3 Substrato é perfeito para dispositivos que requerem operação em alta tensão, garantindo maior eficiência e confiabilidade.
• Estabilidade Térmica: A estabilidade térmica superior do material o torna adequado para aplicações em ambientes extremos, mantendo o desempenho mesmo sob condições adversas.
• Aplicações versáteis: Ideal para uso em transistores de potência de alta eficiência, dispositivos optoeletrônicos UV e muito mais, fornecendo uma base robusta para sistemas eletrônicos avançados.
Experimente o futuro da tecnologia de semicondutores com o Semicera Gá2O3 Substrato . Projetado para atender às crescentes demandas de eletrônicos de alta potência e alta frequência, esse substrato estabelece um novo padrão de desempenho e durabilidade. Confie na Semicera para fornecer soluções inovadoras para suas aplicações mais desafiadoras.
|
Unid |
Produção |
Pesquisar |
Fictício |
|
Parâmetros de Cristal |
|||
|
Politipo |
4H |
||
|
Erro de orientação de superfície |
<11-20 >4±0.15° |
||
|
Parâmetros Elétricos |
|||
|
Dopante |
Nitrogênio tipo n |
||
|
Resistividade |
0,015-0,025ohm·cm |
||
|
Parâmetros Mecânicos |
|||
|

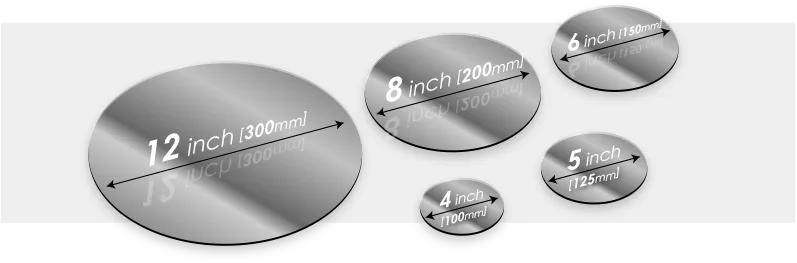

Diâmetro |
150,0±0,2 mm |
||
|
Grossura |
350±25 µm |
||
|
Orientação plana primária |
[1-100]±5° |
||
|
Comprimento plano primário |
47,5±1,5mm |
||
|
Apartamento secundário |
Nenhum |
||
|
TTV |
≤5 µm |
≤10 µm |
≤15 µm |
|
LTV |
≤3 μm(5mm*5mm) |
≤5 μm(5mm*5mm) |
≤10 μm(5mm*5mm) |
|
Arco |
-15μm ~ 15μm |
-35μm ~ 35μm |
-45μm ~ 45μm |
|
Urdidura |
≤35 µm |
≤45 µm |
≤55 µm |
|
Rugosidade frontal (Si-face) (AFM) |
Ra≤0,2nm (5μm*5μm) |
||
|
Estrutura |
|||
|
Densidade de microtubos |
<1 ea/cm2 |
<10 ea/cm2 |
<15 ea/cm2 |
|
Impurezas metálicas |
≤5E10atoms/cm2 |
N / D |
|
|
DBP |
≤1500 ea/cm2 |
≤3000 ea/cm2 |
N / D |
|
TSD |
≤500 ea/cm2 |
≤1000 ea/cm2 |
N / D |
|
Qualidade frontal |
|||
|
Frente |
Si |
||
|
Acabamento de superfície |
CMP de face Si |
||
|
Partículas |
≤60ea/wafer (tamanho≥0,3μm) |
N / D |
|
|
Arranhões |
≤5ea/mm. Comprimento cumulativo ≤Diâmetro |
Comprimento cumulativo≤2*Diâmetro |
N / D |
|
Casca de laranja/caroços/manchas/estrias/rachaduras/contaminação |
Nenhum |
N / D |
|
|
Lascas/reentrâncias/fraturas/placas sextavadas nas bordas |
Nenhum |
||
|
Áreas politípicas |
Nenhum |
Área acumulada≤20% |
Área acumulada≤30% |
|
Marcação a laser frontal |
Nenhum |
||
|
Qualidade traseira |
|||
|
Acabamento traseiro |
CMP face C |
||
|
Arranhões |
≤5ea/mm, comprimento cumulativo≤2*Diâmetro |
N / D |
|
|
Defeitos traseiros (lascas/recortes nas bordas) |
Nenhum |
||
|
Rugosidade nas costas |
Ra≤0,2nm (5μm*5μm) |
||
|
Marcação a laser traseira |
1 mm (da borda superior) |
||
|
Borda |
|||
|
Borda |
Chanfro |
||
|
Embalagem |
|||
|
Embalagem |
Epi-pronto com embalagem a vácuo Embalagem cassete multi-wafer |
||
|
*Notas: “NA” significa sem solicitação. Itens não mencionados podem referir-se ao SEMI-STD. |
|||
