Semicera Energy Technology Co., Ltd. é um fornecedor líder especializado em wafer e consumíveis semicondutores avançados. Estamos dedicados a fornecer produtos de alta qualidade, confiáveis e inovadores para fabricação de semicondutores, indústria fotovoltaica e outros campos relacionados. Nossa linha de produtos inclui produtos de grafite revestidos com SiC / TaC e produtos cerâmicos, abrangendo vários materiais, como carboneto de silício, nitreto de silício e óxido de alumínio e etc. O comprimento máximo do revestimento de SiC que podemos fazer é de 2.640 mm.

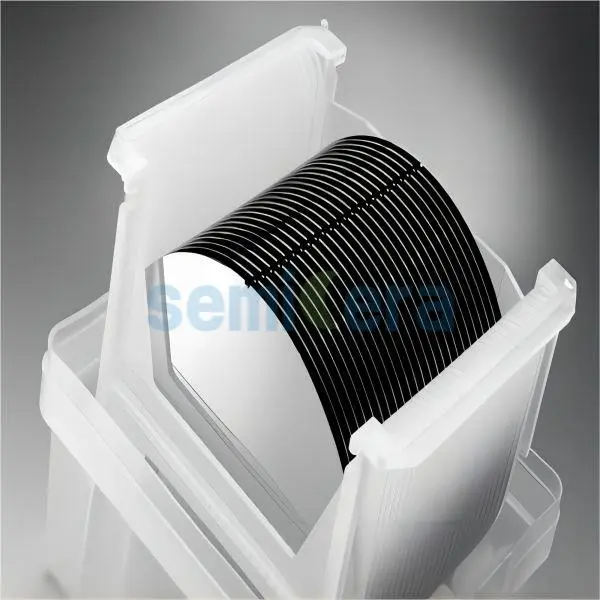

Os substratos de GaAs são divididos em condutores e semi-isolantes, que são amplamente utilizados em laser (LD), diodo emissor de luz semicondutor (LED), laser infravermelho próximo, laser de alta potência de poço quântico e painéis solares de alta eficiência. Chips HEMT e HBT para radar, micro-ondas, ondas milimétricas ou computadores de ultra-alta velocidade e comunicações ópticas; Dispositivos de radiofrequência para comunicação sem fio, 4G, 5G, comunicação via satélite, WLAN.
Recentemente, os substratos de arsenieto de gálio também fizeram grande progresso em mini-LED, Micro-LED e LED vermelho e são amplamente utilizados em dispositivos vestíveis AR/VR.
|
Diâmetro |
50mm | 75mm | 100mm | 150mm |
|
Método de crescimento |
LEC Método de desenho reto de vedação líquida |
|
Espessura da bolacha |
350um ~ 625um |
|
Orientação |
<100> / <111> / <110> ou outros |
|
Tipo condutor |
P – tipo / N – tipo / Semi-isolante |
|
Tipo/Dopante |
Zn / Si / não dopado |
|
Concentração de Transportadora |
1E17~5E19cm-3 |
|
Resistividade em RT |
≥1E7 para SI |
|
Mobilidade |
≥4000 |
|
EPD (densidade do poço de gravação) |
100~1E5 |
|
TTV |
≤ 10 hum |
|
Arco / Urdidura |
≤ 20hm |
|
Acabamento de superfície |
DSP/SSP |
|
Marca a laser |
|
|
Nota |
Classe Epi polida / classe mecânica |
