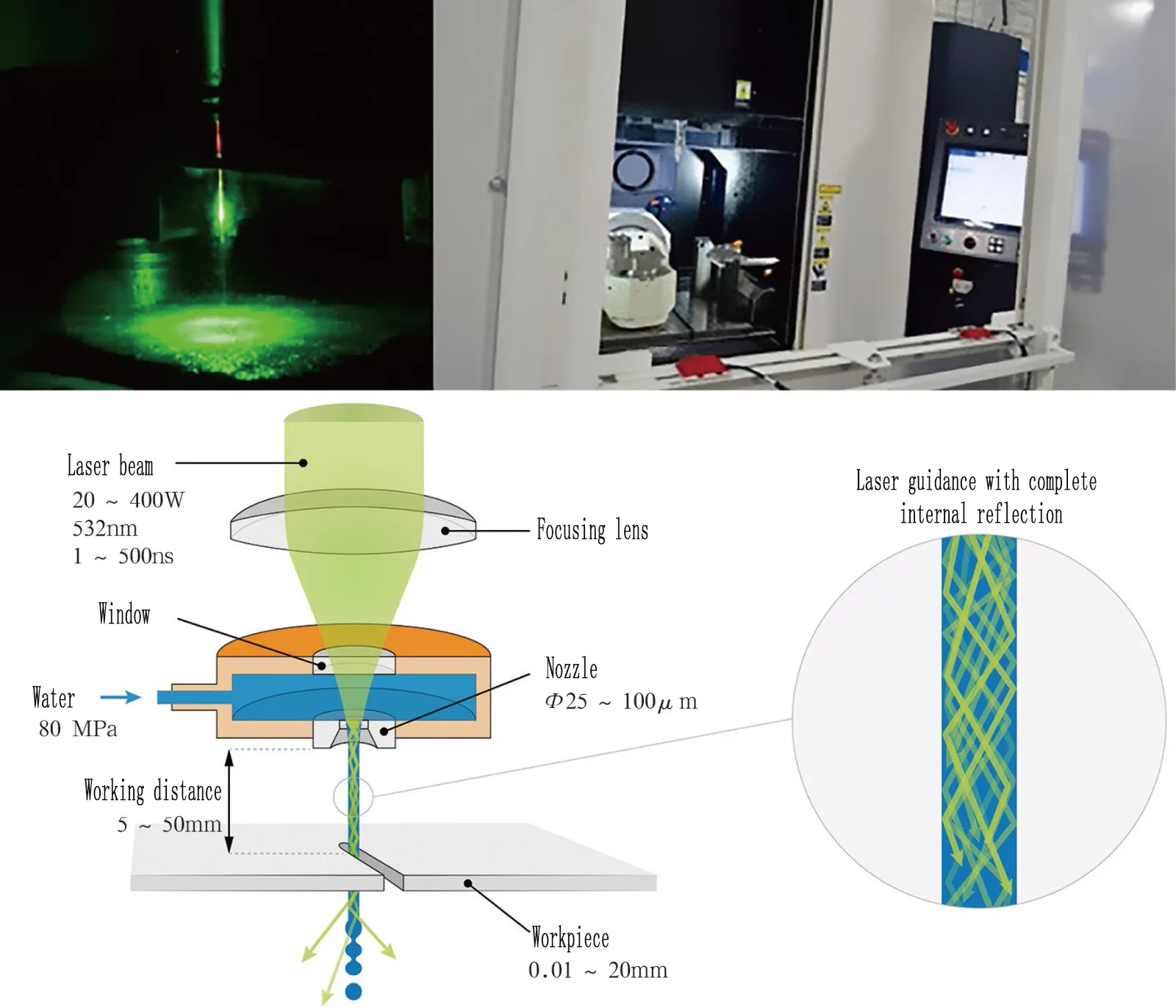

A tecnologia de microjato a laser (LMJ) é um método de processamento a laser que combina o laser com um jato de água “fino como um fio de cabelo” e guia com precisão o feixe de laser para a posição de processamento através da reflexão total do pulso no microjato de água de maneira semelhante à fibra óptica tradicional. O jato de água resfria continuamente a área de corte e remove com eficácia os resíduos de processamento.
Os defeitos inerentes ao processamento regular do laser podem ser superados pelo uso inteligente da tecnologia laser Laser micro jet (LMJ) para propagar as características ópticas da água e do ar. Esta tecnologia permite que os pulsos de laser totalmente refletidos no jato de água de alta pureza processado, de maneira imperturbável, alcancem a superfície de usinagem como na fibra óptica.

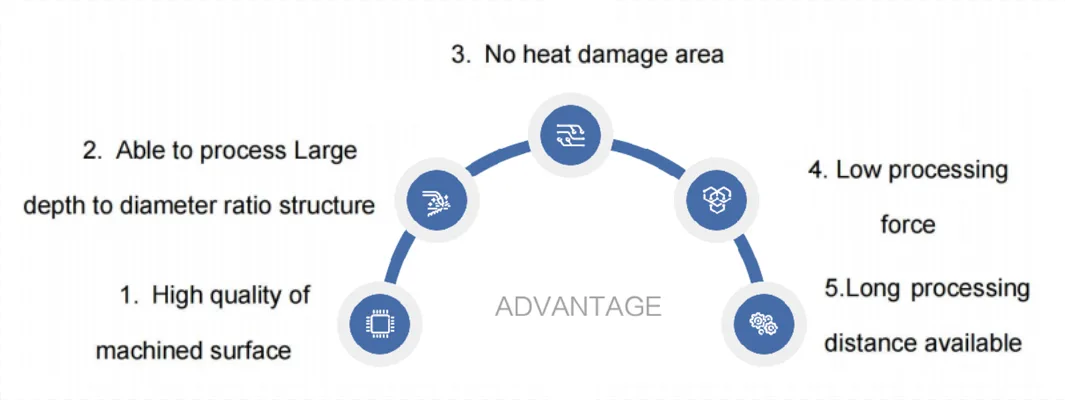

As principais características da tecnologia LMJ são:
1. O feixe de laser é uma estrutura colunar (paralela).
2. O pulso do laser é transmitido no jato de água como uma fibra óptica, sem qualquer interferência ambiental.
3. O feixe de laser é focado no equipamento LMJ, e a altura da superfície usinada não muda durante todo o processo de processamento, portanto não é necessário continuar focando com a mudança da profundidade de processamento durante o processamento.
4. Limpe a superfície continuamente.
5. Além da ablação do material da peça por cada pulso de laser, a cada unidade de tempo desde o início de cada pulso até o próximo pulso, o material processado está no estado de água de resfriamento em tempo real por cerca de 99% do tempo, o que quase elimina a zona afetada pelo calor e a camada de refusão, mas mantém a alta eficiência do processamento.
|
Especificação geral |
LCSA-100 |
LCSA-200 |
|
Volume da bancada |
125 x 200 x 100 |
460×460×300 |
|
Eixo linear XY |
Motor linear. Motor linear |
Motor linear. Motor linear |
|
Eixo linear Z |
100 |
300 |
|
Precisão de posicionamento μm |
+ / – 5 |
+ / – 3 |
|
Precisão de posicionamento repetido μm |
+ / – 2 |
+ / – 1 |
|
Aceleração G |
0.5 |
1 |
|
Controle numérico |
3-axis |
3-axis |
|
Laser |
|
|
|
Tipo de laser |
DPSS Nd:YAG |
DPSS Nd: YAG, pulso |
|
Comprimento de onda nm |
532/1064 |
532/1064 |
|
Potência nominal W |
50/100/200 |
200/400 |
|
Jato de água |
|
|
|
Diâmetro do bico μm |
25-80 |
25-80 |
|
Barra de pressão do bico |
100-600 |
0-600 |
|
Tamanho/Peso |
|
|
|
Dimensões (Máquina) (L x C x A) |
1050x800x1870 |
1200x1200x2000 |
|
Dimensões (gabinete de controle) (L x C x A) |
700x2300x1600 |
700x2300x1600 |
|
Peso (equipamento) kg |
1170 |
2500-3000 |
|
Peso (gabinete de controle) kg |
700-750 |
700-750 |
|
Consumo abrangente de energia |
|
|
|
Entrada |
CA 230 V +6%/ -10%, unidirecional 50/60 Hz ±1% |
CA 400 V +6%/-10%, trifásico50/60 Hz ±1% |
|
Valor de pico |
2.5kVA |
2.5kVA |
|
Juntar |
Cabo de alimentação de 10 m: P+N+E, 1,5 mm2 |
Cabo de alimentação de 10 m: P+N+E, 1,5 mm2 |
|
Gama de aplicações para usuários da indústria de semicondutores |
≤Lingote redondo de 4 polegadas ≤Fatias de lingote de 4 polegadas ≤Marcação de lingote de 4 polegadas
|
≤Lingote redondo de 6 polegadas ≤Fatias de lingote de 6 polegadas ≤Marcação de lingote de 6 polegadas A máquina atende ao valor teórico circular/cortar/cortar de 8 polegadas, e os resultados práticos específicos precisam ser otimizados na estratégia de corte |
