لوحات الحماية من مركبات الكربون الكلورية فلورية: كيف تحمي المجالات الحرارية ذات درجة الحرارة العالية في أفران أشباه الموصلات

كتبها لوسي @نصفية.

---

مقدمة

في معدات المعالجة الحرارية ذات درجة الحرارة العالية، يعد الحفاظ على استقرار المجال الحراري لا يقل أهمية عن تحقيق درجات حرارة عالية. تتعرض المكونات مثل السخانات والمواد العازلة وهياكل الجرافيت والتجمعات الداعمة بشكل مستمر لدرجات الحرارة القصوى وتدفق الغاز والإشعاع الحراري والتلوث بالجسيمات. حتى الاضطرابات البسيطة يمكن أن تؤثر على توحيد المجال الحراري، وتكرار العملية، وعمر المكونات.

تم تصميم لوحة الحماية المصنوعة من ألياف الكربون (CFC) لتكون بمثابة حاجز وقائي داخل المجال الحراري. فبدلاً من توليد الحرارة أو تحمل أحمال هيكلية كبيرة، فإنه يحمي المكونات المهمة من الجسيمات وتآكل تدفق الهواء والاتصال الميكانيكي العرضي والإشعاع الحراري المفرط، مما يساعد في الحفاظ على بيئة تشغيل مستقرة طوال دورات درجات الحرارة العالية المتكررة.

ما هي لوحة الحماية لمركبات الكربون الكلورية فلورية؟

اللوحة الواقية من مركبات الكربون الكلورية فلورية عبارة عن مكون مركب من الكربون/الكربون المقوى بألياف الكربون يتم تركيبه حول مكونات المجال الحراري الحرجة أو أمامها. يتم وضعه عادة بين مصدر الحرارة والهياكل المحيطة، أو في المواقع التي قد تهدد فيها الجسيمات أو تدفق الغاز أو أنشطة الصيانة مكونات الفرن الحساسة.

على عكس سخانات مركبات الكربون الكلورية فلورية، التي تحول الطاقة الكهربائية إلى حرارة، أو المكونات الهيكلية لمركبات الكربون الكلورية فلورية التي توفر الدعم الميكانيكي في المقام الأول، فإن الدور الرئيسي للوحة الواقية من مركبات الكربون الكلورية فلورية هو الحماية. فهو يساعد في الحفاظ على سلامة المجال الحراري مع تقليل التآكل غير الضروري للمكونات الأساسية باهظة الثمن.

ويمكن تلخيص وظائفها الوقائية في أربعة جوانب:

• حماية السخان

• حماية نظام العزل

• حماية هيكل المجال الحراري

• حماية استقرار العملية

كيف تحمي لوحة الحماية من مركبات الكربون الكلورية فلورية المجال الحراري؟

1. اعتراض الجزيئات قبل أن تصل إلى المكونات الحرجة

أثناء تشغيل الفرن على المدى الطويل، قد تتولد جزيئات صغيرة من تآكل حافة مكونات الجرافيت أو مركبات الكربون الكلورية فلورية، أو تساقط بسيط للمواد العازلة، أو الرواسب التي تكونت أثناء المعالجة بدرجة حرارة عالية.

إذا استقرت هذه الجسيمات مباشرة على السخانات أو غيرها من مكونات المجال الحراري الحرجة، فإنها قد تساهم في ذلك:

• التغيرات المحلية في ظروف انتقال الحرارة

• انخفاض توحيد درجة الحرارة

• ارتفاع درجة الحرارة الموضعية

• تآكل السطح أو استهلاك المواد بشكل غير طبيعي

تعمل اللوحة الواقية من مركبات الكربون الكلورية فلورية كطبقة اعتراض فيزيائية تقلل من احتمالية وصول الجزيئات مباشرة إلى المناطق الأكثر حساسية في المجال الحراري.

2. الحد من تآكل تدفق الغاز المباشر

تعمل العديد من أفران التفريغ ذات درجة الحرارة العالية وأنظمة نمو البلورات مع ظروف تدفق الغاز الخاضعة للرقابة. على الرغم من أن الغلاف الجوي الغازي يعتمد على العملية، إلا أن حركة الغاز المستمرة يمكن أن تؤدي إلى تآكل مكونات المنطقة الساخنة المكشوفة ميكانيكيًا بمرور الوقت.

غالبًا ما يتم تركيب الألواح الواقية حول السخانات أو عند المكونات الحساسة لتقليل التأثير المباشر لتدفق الغاز. بدلاً من السماح للغاز عالي السرعة بضرب الأجزاء المهمة مباشرة، تمتص اللوحة الواقية الكثير من التآكل الميكانيكي، مما يساعد على إطالة عمر الخدمة للمكونات المحمية.

3. توفير الحماية الميكانيكية أثناء التجميع والصيانة

تُظهر مكونات المجال الحراري المعتمدة على الجرافيت والكربون بشكل عام أداءً ممتازًا في درجات الحرارة العالية ولكنها تظل هشة نسبيًا مقارنة بالمواد المعدنية.

أثناء تجميع الفرن أو صيانته أو استبدال المكونات، قد يؤدي التلامس العرضي مع السخانات أو عناصر تحديد المواقع أو أجزاء الجرافيت ذات الجدران الرقيقة إلى التقطيع أو التشقق.

من خلال عملها كحاجز ميكانيكي، تساعد اللوحة الواقية من مركبات الكربون الكلورية فلورية على تقليل احتمالية التأثير العرضي على المكونات الداخلية الحساسة أثناء عمليات المناولة والصيانة.

4. حماية المكونات المحيطة من الإشعاع الحراري

عند درجات الحرارة المرتفعة، يصبح الإشعاع الحراري هو الوسيلة السائدة لنقل الحرارة داخل الفرن.

عند تركيبها بين مصادر الحرارة ذات درجة الحرارة العالية والهياكل المحيطة، تعمل اللوحة الواقية كدرع موضعي من الإشعاع الحراري. وتشمل التطبيقات النموذجية:

• تقليل التسخين الإشعاعي المباشر للهياكل الداعمة المحيطة

• خفض التعرض الحراري لمكونات العزل

• المساعدة في الحد من ارتفاع درجة الحرارة في المناطق غير المستهدفة للمجال الحراري

وهذا يساهم في تحسين إدارة المجال الحراري ويدعم التشغيل المستقر للفرن.

لماذا يتم استخدام مركب ألياف الكربون للوحات الحماية؟

بالمقارنة مع الجرافيت التقليدي، توفر مركبات الكربون/الكربون المقواة بألياف الكربون مقاومة محسنة لانتشار الشقوق والصدمات الحرارية بسبب بنيتها المجهرية المعززة بالألياف.

تساعد شبكة ألياف الكربون ثلاثية الأبعاد في الحفاظ على السلامة الهيكلية حتى بعد التدوير الحراري المتكرر، مما يجعل مواد CFC مناسبة تمامًا لبيئات الأفران الصعبة التي تتطلب استقرار الأبعاد وعمر الخدمة الطويل.

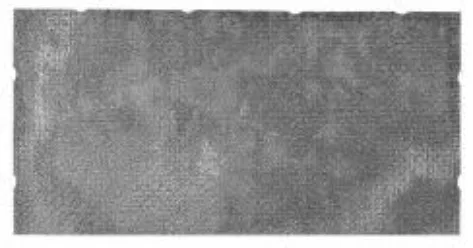

لوحة الحماية من مركبات الكربون الكلورية فلورية Semicera

يتم تصنيع اللوحة الواقية من مركبات الكربون الكلورية فلورية من Semicera باستخدام هيكل مركب من الكربون/الكربون المقوى بألياف الكربون شبه ثلاثي الأبعاد مع محتوى عالي من ألياف الكربون. يتم إنتاج المادة من خلال الضغط الحراري متبوعًا بتكثيف تشريب الراتنج، مما يوفر مركبًا كثيفًا ومستقرًا ميكانيكيًا مناسبًا للخدمة في درجات الحرارة العالية.

بالمقارنة مع مركبات C/C المصنعة فقط من خلال عمليات ترشيح البخار، توفر هذه المادة أداء ميكانيكيًا عامًا محسنًا مع الحفاظ على مقاومة ممتازة للصدمات الحرارية والاستقرار الهيكلي.

خصائص المواد النموذجية

• كثافة: 1.45 جم/سم3

• قوة الشد: ≥200 ميجا باسكال

• قوة العاطفة: ≥160 ميجا باسكال

التطبيقات النموذجية

تعتبر ألواح الحماية Semicera CFC مناسبة للتطبيقات التي تتطلب حماية حرارية موثوقة وحماية للمكونات، بما في ذلك:

• أنظمة المجال الحراري لأشباه الموصلات

• أفران فراغ ذات درجة حرارة عالية

• معدات نمو الكريستال

• أفران تلبيد المسحوق

• معدات معالجة أخرى ذات درجة حرارة عالية حيث يلزم عزل الجسيمات والحماية الهيكلية والدرع الحراري والاستقرار التشغيلي على المدى الطويل.
