ما هي الاختلافات في نمو AlN على رقائق السيليكون باستخدام عمليات ترسيب مختلفة؟

كتبها لوسي @ Semicera.

---

في صناعة أشباه الموصلات، يعتبر نيتريد الألومنيوم (AlN) مادة وظيفية ذات أغشية رقيقة لا غنى عنها. إنها تمتلك خصائص شاملة متميزة: التوصيل الحراري العالي للغاية، والعزل الكهربائي الممتاز، وفجوة نطاق واسعة تبلغ حوالي 6.2 فولت، وجهد انهيار عالي، واستقرار حراري وكيميائي رائع. بفضل هذه المزايا، تم اعتماد AlN على نطاق واسع في الثنائيات الباعثة للضوء (LEDs) القائمة على GaN، والأجهزة الإلكترونية عالية الطاقة، ومرشحات الموجات الصوتية للترددات الراديوية (SAW/BAW)، والأنظمة الكهروميكانيكية الدقيقة (MEMS)، والكاشفات الضوئية العميقة للأشعة فوق البنفسجية.

لا يمكن لـ AlN أن يتشكل تلقائيًا على رقائق السيليكون (Si) بشكل طبيعي. يعتمد المصنعون على تقنيات ترسيب الأغشية الرقيقة المتخصصة لإنتاج أفلام AlN موحدة على ركائز السيليكون. تختلف طرق الترسيب المختلفة بشكل كبير في آليات التفاعل، وظروف العملية المطلوبة، وجودة الفيلم البلوري، وقيود الأداء، والتطبيقات الصناعية المستهدفة. تركز هذه المقالة على تقنيات ترسيب AlN الأربعة الرئيسية الصناعية والبحثية: MOCVD، وPVD Magnetron sputtering، وALD، وHVPE، مع توضيح الفروق الأساسية وخصائصها العملية.

لماذا ينمو AlN على رقائق السيليكون؟

نظرًا لتوافر ركائز بديلة مثل الياقوت وكربيد السيليكون (SiC)، تظل رقائق السيليكون قاعدة رئيسية لنمو AlN لثلاثة أسباب أساسية:

1. تكلفة التصنيع منخفضة للغاية

لقد نضجت صناعة رقائق السيليكون على مدى عقود من الزمن، حيث أنتجت كميات كبيرة من الرقاقات كبيرة الحجم مقاس 4 بوصة، و6 بوصة، و8 بوصة، و12 بوصة بسعر أقل بكثير من الياقوت وSiC. تعطي معظم أجهزة أشباه الموصلات الاستهلاكية والصناعية الأولوية لركائز السيليكون لخفض تكاليف الإنتاج الإجمالية.

2. يعمل AlN كطبقة عازلة للضغط الحرج

يؤدي النضوج المباشر لنتريد الغاليوم (GaN) على السيليكون إلى عدم تطابق شديد في الشبكة (حوالي 17٪) ومعاملات تمدد حراري غير متطابقة بين GaN وSi. بدون طبقة وسيطة، سيعاني فيلم GaN من التشقق الشديد، وتشوه الرقاقة، وكثافة الخلع العالية، وتقشير الفيلم أثناء النمو في درجات الحرارة العالية. يعمل AlN كطبقة عازلة انتقالية بين السيليكون وGaN، مما يخفف بشكل فعال من إجهاد الشبكة، ويقلل كثافة العيوب، ويحسن بشكل كبير الجودة البلورية للطبقات الفوقية GaN اللاحقة.

3. عزل كهربائي ممتاز وأداء كهرضغطية

يتميز AlN بمقاومة كهربائية عالية جدًا. بالنسبة لأجهزة الموجات الصوتية MEMS وRF، يمكن أن يعمل AlN كطبقات عزل عازلة، أو طبقات وظيفية كهرضغطية، أو طبقات فصل عازلة، والتي لا يمكن استبدالها لمعالجة الإشارات عالية التردد ومكونات الاستشعار الميكانيكية الدقيقة.

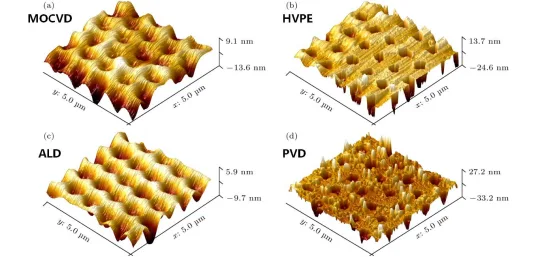

أربع تقنيات ترسيب AlN أساسية

1. MOCVD (ترسيب الأبخرة الكيميائية المعدنية العضوية، التكنولوجيا السائدة القياسية الصناعية)

مبدأ العمل

يتم ضخ اثنين من السلائف الأساسية - ثلاثي ميثيل الألومنيوم (TMA، مصدر معدني عضوي يحتوي على الألومنيوم) والأمونيا (NH₃، مصدر النيتروجين) - في غرفة تفاعل محكمة الغلق. يتم تسخين الغرفة إلى درجة حرارة 1000-1200 درجة مئوية، مما يؤدي إلى التحلل الحراري للغازات الأولية. تقوم ذرات الألومنيوم المنفصلة وذرات النيتروجين بإعادة ترتيب ذرة تلو ذرة على سطح رقاقة السيليكون لتكوين AlN أحادي البلورة، على غرار تكديس كتل بناء صغيرة بدقة في شبكة بلورية منتظمة أنيقة.

المزايا الأساسية

– جودة بلورة مفردة من الدرجة الأولى: تتيح الفوقية ذات درجة الحرارة العالية النمو المرتب على مستوى الذرة، مما يشكل AlN أحادي البلورة سداسي الشكل عالي الجودة مع الحد الأدنى من العيوب البلورية.

– كثافة خلع منخفضة: يقوم المهندسون بتحسين طبقات النواة وهياكل الطبقة العازلة متعددة الخطوات ونسبة V/III (نسبة تدفق NH₃/TMAl) لتخفيف إجهاد الشبكة بين AlN والسيليكون، مما يقلل بشكل كبير من أعداد الخلع.

– متوافق مع خلاصة GaN اللاحقة: يعمل AlN المزروع بواسطة MOCVD كقالب مثالي للنمو الثانوي للهياكل المتغايرة متعددة الطبقات GaN وAlGaN وInGaN.

– تجانس فائق للسمك عبر الرقائق الكبيرة؛ ناضجة تماما، عملية الإنتاج الضخم موحدة.

العيوب الرئيسية

ارتفاع تكلفة الاستثمار في المعدات، واستهلاك الطاقة العالي من التشغيل بدرجة حرارة عالية جدًا، وسرعة نمو الفيلم المعتدلة نسبيًا.

التطبيقات

أجهزة طاقة GaN، ومصابيح GaN LED، وقوالب الفوقي RF عالية التردد التي تتطلب جودة بلورية عالية.

2. الترسيب المغنطروني PVD (ترسيب البخار المادي)

مبدأ العمل

تقصف البلازما عالية الطاقة هدفًا صلبًا من الألومنيوم النقي داخل حجرة مفرغة، مما يؤدي إلى إبعاد ذرات الألومنيوم عن السطح المستهدف. تحت جو مملوء بالنيتروجين، تتفاعل ذرات الألومنيوم الحرة مع أيونات النيتروجين وتترسب على رقائق السيليكون لتكوين أفلام AlN متعددة البلورات أو غير متبلورة - مماثلة لتفجير جزيئات الألومنيوم على سطح الركيزة. المزايا الأساسية

– انخفاض تكلفة شراء المعدات وتشغيلها؛ درجة حرارة عملية منخفضة تتراوح من درجة حرارة الغرفة إلى 500 درجة مئوية، متوافقة مع الأجهزة الدقيقة المعتمدة على السيليكون الحساسة لدرجة الحرارة.

– سرعة ترسيب سريعة للأفلام متوسطة السماكة، وإنتاج كميات كبيرة من الدفعات بسهولة.

العيوب الرئيسية

تتراكم الأفلام التي يزيد سمكها عن عدة ميكرومترات ضغوطًا داخلية هائلة، مما يؤدي إلى انحراف الرقاقة، أو تشقق الفيلم، أو انفصاله. يكون الفيلم في الغالب متعدد البلورات بدون شبكات أحادية البلورة مرتبة، لذلك لا يمكنه دعم النمو الفوقي لـ GaN اللاحق.

التطبيقات النموذجية

أجهزة استشعار MEMS، ومرشحات الترددات الراديوية BAW/SAW، وطبقات AlN رقيقة كهرضغطية للرقائق الكهروميكانيكية الدقيقة.

3. ALD (ترسيب الطبقة الذرية)

مبدأ العمل

يعمل ALD عبر دورات نبض غاز متناوبة ذاتية التحديد، مما يؤدي إلى ترسيب طبقة ذرية واحدة فقط من المادة في كل دورة:

النبض 1: حقن غاز سلائف الألومنيوم للسماح بالامتصاص الكامل لذرات آل على سطح الرقاقة؛ تطهير الغاز الزائد غير المتفاعل.

النبض 2: حقن سلائف النيتروجين للتفاعل مع ذرات Al الممتصة لتكوين طبقة ذرية واحدة من AlN؛ تطهير الغاز المتبقي مرة أخرى. تكرر الخطوتين آلاف المرات لتجميع سمك الفيلم المستهدف.

المزايا الأساسية

– التحكم الدقيق في السُمك على المستوى الذري (دقة تصل إلى ~0.1 نانومتر لكل دورة).

– تغطية استثنائية للخطوات: تغطي الخنادق العميقة والثقوب والهياكل الدقيقة المعقدة ثلاثية الأبعاد بشكل موحد دون فقد التغطية.

العيوب الرئيسية

معدل نمو بطيء للغاية: يتطلب ترسيب فيلم AlN بحجم 100 نانومتر آلاف الدورات المتكررة، مما يؤدي إلى وقت إنتاج طويل جدًا. إنه غير اقتصادي بالنسبة لأفلام AlN السميكة في التصنيع الضخم.

التطبيقات النموذجية

طبقات عازلة عازلة رفيعة للغاية، وطبقات تخميل امتثالية لأجهزة النانو الدقيقة المتقدمة.

4. HVPE (مرحلة بخار الهيدريد)

مبدأ العمل

يتفاعل معدن الألومنيوم مع غاز كلوريد الهيدروجين عند درجة حرارة عالية لينتج بخار كلوريد الألومنيوم، الذي يمتزج مع غاز الأمونيا داخل غرفة تفاعل تبلغ درجة حرارتها 1100-1500 درجة مئوية. تتفاعل أنواع Al و N وتنمو بسرعة طبقات AlN سميكة أحادية البلورة على ركائز السيليكون.

المزايا الأساسية

سرعة نمو فائقة السرعة لا مثيل لها؛ قادرة على إنتاج أغشية AlN سميكة للغاية تتراوح من عشرات إلى مئات الميكرومترات، وهي مثالية لتصنيع قوالب AlN أحادية البلورة ذاتية الدعم.

العيوب الرئيسية

ضعف توحيد السُمك عبر الرقائق الكبيرة، وارتفاع تكلفة المعدات، وإمكانية التحكم المحدودة في الأفلام فائقة الرقة، وعدد أقل من خطوط الإنتاج الصناعي الضخم الناضجة (تستخدم في الغالب في مختبرات أبحاث الجامعات والشركات).

التطبيقات النموذجية

قوالب AlN أحادية البلورة سميكة قائمة بذاتها، أبحاث المواد المختبرية ذات فجوة النطاق الواسعة.

عنصر المقارنة	موكفد	PVD المغنطرون الاخرق	ألد	HVPE
آلية النمو	ارتفاع درجة الحرارة النمو الفوقي	ترسب الاخرق الجسدي	طبقة ذرية متناوبة ترسيب ذاتي التحديد	ارتفاع درجة الحرارة هيدريد النمو الفوقي
جودة الكريستال الشاملة	الأعلى	متوسطة، متعددة البلورات	جيد، متعدد البلورات الكثيفة	أحادية البلورة، قابلة للمقارنة بـ MOCVD
القدرة على الكريستال الواحد	نعم (بلورة واحدة عالية الجودة)	لا (في الغالب متعدد البلورات/غير متبلور)	مشروط (بلورة مفردة نادرة تحت ضبط صارم)	نعم (طبقات سميكة أحادية البلورة)
سرعة النمو النسبية	واسطة	سريع	بطيء للغاية	سريع جدًا
نطاق سمك الفيلم القابل للاستخدام	0.1-20 ميكرومتر	0.1-10 ميكرومتر	عدة نانومتر - مئات نانومتر	10–500 ميكرومتر (أغشية سميكة جدًا)
درجة حرارة العملية المطلوبة	1000-1200 درجة مئوية	درجة حرارة الغرفة ~ 500 درجة مئوية	200-400 درجة مئوية	1100-1500 درجة مئوية
تكلفة المعدات والتشغيل	عالي	قليل	عالية جدًا	عالي
سيناريوهات التطبيق الصناعي الأساسية	ركائز GaN الفوقي، وأجهزة الطاقة والإلكترونيات الضوئية	رقائق MEMS، والمرشحات الصوتية SAW/BAW RF	طبقات عزل عازلة امتثالية رقيقة جدًا	قوالب AlN سميكة ذاتية الدعم، والبحث والتطوير في المختبرات
