Quais são as diferenças no crescimento de AlN em pastilhas de silício usando diferentes processos de deposição?

Escrito por Lucy @ Semicera.

---

Na fabricação de semicondutores, o nitreto de alumínio (AlN) é um material de película fina funcional indispensável. Possui excelentes propriedades abrangentes: condutividade térmica ultra-alta, excelente isolamento elétrico, amplo bandgap de aproximadamente 6,2 eV, alta tensão de ruptura e excelente estabilidade térmica e química. Graças a esses méritos, o AlN é amplamente adotado em diodos emissores de luz (LEDs) baseados em GaN, dispositivos eletrônicos de alta potência, filtros de ondas acústicas de radiofrequência (SAW/BAW), sistemas microeletromecânicos (MEMS) e fotodetectores ultravioleta profundos.

AlN não pode se formar espontaneamente em wafers de silício (Si) naturalmente. Os fabricantes contam com tecnologias especializadas de deposição de filmes finos para desenvolver filmes uniformes de AlN em substratos de silício. Diferentes métodos de deposição diferem drasticamente em mecanismos de reação, condições de processo exigidas, qualidade do filme cristalino, limitações de desempenho e aplicações industriais alvo. Este artigo concentra-se nas quatro principais tecnologias de deposição de AlN de nível industrial e de pesquisa: MOCVD, pulverização catódica de magnetron PVD, ALD e HVPE, elaborando suas principais distinções e características práticas.

Por que cultivar AlN em wafers de silício?

Dada a disponibilidade de substratos alternativos como safira e carboneto de silício (SiC), os wafers de silício continuam a ser uma base principal para o crescimento de AlN por três razões principais:

1. Custo de fabricação extremamente baixo

A indústria de wafers de silício amadureceu ao longo de décadas, produzindo em massa wafers de grande porte de 4, 6, 8 e 12 polegadas a um preço muito mais baixo do que safira e SiC. A maioria dos dispositivos semicondutores industriais e de consumo prioriza substratos de silício para reduzir despesas gerais de produção.

2. AlN atua como uma camada tampão de deformação crítica

A epitaxia direta do nitreto de gálio (GaN) no silício leva a graves incompatibilidades de rede (cerca de 17%) e coeficientes de expansão térmica incompatíveis entre GaN e Si. Sem uma camada intermediária, o filme de GaN sofrerá rachaduras severas, empenamento do wafer, alta densidade de deslocamento e descascamento do filme durante o crescimento em alta temperatura. AlN serve como uma camada tampão de transição entre o silício e o GaN, aliviando efetivamente a tensão da rede, reduzindo a densidade do defeito e melhorando significativamente a qualidade cristalina das camadas epitaxiais de GaN subsequentes.

3. Excelente isolamento elétrico e desempenho piezoelétrico

AlN apresenta resistividade elétrica ultra-alta. Para dispositivos de ondas acústicas MEMS e RF, o AlN pode funcionar como camadas de isolamento isolantes, camadas funcionais piezoelétricas ou camadas de separação dielétrica, que são insubstituíveis para processamento de sinais de alta frequência e componentes de detecção micromecânica.

Quatro tecnologias primárias de deposição de AlN

1. MOCVD (deposição de vapor químico metal-orgânico, tecnologia convencional padrão da indústria)

Princípio de funcionamento

Dois precursores principais - trimetilalumínio (TMA, uma fonte metal-orgânica contendo alumínio) e amônia (NH₃, fonte de nitrogênio) - são bombeados para uma câmara de reação selada. A câmara é aquecida a 1000–1200 °C, desencadeando a decomposição térmica dos gases precursores. Átomos de alumínio e átomos de nitrogênio separados são reorganizados átomo por átomo na superfície do wafer de silício para formar AlN de cristal único ordenado, semelhante ao empilhamento preciso de pequenos blocos de construção em uma rede cristalina regular e organizada.

Principais vantagens

– Qualidade de cristal único de primeira linha: A epitaxia de alta temperatura permite o crescimento ordenado em nível de átomo, formando AlN de cristal único wurtzita hexagonal de alta qualidade com defeitos cristalinos mínimos.

– Baixa densidade de deslocamento: os engenheiros otimizam as camadas de nucleação, as estruturas da camada tampão de várias etapas e a relação V/III (razão de fluxo NH₃/TMAl) para mitigar a tensão da rede entre AlN e silício, reduzindo drasticamente as contagens de deslocamento.

– Compatível com epitaxia GaN subsequente: AlN cultivada em MOCVD atua como um modelo perfeito para o crescimento secundário de heteroestruturas multicamadas GaN, AlGaN e InGaN.

– Uniformidade de espessura superior em wafers grandes; processo de produção em massa totalmente maduro e padronizado.

Principais desvantagens

Alto custo de investimento em equipamentos, alto consumo de energia devido à operação em temperaturas ultra-altas e velocidade de crescimento do filme relativamente moderada.

Aplicativos

Dispositivos de energia GaN, LEDs GaN, modelos epitaxiais de RF de alta frequência que exigem alta qualidade de cristal.

2. Pulverização magnética PVD (deposição física de vapor)

Princípio de funcionamento

O plasma de alta energia bombardeia um alvo sólido de alumínio puro dentro de uma câmara de vácuo, eliminando os átomos de alumínio da superfície do alvo. Sob uma atmosfera cheia de nitrogênio, os átomos de alumínio livres reagem com os íons de nitrogênio e se depositam em pastilhas de silício para formar filmes de AlN policristalinos ou amorfos - comparável ao jateamento de partículas de alumínio na superfície do substrato. Principais vantagens

– Baixo custo de aquisição e operação de equipamentos; baixa temperatura de processo variando da temperatura ambiente até 500 °C, compatível com microdispositivos à base de silício sensíveis à temperatura.

– Velocidade de deposição rápida para filmes de espessura média, fácil produção em massa em lote.

Principais desvantagens

Filmes com espessura superior a vários micrômetros acumulam enorme tensão interna, provocando empenamento do wafer, rachaduras no filme ou delaminação. O filme é principalmente policristalino, sem redes monocristalinas ordenadas, portanto não pode suportar o crescimento epitaxial subsequente de GaN.

Aplicações Típicas

Sensores MEMS, filtros de radiofrequência BAW/SAW, finas camadas piezoelétricas de AlN para chips microeletromecânicos.

3. ALD (deposição de camada atômica)

Princípio de funcionamento

ALD opera através de ciclos de pulsos de gás alternados autolimitados, depositando apenas uma camada atômica de material por ciclo:

Pulso 1: Injetar gás precursor de alumínio para permitir a adsorção total dos átomos de Al na superfície do wafer; purgar o excesso de gás que não reagiu.

Pulso 2: Injetar precursor de nitrogênio para reagir com átomos de Al adsorvidos para formar uma única camada atômica de AlN; purgue o gás residual novamente. As duas etapas são repetidas milhares de vezes para acumular a espessura desejada do filme.

Principais vantagens

– Controle preciso de espessura em nível atômico (precisão de até ~0,1 nm por ciclo).

– Cobertura de etapas excepcional: cobre uniformemente valas profundas de alta proporção, buracos e microestruturas 3D complexas sem perder cobertura.

Principais desvantagens

Taxa de crescimento extremamente lenta: A deposição de um filme de AlN de 100 nm requer milhares de ciclos repetidos, levando a um tempo de produção ultralongo. Não é econômico para filmes espessos de AlN na fabricação em massa.

Aplicações Típicas

Camadas dielétricas isolantes ultrafinas, camadas de passivação conformadas para dispositivos micro-nano avançados.

4. HVPE (epitaxia de fase de vapor de hidreto)

Princípio de funcionamento

O metal de alumínio reage com o gás cloreto de hidrogênio em alta temperatura para gerar vapor de cloreto de alumínio, que se mistura com o gás amônia dentro de uma câmara de reação de 1100–1500 °C. As espécies de Al e N reagem e crescem rapidamente epitaxialmente espessas camadas monocristalinas de AlN em substratos de silício.

Principais vantagens

Velocidade de crescimento ultrarrápida incomparável; capaz de produzir filmes de AlN ultra-espessos variando de dezenas a centenas de micrômetros, ideais para a fabricação de modelos de cristal único de AlN autossustentáveis.

Principais desvantagens

Baixa uniformidade de espessura em wafers grandes, alto custo de equipamento, controlabilidade limitada para filmes ultrafinos e menos linhas industriais maduras de produção em massa (usadas principalmente em laboratórios de pesquisa universitários e corporativos).

Aplicações Típicas

Modelos de cristal único AlN autônomos e espessos, pesquisa de material de banda larga em laboratório.

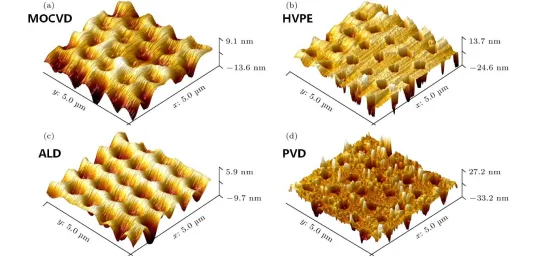

Item de comparação	MOCVD	Pulverização magnética de PVD	ALD	PEAV
Mecanismo de Crescimento	Crescimento epitaxial em alta temperatura	Deposição física por pulverização catódica	Deposição autolimitada de camada atômica alternada	Crescimento epitaxial de hidreto de alta temperatura
Qualidade geral do cristal	Mais alto	Médio, policristalino	Policristal bom e denso	Cristal único, comparável ao MOCVD
Capacidade de cristal único	Sim (cristal único de alta qualidade)	Não (principalmente policristalino/amorfo)	Condicional (cristal único raro sob ajuste estrito)	Sim (camadas espessas de cristal único)
Velocidade relativa de crescimento	Médio	Rápido	Extremamente lento	Muito rápido
Faixa de espessura de filme utilizável	0,1–20 µm	0,1–10 µm	Vários nm – centenas de nm	10–500 μm (filmes ultraespessos)
Temperatura de processo necessária	1000–1200 °C	Temperatura ambiente ~ 500 °C	200–400 °C	1100–1500 °C
Custo de equipamento e operação	Alto	Baixo	Muito alto	Alto
Principais cenários de aplicações industriais	Substratos epitaxiais de GaN, dispositivos de potência e optoeletrônicos	Chips MEMS, filtros acústicos SAW/BAW RF	Camadas de isolamento dielétrico conformal ultrafinas	Modelos de AlN grossos e autossustentáveis, pesquisa e desenvolvimento de laboratório
